CA6140车床配套法兰型滚珠丝杠螺母结构

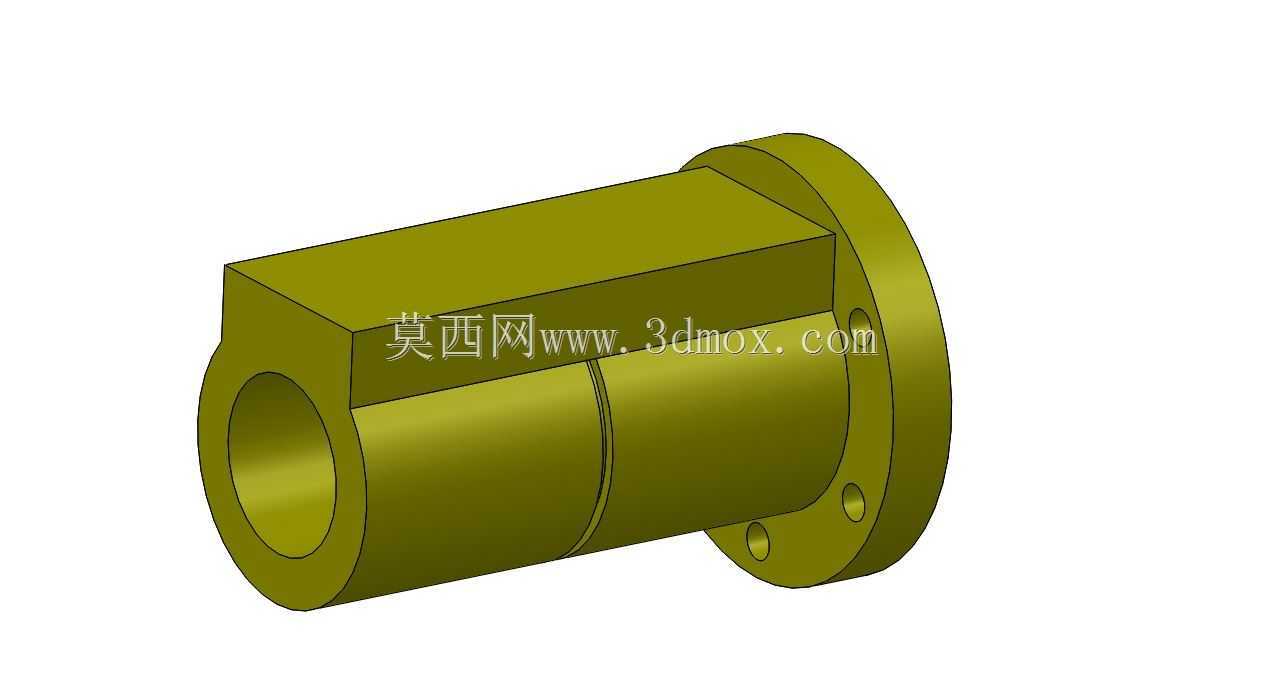

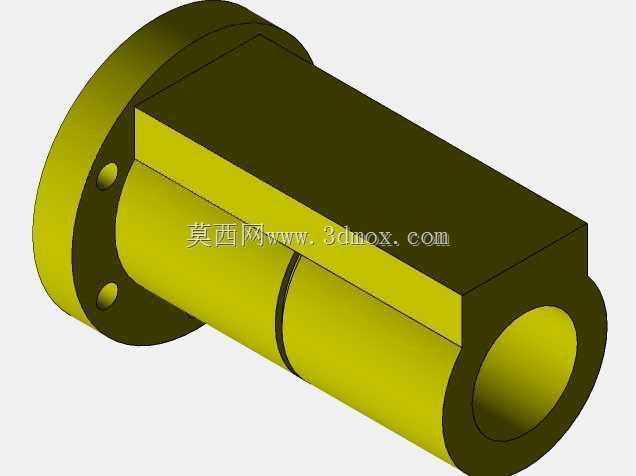

　　在普通车床的进给传动链改造与原厂备件设计场景中，滚珠丝杠螺母是将伺服电机旋转运动转化为刀架直线进给运动的核心执行部件，这款适配CA6140卧式车床的法兰型滚珠丝杠螺母，主要承担车床纵向、横向进给系统的动力传递任务，相比传统滑动丝杠螺母，它能有效降低进给传动副的摩擦阻力，提升低速进给时的运动平稳性，消除爬行现象，同时保障进给定位精度的一致性，在车床数控化改造项目、原厂进给系统备件替换场景中应用广泛。从结构设计思路来看，这款螺母采用单法兰凸缘安装形式，法兰端面上均匀布置3个沉头安装孔，安装时可直接通过内六角螺栓将螺母本体固定在车床溜板箱或者中拖板的安装座面上，安装定位基准直接依托法兰端面与安装座面的贴合实现，

　　无需额外设计复杂的压紧套或者锁紧结构，能大幅降低安装座的加工难度，同时缩短装配调试的周期。螺母本体采用分体式结构设计，靠近法兰端的圆柱段为螺母主体承载区，内部加工有适配对应规格滚珠的螺旋滚道，滚道型面采用双圆弧设计，能让滚珠在滚道内实现四点接触，既可以承受轴向进给方向的工作载荷，也能承受一定的径向偏载，适配车床进给过程中切削力带来的复合载荷工况；远离法兰端的圆柱段为防尘与预紧调整区，可内置防尘密封圈阻挡切削液、铁屑粉尘进入螺母内部滚道，同时预留了预紧垫片的安装空间，可通过调整垫片厚度消除丝杠螺母副的轴向间隙，提升进给系统的反向传动精度，避免车床进给反向时出现空程误差。从安装边界尺寸来看，

　　法兰盘的外径尺寸适配CA6140车床溜板箱原滑动丝杠螺母的安装位外径，安装孔的中心距与原安装座的螺纹孔中心距完全匹配，安装时无需对车床本体的安装座进行二次扩孔或者铣削加工，可实现直接替换安装；螺母本体的外圆柱直径小于原滑动丝杠螺母的外径，不会与溜板箱内的其他传动部件产生运动干涉，螺母的总长度控制在原安装腔的轴向尺寸范围内，进给全行程过程中螺母两端不会与丝杠支撑座、行程限位块发生碰撞。在实际功能特性上，这款螺母的滚道经过硬化处理，表面硬度达到传动部件的耐磨要求，配合循环滚珠结构，传动效率可达到滑动丝杠的3倍以上，能有效降低进给伺服电机的输出扭矩需求，同时长期运行过程中的磨损量远小于滑动丝杠螺母，可大幅延长进给系统的维护周期。

　　在设计建模过程中，重点还原了法兰安装面的平面度要求、安装孔的位置度公差、内部滚道的螺旋升角与型面尺寸，同时还原了螺母外圆柱面的同轴度要求，确保模型导入装配环境后可直接完成虚拟装配验证，检查安装干涉、行程边界等问题，为后续的零件加工、装配调试提供准确的三维数模依据。针对车床进给过程中常见的切削冲击载荷，这款螺母的法兰与本体连接处设计了过渡圆角，避免应力集中导致的法兰断裂问题，同时滚道入口处做了圆滑过渡处理，避免滚珠循环进出滚道时出现卡滞现象，保障进给运动的顺畅性。
