圆形蜗轮电动减速传动装置结构设计

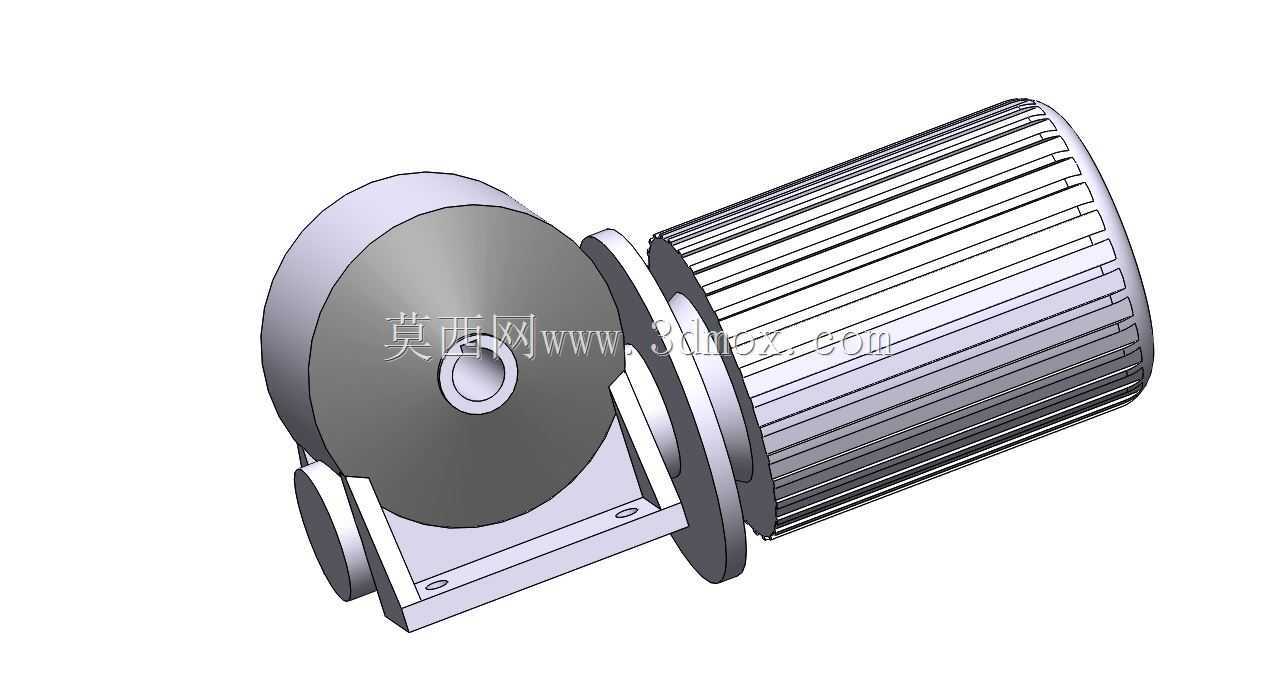

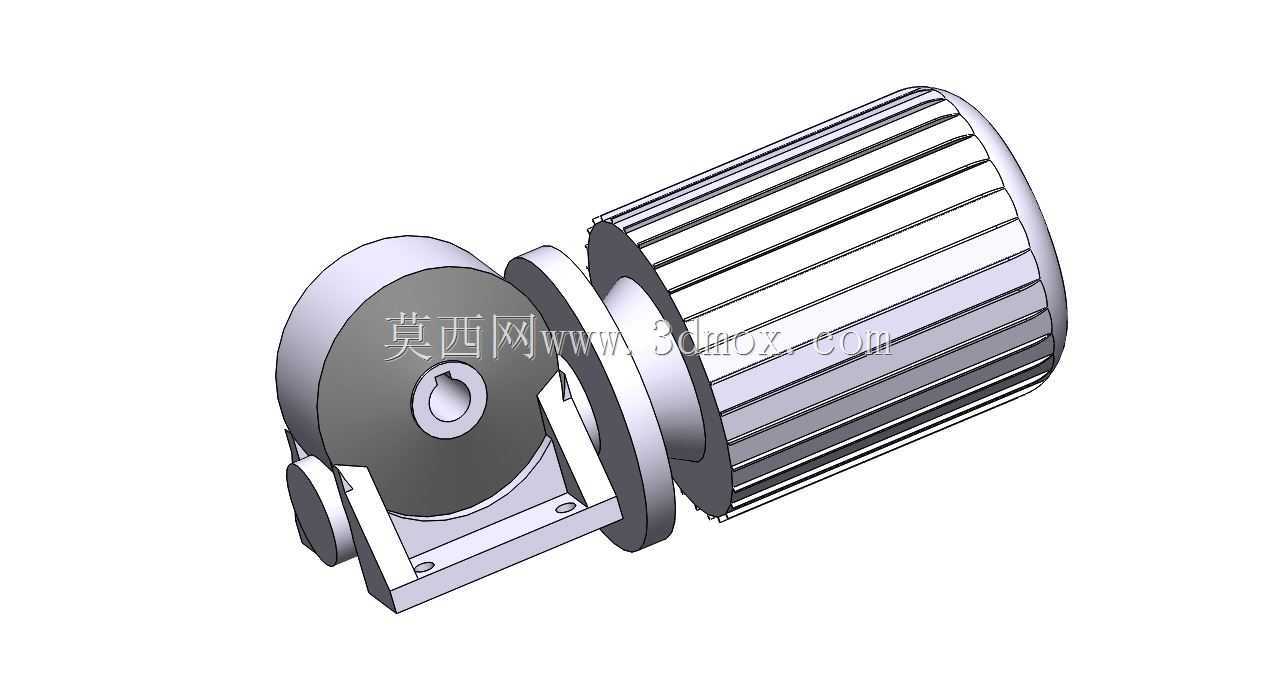

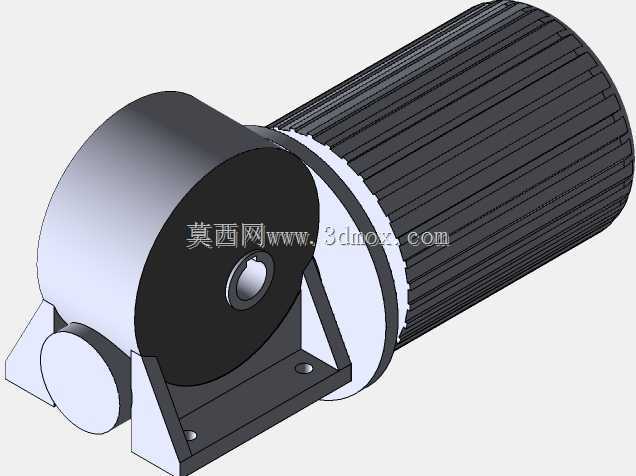

　　这款圆形结构的蜗轮电动减速传动单元，在轻工输送、小型自动化专机、食品包装辅机等对安装空间有紧凑要求的场景中适配性极强，区别于常见的方形铸铁箱体减速单元，圆形外壳的结构形式在径向受力均匀性上有天然优势，当设备运行中输出端承受径向偏载时，圆形箱体的应力分布更分散，不会出现方形箱体边角处的应力集中问题，长期运行下箱体开裂的风险更低。从实际安装适配的角度看，该装置将驱动电机与蜗轮减速段直连集成，省去了传统分体式安装需要额外配置的联轴器、电机安装座等辅件，安装时仅需要通过箱体底部的两个安装支脚完成固定，支脚上预留的长条形安装孔可以适配一定范围内的安装孔位偏差，降低现场安装的对位难度。设计阶段优先考虑了传动链路的精简性，

　　电机输出轴直接与蜗杆段同轴连接，动力从电机端输入后，经过蜗杆蜗轮的啮合传动完成减速增扭，最终从垂直于电机轴线的输出端传出，这种正交轴的传动布局，特别适合安装空间中动力输入方向与输出方向呈90度垂直排布的设备，比如小型辊道输送机的驱动端、自动翻转机构的动力输入端，不需要额外加装转向传动件就能直接匹配安装方位。从结构细节上看，蜗轮侧的端盖采用螺栓紧固的密封结构，端盖与箱体结合面预留了密封槽位，可以加装O型密封圈防止内部润滑脂泄漏，同时阻挡外部粉尘、切削液等杂质进入传动腔，在机加工车间的辅机、有少量喷淋的清洗设备上使用时，能有效提升传动部件的使用寿命。电机段采用了标准的卧式安装电机的壳体结构，散热筋沿电机轴向均匀排布，在设备持续运行时，

　　电机产生的热量可以通过散热筋快速散出，不需要额外加装散热风扇就能满足小功率工况下的散热需求，进一步压缩了整体结构的轴向尺寸。在安装边界的设计上，整个装置的最大径向轮廓以蜗轮段的圆形外壳为基准，安装时只要预留出略大于蜗轮直径的径向空间，就能完成整机组装，不会出现方形箱体边角与周边设备构件干涉的问题；底部安装支脚的基准面与电机轴线、输出轴轴线的位置公差经过严格约束，安装后可以保证电机轴与蜗杆段的同轴度，避免运行中出现蜗杆偏磨、蜗轮啮合异响的问题。设计过程中针对不同工况的转速扭矩需求，预留了配置调整的空间，通过调整蜗轮蜗杆的传动比参数，可以适配不同的输出转速要求，不需要改动整体的安装尺寸与外部轮廓，就能满足不同负载工况的动力匹配需求，

　　对于设备系列化开发来说，只需要更换内部的蜗轮蜗杆副就能覆盖多个功率段的选型需求，大幅降低了系列化产品的设计成本与备件储备成本。从传动特性来看，蜗轮蜗杆结构本身具备一定的自锁性能，当设备停机时，输出端在负载作用下不会出现反向传动的问题，在小型提升机构、倾角输送设备上使用时，可以省去额外的制动装置，简化设备的整体结构。整个装置的外部没有多余的突出结构，所有连接螺栓的头部都沉于安装面内，避免运行中螺栓剐蹭周边管线或者操作人员衣物，符合机械设备安全设计的基本要求。
