弯管法兰式涡轮蜗壳流体组件

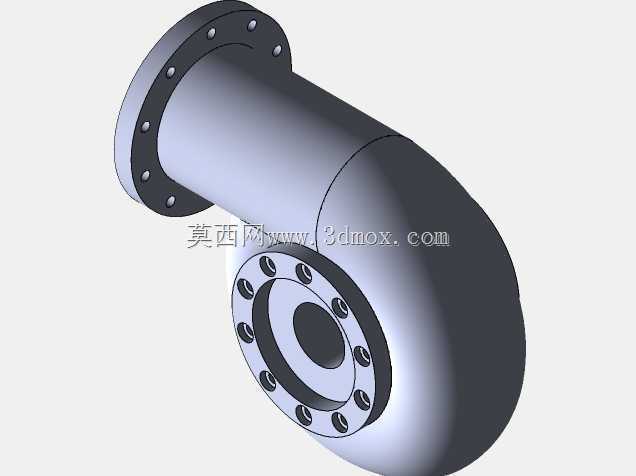

　　该组件面向流体输送与能量转换类设备的结构设计场景，主体由90度弯转流道段、蜗壳集流腔以及两端带螺栓孔的连接法兰构成，属于涡轮类设备中承担介质导流、动能与压力能转换的核心过流部件。在实际工程应用中，这类结构常见于小型涡轮膨胀机、管道式液力透平、增压涡轮机组以及部分工业泵的进出口集成段：带均布螺栓孔的上端法兰用于和上游压力管道对接，介质沿轴向直管段进入流道后，经平滑弯转导向进入蜗壳腔室，蜗壳侧的圆形法兰则用于对接叶轮腔、输出轴端壳体或者下游管路，整个流道的转折轮廓直接影响介质进入叶轮的入流角度，若流道曲率突变、法兰对接面同轴度偏差过大，会在弯管内侧产生明显脱流，蜗壳周向流速分布不均，进而导致叶轮运行振动、效率下降。

　　建模过程中优先保证流道的连续性：弯管段与蜗壳壳体采用相切过渡的曲面拼接，避免内壁出现台阶或折角，外壁随内部流道走向保持均匀壁厚，既控制壳体承压后的应力分布，也减少不必要的材料冗余。两端法兰的螺栓孔采用圆周阵列布局，孔位间距、法兰密封面宽度均按照管道对接的安装边界设定，上端法兰的密封端面与直管段轴线保持垂直，蜗壳侧法兰端面与蜗壳中心轴线同轴，两个安装面的空间夹角、法兰外圆到弯管外壁的最小间隙都需要在装配校核中确认，防止现场配管时螺栓扳手空间不足，或相邻管路、支架与壳体发生干涉。

　　从结构功能上看，蜗壳部分的扩压轮廓承担着将介质均匀导向叶轮周向的作用，流道从直管段向蜗壳过渡时截面逐步变化，可降低介质转向过程中的局部水头损失；法兰上的沉孔结构适配标准螺栓紧固，密封面预留的平面加工余量可在后续工程出图时标注粗糙度与形位公差要求。设计时还需要结合机组的布置空间核对整体外轮廓：弯管的弯曲半径、蜗壳的最大外圆直径、两端法兰的轴向伸出长度共同决定了组件在机组中的安装占位，若设备布置在狭窄的管廊或者撬装单元内，可在不改变流道通径的前提下调整弯管角度、法兰朝向，适配不同的进出口管路走向。对于结构设计从业者而言，该模型可作为流体机械过流部件壳体建模的参考，重点练习法兰阵列、曲面弯管拼接、蜗壳类回转与异形曲面结合的建模思路，同时理解过流部件外形尺寸、安装接口与内部流道性能之间的约束关系。
