大直径重载罐体物料运输载具结构设计

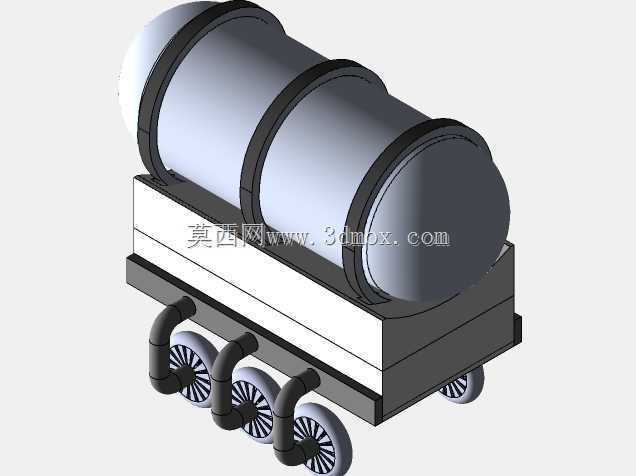

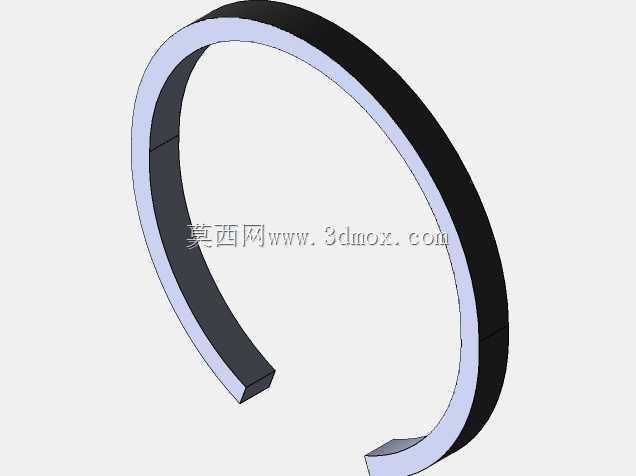

　　在重型工业物料跨厂区转运、大型装备分段运输场景中，常规货运车辆的承载上限、货台尺寸往往无法适配大直径圆柱类重载工件的运输需求，这类圆柱类工件常见于大型储料罐体、重型装备筒身段、大型反应釜筒体段，自身重量大、外轮廓尺寸超规，运输过程中既要保证工件固定牢靠，也要兼顾载具自身的行走稳定性，避免转弯、路面起伏时出现工件侧滑、载具倾翻的风险。这款重载运输载具的设计，核心就是针对直径8.4米、长度15.6米的圆柱类重载工件的转运需求开发，整体采用低货台布局，尽可能降低承载后的整体重心，减少高重心带来的行驶稳定性隐患。载具的承载主体分为下部行走底盘与上部承载托架两部分，上部托架设置了三道环形抱紧箍带，对应圆柱工件的三个受力支撑点位，

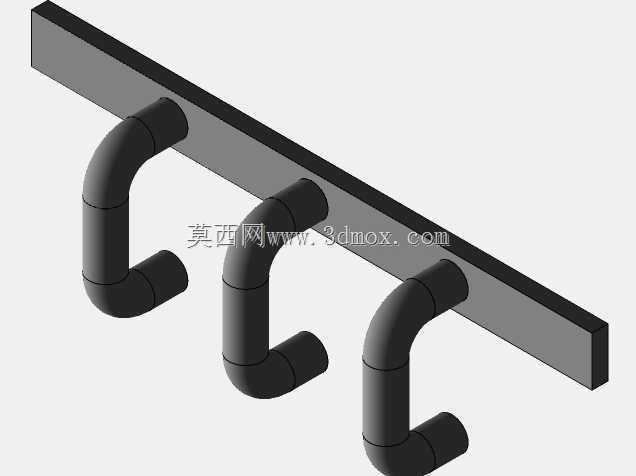

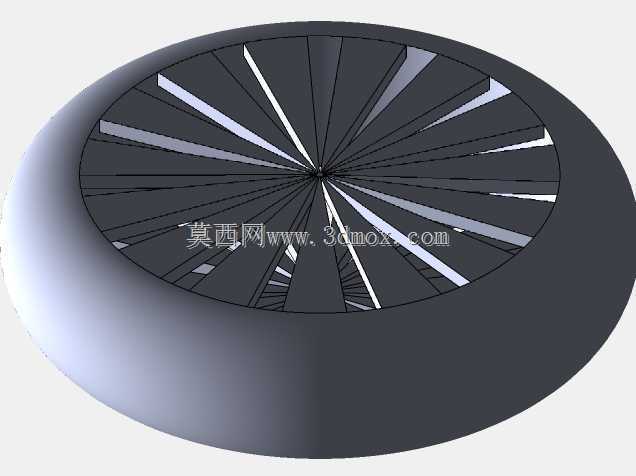

　　箍带与工件接触的位置预留了缓冲衬垫安装位，避免刚性接触刮伤工件表面，同时箍带采用快拆锁紧结构，方便工件吊装就位后的快速固定，也适配一定范围内的直径公差，不会因为工件外圆的制造误差出现无法锁紧的问题。底盘部分的设计重点考虑了重载下的载荷分散，行走轮组采用多组小直径轮对称布置在底盘两侧，每侧四组行走轮通过独立的弯臂结构与底盘主梁连接，轮组上方设置的弧形管路结构为轮组的减震导向通道，可在路面出现小幅起伏时让单轮具备一定的上下浮动量，保证所有轮组都能贴合地面，避免单轮悬空导致局部载荷集中，压坏轮组或者底盘主梁。在承载托架与底盘主梁之间，设计了液压执行器安装位，执行器布置在油箱支架的正下方，可驱动承载托架在垂直方向做小幅升降动作，

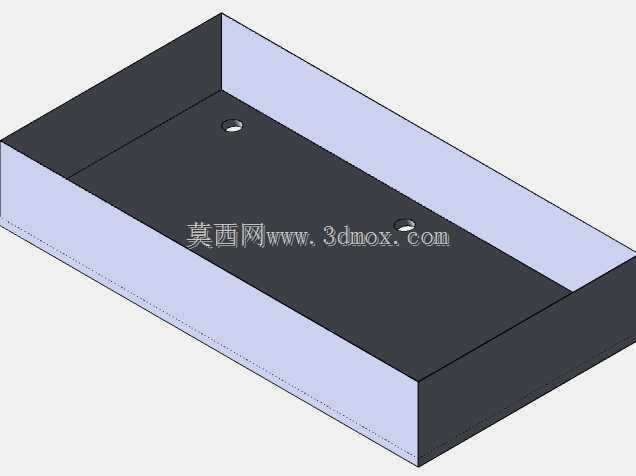

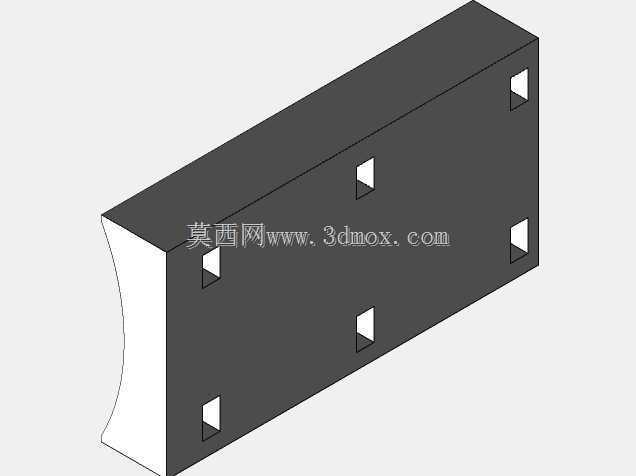

　　这个功能主要适配两种工况：一是工件吊装就位时，可通过举升托架调整高度，匹配吊装工件的下放高度，减少对位难度；二是在运输到指定工位后，可通过举升托架配合工位的支撑结构，完成工件的平稳卸载，不需要额外调用大吨位举升设备完成卸料对位。托架上设置的六个带孔安装位，是专门为工件的辅助固定结构预留的，可根据运输工件的实际外形，穿装绑带或者安装定位挡块，进一步限制工件在运输过程中的轴向窜动与周向转动，尤其是在载具起步、制动、转弯时，这些固定点可将工件的惯性力均匀传递到托架整体结构上，避免局部应力过大导致托架变形。从安装边界来看，载具自身的宽度控制在可满足厂区内部道路通行的范围内，上部承载的圆柱工件超出托架的部分，在设计时已经核算了整体的转弯半径，轮组的转向间隙预留充足，在厂区常规宽度的转弯通道内可顺利通行，不会出现轮组与底盘剐蹭、工件与周边设施干涉的问题。底盘的主梁采用箱型焊接结构，内部设置了多道加强筋板，对应轮组安装位、液压执行器安装位、抱紧箍带安装位都做了局部加厚处理，保证重载下的结构刚度，避免长期使用出现结构变形。油箱集成布置在托架与底盘之间的空闲空间，既不额外占用载具的外部轮廓尺寸，也能为液压执行器提供最短的油路连接，减少油路压力损失，同时油箱的安装位置靠近载具重心，不会因为燃油重量变化影响整体的重心分布。这款载具的设计没有采用常规货运车辆的大直径车轮方案，转而使用多组小直径轮，核心原因就是为了尽可能压低货台高度，在承载8.4米直径的圆柱工件后，

　　整体最高点高度可满足厂区内部架空管线、门洞的通行高度要求，不需要额外对厂区通行路线做改造，大幅降低大尺寸工件的厂内转运成本。在结构细节上，每一组轮组的安装座都设置了润滑脂加注通道，方便日常维护时对轮轴转动部位做润滑保养，抱紧箍带的铰接位置也做了防尘密封设计，避免厂区内的粉尘、砂砾进入铰接缝隙，导致箍带转动卡滞，影响工件装卸效率。液压执行器的油路设置了安全锁止阀，当举升托架调整到目标高度后，可自动锁止油路，即使出现油路泄压的情况，托架也不会突然下落，保证作业过程的安全性。六个固定带孔的位置分别布置在托架的前后两端与中部位置，每个点位的承重能力都经过核算，可满足单点位承受最大惯性力的强度要求，不会出现固定点撕裂的问题。
