航空涡喷发动机传动轴结构造型

　　该轴类零件是航空喷气推进系统中承担扭矩传递与转子支承的核心回转构件，在整机动力链路里处于压气机段与涡轮段之间的同轴传动位置，前端对接风扇或低压压气机轮盘，后端衔接燃气涡轮输出端，工作时随转子组以极高转速持续运转，将燃气做功产生的旋转力矩稳定输送至前端进气增压部件，保障压气机与涡轮的转速同步、动力匹配。从实际装机场景来看，这类轴件广泛适配小型涡喷发动机、航空演示验证动力、航改型小型燃气轮机的转子总成，在地面试验台、航空教学样机、小型无人航空动力平台中都能见到同构型传动结构，运行过程中需要持续承受离心载荷、扭转交变应力、启停阶段的弯曲冲击，还要耐受转子动平衡带来的小幅振动，工况载荷复杂度远高于普通工业传动轴。

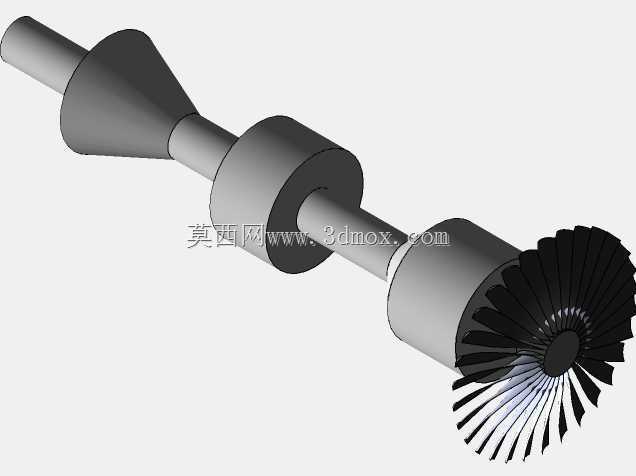

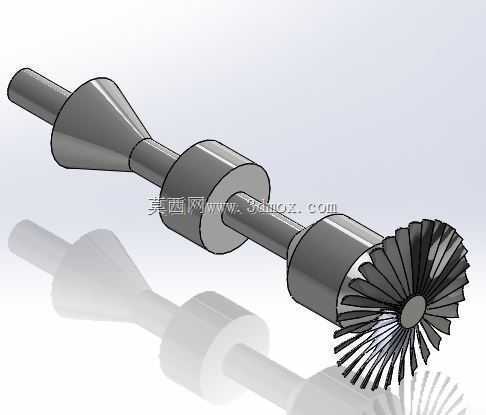

　　从结构设计逻辑来看，该轴没有采用等直径光杆的简单构型，而是沿轴向分段设置了不同直径的轴颈、锥面过渡段、环形定位凸台与安装法兰位：靠近前端风扇的位置设置锥度收扩段，用来和风扇轮盘的锥孔形成定心配合，锥面配合自带自锁定心特性，高速旋转时配合面会随离心力趋势贴合更紧密，避免轮盘出现径向窜动；轴身中段的两个环形凸台分别对应两处轴承的安装限位，凸台侧面作为轴承内圈的轴向定位面，装配时可以直接靠面压紧，不需要额外加装过多定位套，既压缩了轴向装配尺寸，也减少了多零件叠加带来的累积误差；轴身后段的扩径锥段对接涡轮端安装座，大直径锥面可以分散涡轮端传递过来的扭矩，避免应力集中在轴肩直角位置。轴的整体外轮廓全部采用回转对称构型，所有变径位置都做了圆弧过渡处理，没有尖锐转角，从根源上降低高速旋转时的应力集中系数，这也是航空转子轴设计的典型思路——在满足装配定位的前提下尽可能消除应力突变点，延长疲劳寿命。

　　建模过程中首先以主轴回转中心线为全局基准，所有轴段、锥面、凸台的同轴度公差在草图阶段就以中心线为约束基准，先绘制半侧轴向轮廓草图，通过回转特征一次性生成主体轴身，保证所有回转面的基准统一；后续的环形凸台、端面定位孔、键槽或者端面连接孔位，都以轴端面和中心轴线为参照建立特征，避免多基准偏移带来的动平衡偏差。外形尺寸方面，该轴的轴向总长度适配小型涡喷整机的转子腔跨度，各段轴颈直径严格匹配对应标准轴承的内径系列，凸台外径小于轴承内圈外径、大于轴颈直径，既可以挡住轴承内圈，又不会和轴承保持架、密封件发生运动干涉；两端的配合轴段长度预留了轮盘、锁紧螺母的安装空间，轴向总尺寸装入机匣转子腔后，两端和机匣内壁、静子叶片之间保留足够的安全间隙，运行时不会和静止部件发生刮蹭。

　　安装边界层面，该轴装配时需要先将两处支承轴承从轴端热套到对应轴颈位置，靠轴肩凸台完成轴向定位，再依次压装前端风扇轮盘、后端涡轮轮盘，两端用锁紧螺母施加规定预紧力，整个转子总成装配完成后需要做动平衡校验，在轴身预留的去重位置打磨修正不平衡量，保证高速运转时振动值控制在允许区间。轴身的中空构型取向也在模型结构中有所体现，厚壁空心的截面设计在保证整体扭转刚度、抗弯强度的前提下，大幅降低了转子自身重量，减小了轴承的支承载荷，中空内腔还可以预留作为冷却气通道或者润滑滑油的通路，引入压气机后的低温气流对轴身进行降温，避免长时间高温运行导致轴件材料力学性能下降。和普通民用工业传动轴相比，该轴的形位公差要求更严苛，各轴颈的圆柱度、配合面的表面粗糙度、各段之间的同轴度都需要达到较高精度等级，建模时所有配合尺寸都预留了合理的公差带，装配关系完全按照实际装机的配合逻辑搭建，既可以用于航空动力结构的教学演示，也能作为小型涡喷转子设计的参考构型，帮助结构设计者梳理转子轴的分段设计、定位方式与装配干涉校验思路。
