这套手摇曲柄升降轮机构,本质上是把脚轮的移动功能与支腿的支撑功能合到一个紧凑单元里,常见于需要频繁换位又要在工作时稳固定位的中小型设备。车间里的工装小车、移动式焊接变位机、轻型实验台、可推移的配电柜底座、小型装配工作台,都会遇到同一个矛盾:带轮子时推起来省力,但设备一受力就容易滑移、晃动;换成固定支脚虽然稳,换位时又得撬杠或叉车来回折腾。这个机构正是冲着这个痛点来的——摇动摇柄,轮子相对机身降下或抬起,到位后让轮组着地推行,工作位再把轮子收上去让固定底座接触地面,一套动作完成移动与支撑两种状态的切换。
从运动原理看,它走的是曲柄滑块的路子。侧向伸出的摇柄连着内部曲柄,曲柄回转带动滑块沿竖直导向面做直线往复,滑块下端铰接滚轮支架,滚轮就装在支架叉口内。摇柄转动一圈,滑块沿立柱方向完成一次升程与回程,轮子随之探出或收回。这里没有用丝杠那种多圈慢调的方案,而是借助曲柄的急回与到位特性,追求的是快速切换:操作人员站在设备侧面摇几下就能完成状态转换,适合节拍不紧但换位频繁的现场。曲柄在两个极限位置具备近似自锁的趋势,配合导向面的摩擦和机构死点,即便不额外加锁销,轮子受竖向载荷时也不易自行回退,这一点在承重状态下尤为关键。

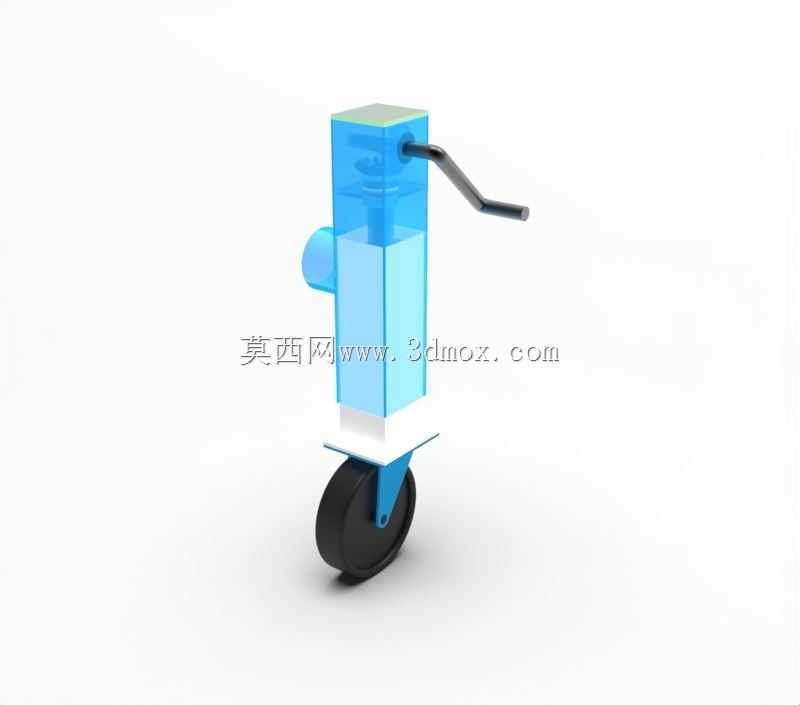

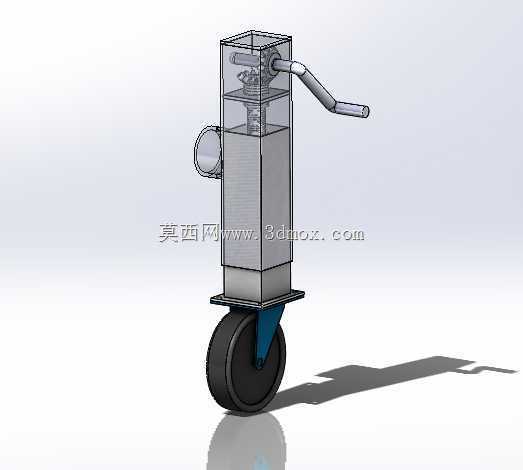

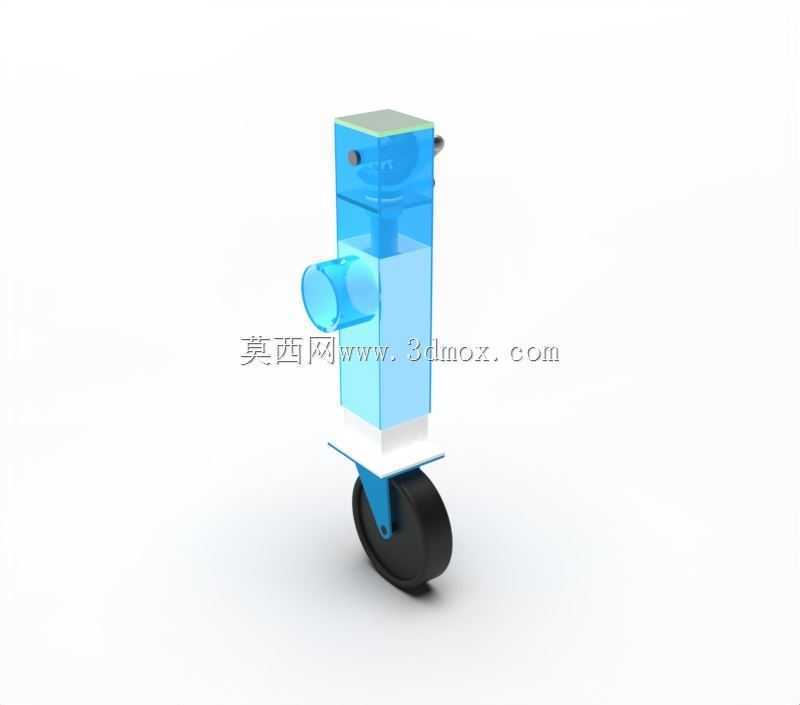

结构上,主体是一根方形截面的导向立柱,内部容纳滑块与曲柄轴,外部套筒承担竖向导向和抗扭。方管导向相比圆管的好处是滑块不会绕竖轴转动,摇柄输入的扭矩能更干净地转化为直线运动,侧向间隙也更容易通过镶条或配合面控制。立柱中段侧向伸出的轴座用于安装曲柄转轴,摇柄呈弯折状,末端套有手持段,转动时避开立柱轮廓,人手握持空间充足。立柱下端是带安装法兰的底座板,法兰上预留螺栓孔,整套单元通过这块板固定到设备机架底部,安装时只需保证底面与设备框架贴合、螺栓拧紧即可,不需要在现场再加工复杂配合面。
滚轮部分采用单轮叉架结构,轮子为实心弹性材质,轮径偏小,适合在平整的环氧地坪或车间水泥地上短距离推移,不适合跨越较大门槛或坑洼。叉架与滑块下端铰接,这处铰接让轮子在着地时能小幅自适应地面倾角,避免三点、四点支撑时个别轮子悬空。需要留意的是,单轮布局主要承受竖向载荷,横向推移时的水平力由导向立柱和底座法兰承担,所以安装基面的刚度要够,法兰下方的机架横梁不能太薄,否则摇柄加载时立柱会晃动,影响升降手感和定位可靠性。
外形尺寸方面,整套单元呈细长立式布局,立柱横截面尺寸紧凑,高度方向占据主要空间,摇柄侧向伸出一段操作半径。做设备总体布置时,要在机身侧面给摇柄留出回转空间,不能让邻近的柜体门板、管线或相邻设备挡住摇柄轨迹;底部则要预留轮子下探的行程空间,保证轮子收起到位后底座法兰或固定支脚能切实接触地面。若一台设备装四个这样的单元,四角布置时还要注意各摇柄的操作方向一致,方便人员依次操作;承重较大时可在四角单元之外,中部增设固定支撑点分担载荷。
设计思路上,这个机构刻意保持了零件数量少、加工面简单的特点:立柱用标准型材或焊接箱体即可,曲柄、摇柄、滑块为常规机加件,轮子和铰接销轴都是可外购的标准件,维护时拆开侧盖就能检查曲柄销与滑块衬套的磨损。实际选型时,单轮承载、升降行程、摇柄操作力这三项要匹配设备总重,行程过小则轮子收不净、支撑不稳,行程过大则立柱高度和操作圈数都增加。导向面的润滑和铰接点的防尘也需在细节上留出注油或防尘套的位置,长期在多粉尘车间使用时,这些小地方往往决定机构是顺手还是卡滞。
- 模板大小: 17.23 MB
- 售价:5金币
- 下载次数: 55

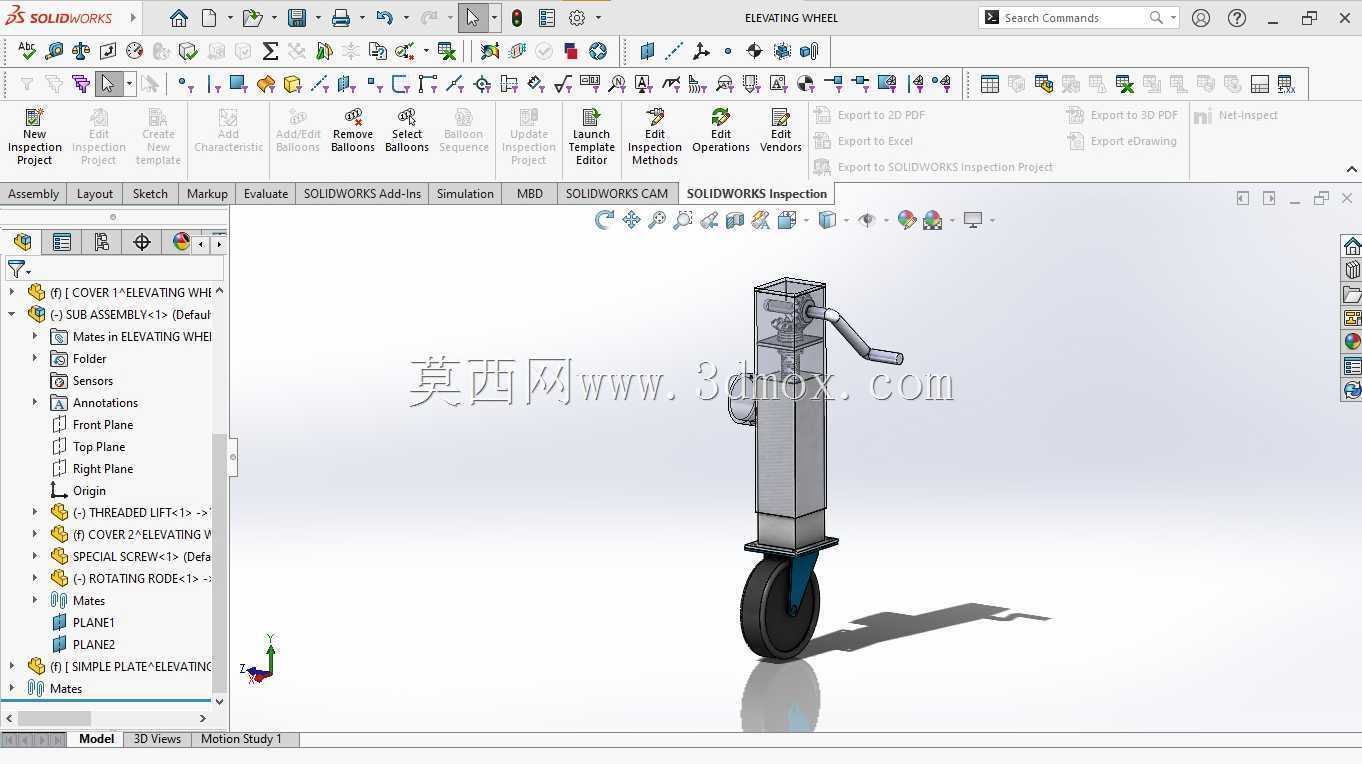

- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
