叉形铰接连接销轴支座结构

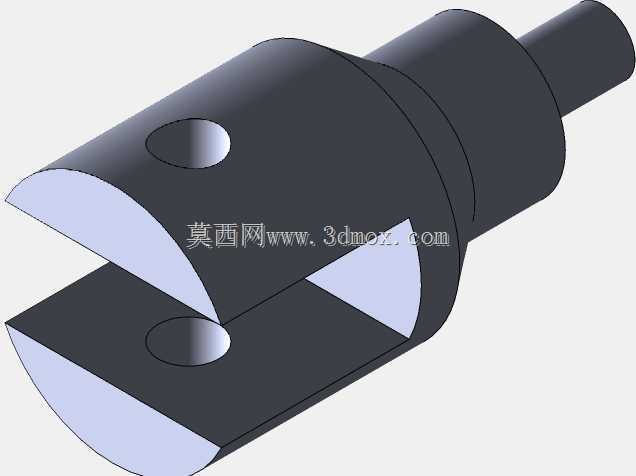

　　该零件属于机械传动与连杆机构中常见的叉形铰接连接件，整体由一端的U形开口夹持槽、中部阶梯轴肩以及尾部圆柱杆段组合而成，主要用于两根杆件之间需要实现相对摆动、角度补偿的连接位置。在转向操纵机构、小型设备联动杆、夹具摆臂以及轻工自动化连杆组件中，这类结构承担把外部杆件的端部嵌入叉口，再通过贯穿销轴形成回转副的作用，使被连接件能够绕销轴轴线在限定平面内灵活转动，同时传递拉力、压力以及小幅弯矩。

　　从实际装配关系看，U形开口端的上下两片叉耳同轴加工有销轴孔，孔位贯穿两侧耳板，装入销轴后可与配套连杆端头形成稳定铰接。叉口内侧留有平直夹持间隙，间隙宽度决定了可容纳配对件的厚度，设计时需要保证配对件装入后两侧留有微量活动余量，既不能因间隙过大造成摆动旷量，也不能因间隙过小出现卡滞。叉耳外侧采用圆弧过渡轮廓，耳板根部与主体圆柱段平滑相接，避免在受拉或受反复摆动载荷时于根部产生应力集中。中部设置的多级阶梯轴肩并非单纯装饰结构，不同直径段可分别承担轴向定位、贴合安装面以及限制插入深度的作用；尾部较细的圆柱杆段可插入配套支座孔、衬套孔或焊接/锁紧连接位，轴肩端面则作为轴向靠紧基准，保证零件装入后沿轴线方向位置确定。

　　建模过程中，主体回转部分可通过旋转特征一次性生成阶梯轴轮廓，再对端部进行开槽切除形成U形叉口。销轴孔采用垂直于叉口对称面的方向贯穿两耳，孔边与耳板圆弧轮廓相交处需要检查几何连续性，防止出现零厚度面。叉口底部为半圆柱避让面，该曲面与配对连杆端头的圆弧轮廓相适配，能够在连杆摆动时提供足够转角空间，避免运动过程中杆件与叉底发生干涉。零件整体关于销轴孔轴线与杆段轴线组成的平面对称，这种对称布置有利于载荷在两片叉耳上均匀分配，销轴受剪时两侧支撑跨度合理，铰接工作状态更稳定。

　　尺寸边界方面，尾部圆柱杆的外径决定其与安装孔的配合关系，若作为固定插轴使用，常选用过渡配合或小间隙配合，并可在杆端追加销孔、螺纹段或挡圈槽实现轴向锁止；若杆段本身需要相对支座转动，则应配合衬套并控制配合间隙。中部最大轴肩直径是装配时的主要限位尺寸，其端面需要保证与杆段轴线垂直，以确保贴合后不产生偏载。U形叉的开口宽度、耳板厚度以及销轴孔直径三者需要按受力等级匹配：耳板过薄会降低孔壁挤压承载能力，销轴孔径过小则抗剪能力不足，而开口过宽又会削弱叉耳根部有效截面。

　　在设备运行场景中，该支座常处于频繁往复摆动的位置，工作时销轴同时承受剪切，叉耳孔壁承受挤压，杆段与轴肩交接处承受组合应力。因此结构上把材料集中布置在叉耳根部和阶梯过渡区域，并用圆弧过渡降低峰值应力。外形上没有复杂曲面，加工路线适合车削完成回转外形后，再通过铣削开出叉槽、钻孔或铰孔保证销轴孔同轴度。装配校核时应重点检查配对连杆在最大摆角范围内与叉口侧壁、轴肩端面的间隙，确认销轴穿装路径无遮挡，并在三维环境中模拟连杆左右极限位置，保证整个铰接副在全行程内运动顺畅、接触关系明确。
