喷气式小型火箭结构三维数模

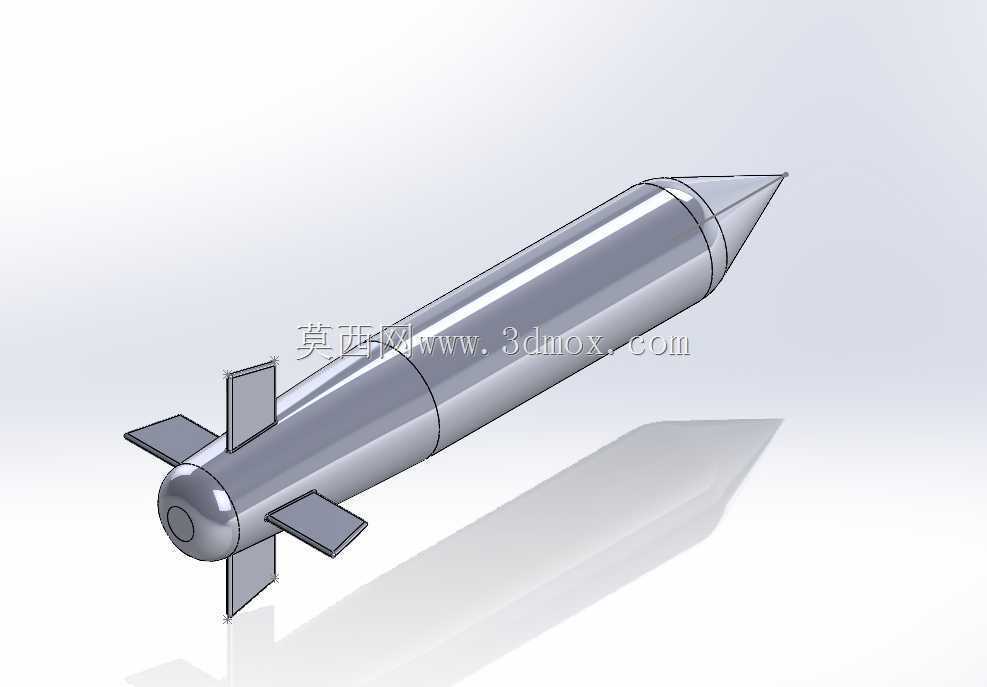

　　该数模围绕小型喷气式火箭的整体外形与结构关系展开，主体由细长圆柱弹身、锥形头部、尾部稳定翼和后端动力接口区域组成，适合用于航天科普展示、原理样机方案讨论、教学实验装置布置以及气动外形校核。模型在建模时没有采用复杂曲面堆砌，而是以回转体为基础建立弹身主轮廓，再通过分段拉伸、旋转切除和阵列装配完成尾翼、端面及局部过渡结构，整体几何关系清晰，便于后续拆分舱段、补充内部管路或调整比例。

　　从实际使用场景看，这类小型火箭外形常出现在院校航空航天课程、青少年科技实践、展馆互动装置和低成本喷气推进试验中。弹体承担容纳动力组件、控制元件、配重或载荷的作用；头部锥段主要用于降低前进方向阻力，并在视觉上形成明确的指向性；尾部四片稳定翼沿周向均布，用于在飞行或展示状态下提供方向稳定，抑制滚转和偏航趋势。数模将翼面与弹身尾部的连接位置完整表达，能够直观看到翼根贴合圆柱面的方式，也为后续校核翼展边界、安装角和相邻零件干涉提供依据。

　　外形设计上，弹身直径与长度比例偏向细长体布局，锥头与圆柱段之间采用平滑过渡，避免台阶造成明显气流分离。尾翼采用薄板状翼面，根部靠近后端，翼面沿轴向具有一定弦长，末端向外展开后形成稳定支撑轮廓。该布置方式结构简单、加工门槛低，若用于实物验证，可将弹身拆分为前锥、中段舱体和尾段壳体，分别采用轻质管材、机加工锥套或复合材料成型；尾翼则可通过薄板切割、粘接或螺钉固定实现。

　　安装边界方面，数模需要重点关注弹身最大外径、头部锥段长度、尾翼外展宽度以及后端接口直径。弹身圆柱段是内部设备布置的主要空间，若放入喷气动力单元，应预留燃料或气源通道、喷管安装位置以及维护拆装空间；尾翼阵列后形成的外接圆决定了发射导向架、储运支架和展示底座的开口尺寸，支架不能只按圆柱直径设计，否则会与翼面发生干涉。后端圆形接口区域可作为喷管、堵盖或连接法兰的配合基准，建模时应保持轴线同心，避免推力方向偏离弹体纵轴。

　　结构细节上，弹体表面的分段环线有助于表达舱段连接关系，工程深化时可在这些位置加入卡箍、螺纹套、止口或密封圈。头部锥段若承担撞击防护或传感器安装功能，可在尖端保留小型实心区；若仅作为气动罩，则可采用薄壁结构减轻质量。尾翼与壳体连接处应考虑局部加强，因为喷气推进状态下尾翼承受气动载荷和振动，单纯大面积薄翼容易在根部产生应力集中，实际设计中可增加翼根圆角、嵌入式支座或金属连接片。

　　在三维建模流程中，先确定弹体轴线和总长，再以最大直径建立圆柱主体，能够保证后续锥头、尾段和翼面均围绕同一基准对称。尾翼适合先完成单片实体，再依据轴线进行圆周阵列，阵列数量和角度可根据稳定需求调整；若需要控制滚转，还可在翼面增加微小安装角，但应同步检查四片翼的一致性。对于渲染展示，金属质感弹身与透明背景阴影能够突出轮廓；对于工程出图，则应补充总长、翼展、锥角、尾段内径和接口位置等关键尺寸，使外形数模能够顺利过渡到结构详图或加工装配阶段。
