大缸径短行程标准气动直线气缸

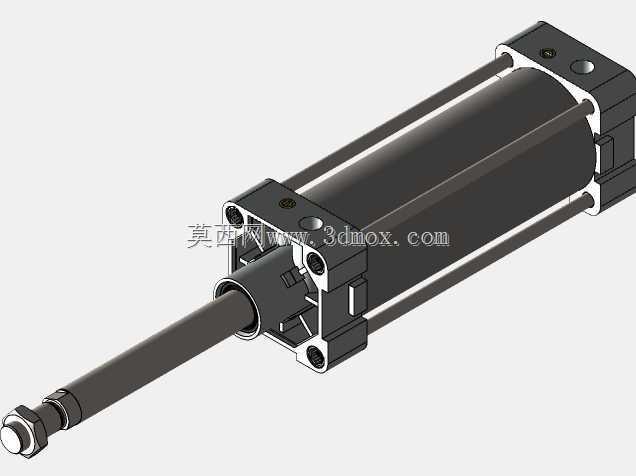

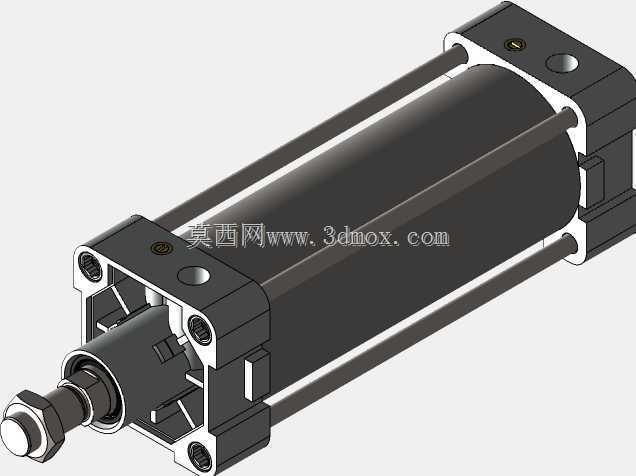

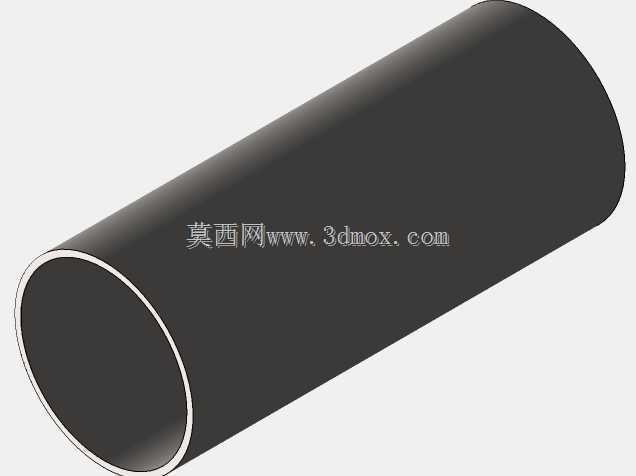

　　这款气缸采用直径100mm的缸径规格，额定行程设定为80mm，属于短行程大推力气动执行元件，在自动化产线的短距离直线推压工位有着极高的适配性。从结构形态来看，当前三维数模完整还原了气缸主体缸筒的外形轮廓，缸体采用等径圆柱筒体结构，两端预留标准端盖安装对接止口，筒体壁厚按照常规0.8~1.6MPa气动工作压力区间做冗余校核，既可以满足普通工厂压缩空气管网的供气压力要求，也能在短时冲击负载工况下保持缸体刚性，不会出现筒壁鼓胀变形影响活塞运行同轴度的问题。

　　在实际车间应用场景里，这类短行程大缸径气缸很少用于长距离输送工位，更多承担工装夹具的快速压紧、工件到位后的阻挡限位、薄型板材的顶料脱模、小型装配工位的压合动作这类负载需求大、运动行程短的工序。比如钣金焊接工装里，它可以直接驱动压头快速压紧待焊工件，大缸径带来的输出推力在0.6MPa常用供气压力下就能输出近四千牛的理论压紧力，不需要额外增设杠杆增力机构就能牢牢固定厚板工件，省去复杂的夹钳连杆结构，让工装整体布局更紧凑。在注塑机周边的取件工位，这类短行程气缸也常作为顶出辅助元件，安装在模具侧方或者机械手取料架上，开模后瞬间顶出粘附在模腔里的塑件，行程80mm刚好覆盖塑件从模面脱离所需的安全距离，不会因为行程过长出现顶出行程超限撞坏模具型腔的问题。

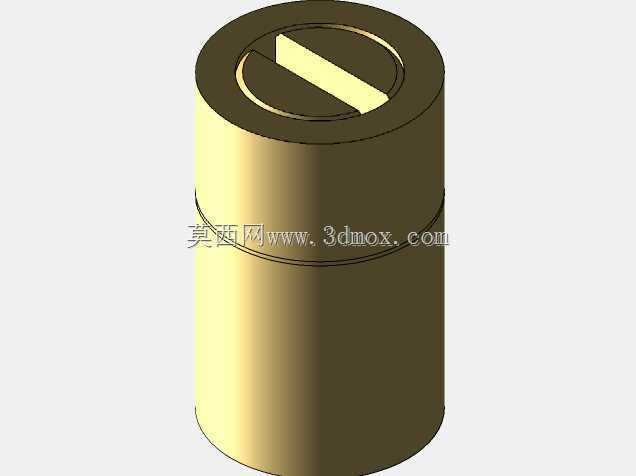

　　从建模思路上看，这款数模优先保证了气缸安装对接的边界尺寸准确性：圆柱筒体的外圆轮廓做了连续光顺处理，没有多余的凸台特征干扰外围布局干涉检查，设计人员在整台设备的三维装配阶段，可以直接把该缸体模型导入装配体，快速校验缸体周围的管线、钣金护罩、相邻工位机构的安全间隙——大直径缸体的径向占用空间是布局时最容易忽略的干涉点，100mm的缸径加上两侧磁性开关、气管接头的安装预留空间，径向总占用宽度往往会超过140mm，数模精准还原的外圆柱面可以直接用来做间隙校核，避免后期加工装配时出现缸体和护罩剐蹭、气管弯折半径不足的问题。

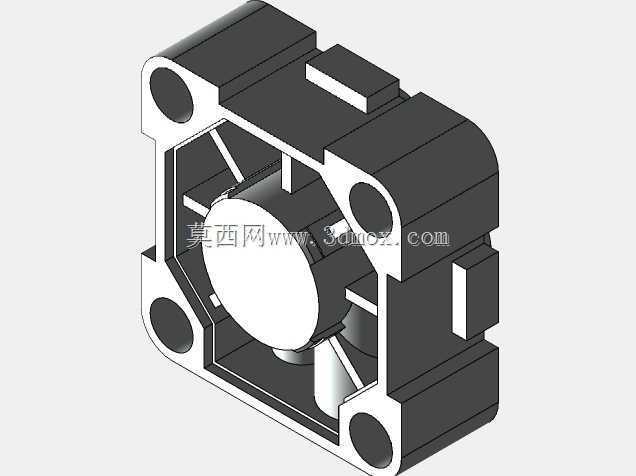

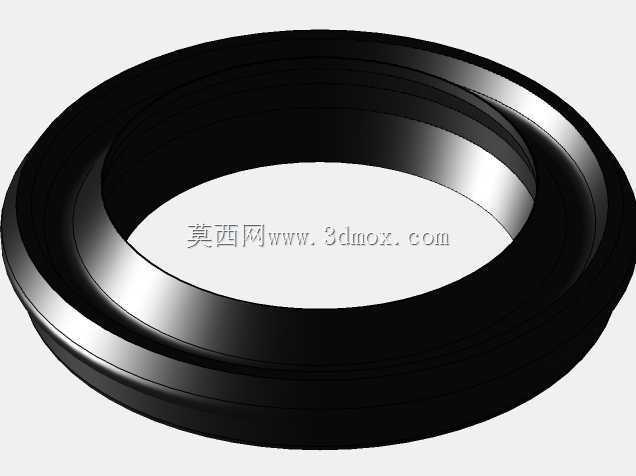

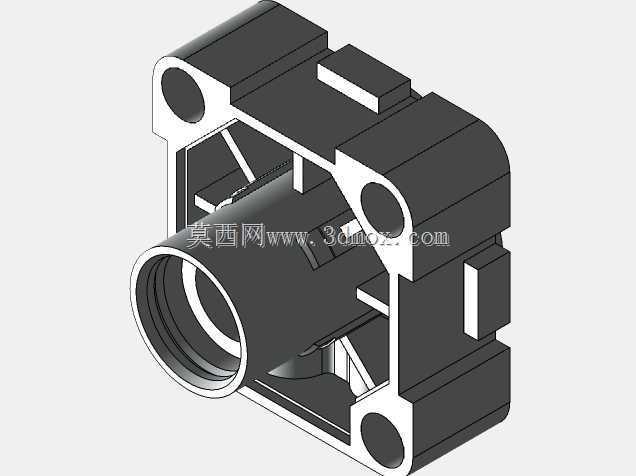

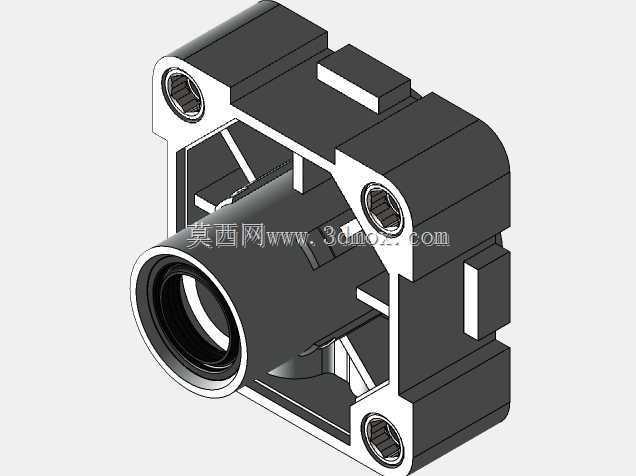

　　筒体两端的止口边线做了清晰的轮廓表达，对应端盖装配时的密封槽、拉杆穿孔位置都可以基于该基准圆柱做同轴度标注，实际生产中缸筒内壁会经过珩磨处理，表面粗糙度控制在Ra0.8以下，保证活塞密封圈在内部往复运动时磨损均匀，不会出现内泄漏导致推力不足的故障。短行程的设计特性也让这款气缸的活塞杆侧向抗偏载能力比长行程气缸更优异，80mm的行程下活塞杆伸出后的悬伸长度很短，即使压头接触工件时存在少量侧向偏移，也不会让活塞杆承受过大的径向弯矩，大幅降低导向带、活塞杆密封圈的偏磨概率，在粉尘较多的冲压、焊接车间环境里，只需要在活塞杆端加装简易防尘罩，就能长期稳定运行，维护频次远高于长行程气缸。

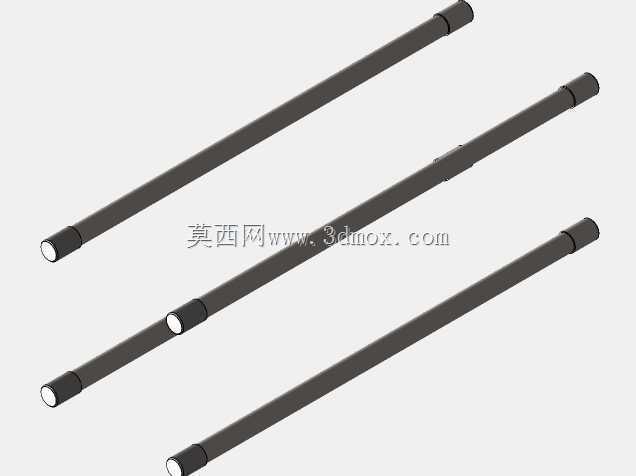

　　安装边界层面，该款气缸既可以采用标准拉杆式通孔穿螺栓从两端固定，也可以依托缸筒外圆配套配套环形安装支架做中间耳轴固定，数模给出的完整圆柱外轮廓可以直接适配各类标准安装附件的匹配选型，设计人员不需要反复测绘缸体尺寸，就能直接完成支座、压头、连接件的关联设计，大幅缩短工装设计阶段的元件建模周期。
