SAE标准航空圆形电连接器结构

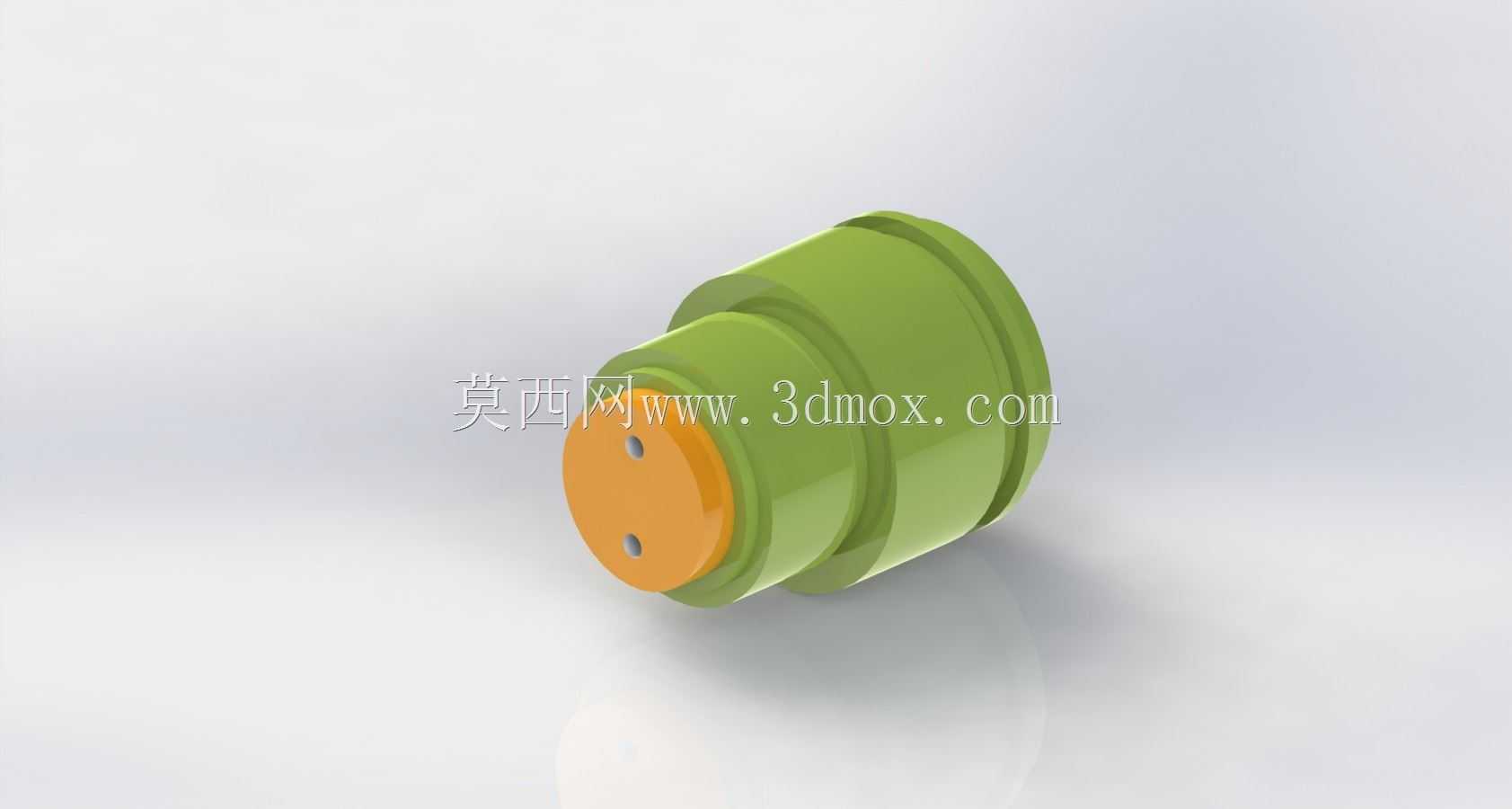

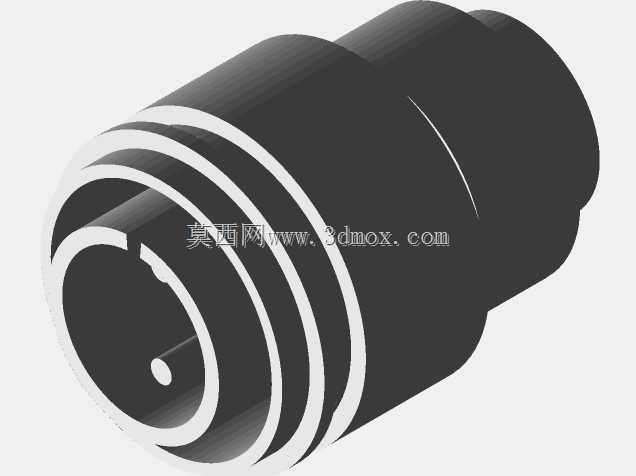

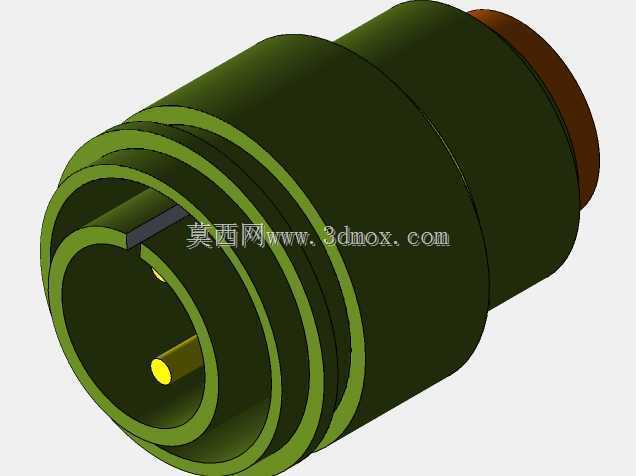

　　这套圆形电连接器结构在机载设备、地面测试台架、移动装备线束系统里属于高频更换的基础接口件，现场维护时最常见的故障点往往不是插针本身，而是壳体配合台阶的公差失控、尾部夹持段与线缆外径不匹配，以及对接端防误插定位特征缺失。建模时没有把外轮廓做成简单等直径圆柱，而是按照实际装夹顺序拆出多层阶梯：前端橙色对接端面保留两个定位小孔，用于和配对插座的定位销对齐，避免多芯线束在盲插工况下出现针脚错位；中段绿色壳体设置环形凸缘，既作为插头插入到位后的轴向限位面，也为扳手或手拧防滑圈提供受力边界；尾部圆柱段预留线缆护套包覆空间，外层环槽可配合卡箍或尾夹固定屏蔽层，减少线缆摆动时根部焊点承受的弯折应力。

　　从安装边界看，对接端面的两个定位孔中心距必须与配对插座严格一致，孔位相对键槽的角度决定了唯一装配方位，结构设计阶段就要把防呆角度固化到骨架草图中，不能仅靠后期装配说明约束。壳体最大外径处需要预留手指或工具操作空间，在密集安装的设备面板上，相邻连接器中心距不能小于最大外径加手拧操作余量，否则维护人员无法单独锁紧或拆卸某一路接头。轴向长度方向要计入对接插入行程、尾夹压接长度以及线缆最小弯曲半径，尤其是机舱内走线空间受限的位置，尾部出线角度不能和周边支架、管路发生干涉。

　　功能特性上，这类连接器承担多路电信号或小功率电源的快速通断任务，金属或高强度绝缘壳体需要在反复插拔后保持配合精度。前端面的平整区域用于贴合密封圈，模型中端面与圆柱轴线的垂直度需要重点控制，若端面倾斜，压紧后密封圈会出现局部间隙，在湿热、盐雾或粉尘环境中容易造成接触电阻上升。壳体上的环形台阶不只是造型变化：靠近对接端的台阶用于安装密封环或锁紧套，中间凸缘承受对接时的轴向顶紧力，尾部缩径段则引导护套均匀收拢，避免粗线缆在接头根部形成硬折点。

　　建模思路上，先以回转体建立主体轮廓，再在对接端切割定位孔和针脚安装区域，能够保证各段圆柱同轴度；随后按照装配关系加入尾夹、密封圈、插针孔位等特征，使工程师在总装中直接检查对接路径。针脚孔分布需要与端面定位孔建立角度约束，这样更换不同芯数规格时，只需调整孔阵布局而不破坏外部安装接口。对于需要渲染核对的场景，外部分色可区分绝缘壳体、对接面和密封区域，帮助装配人员识别插入方向，但真正出工程图时仍应以剖面表达内部台阶、壁厚和配合长度。

　　现场选型时，不能只核对接口型号，还要同时确认尾部容纳的线缆外径、针脚数量、焊接或压接空间以及面板后方深度。连接器穿板安装时，前端凸缘贴住面板，后方锁紧螺母或卡环需要预留扳手空间；若采用线束端自由悬挂方式，尾夹夹持力要覆盖线缆护套，不能让拉力直接传到插针。模型中各段直径和长度比例可直接用于干涉检查：最大凸缘决定开孔尺寸，对接端长度决定插拔所需前方空间，尾部长度决定弯曲起点位置。通过这些结构细节，三维件不仅能展示外观，还能在布线设计、维修可达性分析和配对件校核中直接作为工程依据。
