两端挂钩式圆柱螺旋拉伸弹簧

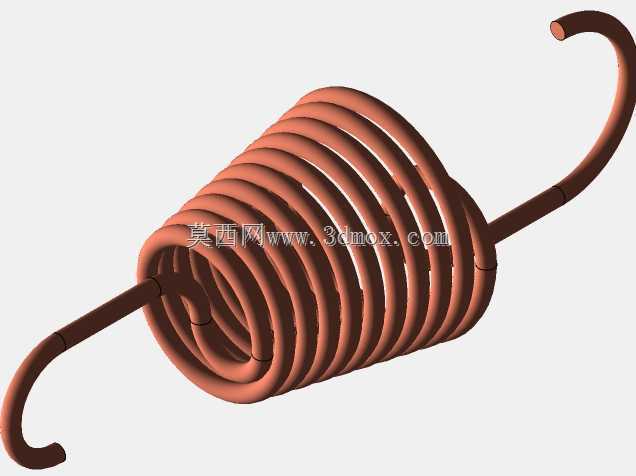

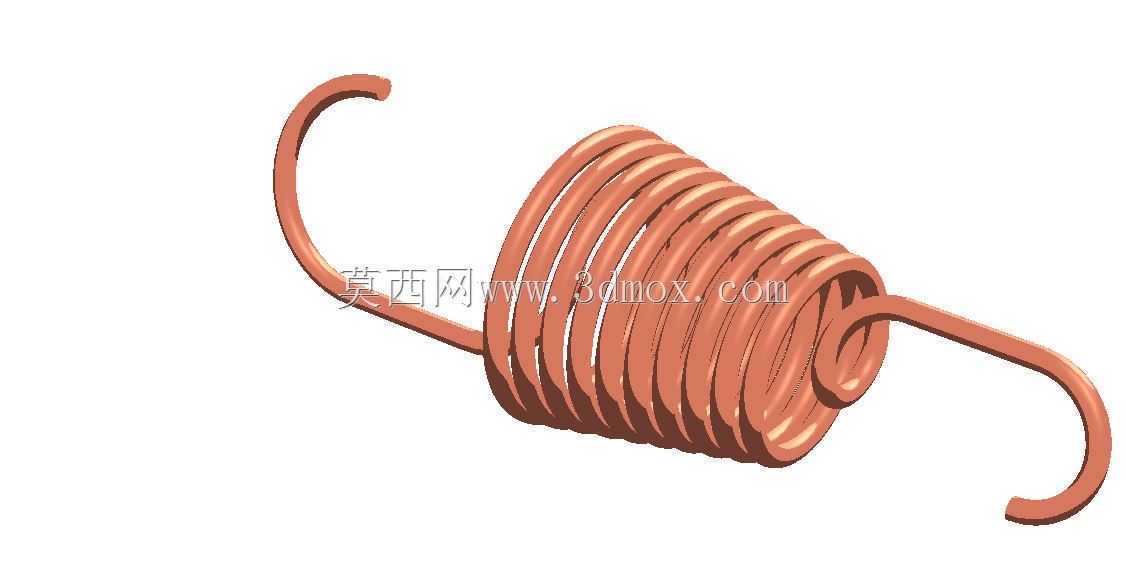

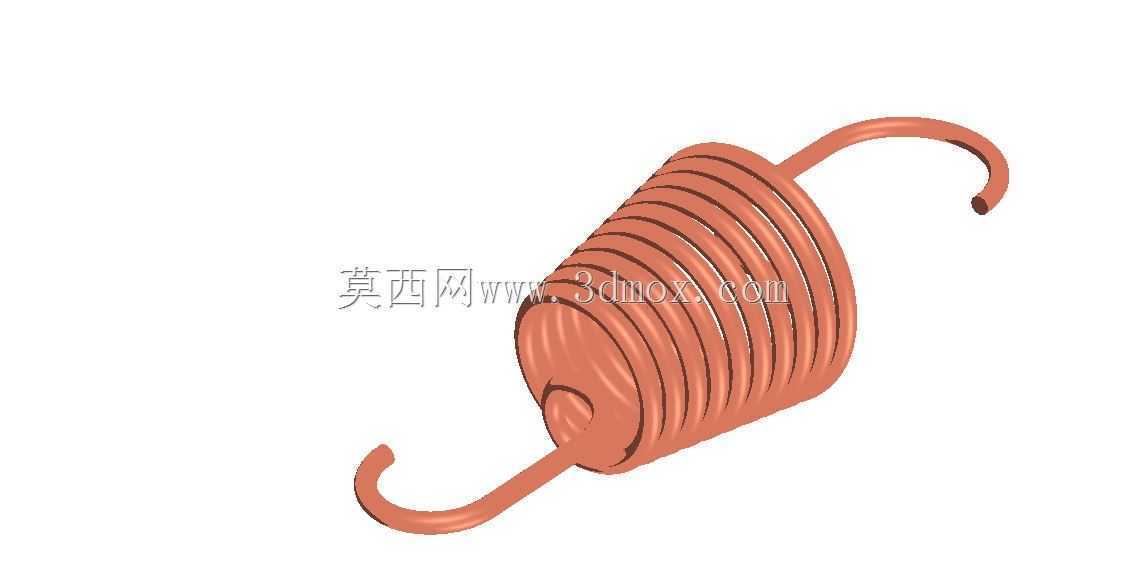

　　这款两端带钩的圆柱螺旋拉伸弹簧，是机械传动与复位机构里十分常见的弹性储能零件，整体由等直径弹簧钢丝连续绕制而成，圈体紧密贴合，两端钢丝延伸后弯折成圆弧形挂钩，用于在装配后承受轴向拉力，依靠钢丝扭转变形储存弹性势能，在外力撤除后带动相连构件回到初始位置。

　　从实际设备使用场景来看，这类拉伸弹簧的覆盖范围极广：小型电力变压器的分接开关操动机构里，它用来给触头提供持续的贴合压紧力，避免振动工况下触头出现虚接、弹跳；自动化流水线的摆杆、摇臂复位工位中，弹簧两端挂钩分别挂接在固定机架销轴和活动摆杆预留孔位上，摆杆被凸轮或者气缸推开后，弹簧拉力即可驱动摆杆自动回位，不需要额外配置复位动力源；在低压电器的断路器操作机构、园林工具的扳机组件、小型农机的张紧连杆结构里，同结构的拉伸弹簧也大量承担复位、预紧、力值补偿的作用。

　　结构设计层面，这款弹簧的主体为等节距密圈圆柱段，自由状态下相邻簧圈完全贴合，和两端挂钩过渡段做了顺滑的圆弧弯折，没有直角锐边，既避免弯折位置出现应力集中导致钢丝早期断裂，也能保证挂钩挂装后受力方向尽可能和弹簧轴线重合，减少额外的侧向弯矩。挂钩采用和簧体同根钢丝一体弯折成型，没有焊接接头，彻底规避了焊接热影响区材质脆化、焊点脱开的失效风险，长期反复拉伸工况下的疲劳寿命更有保障。簧圈的螺旋升角、钢丝直径、中径尺寸都按照常规拉伸弹簧的受力逻辑匹配：当轴向拉力作用在两端挂钩上时，每一圈簧丝都承受切向扭转应力，变形均匀分布在所有有效圈上，不会出现局部圈体应力过载的情况。

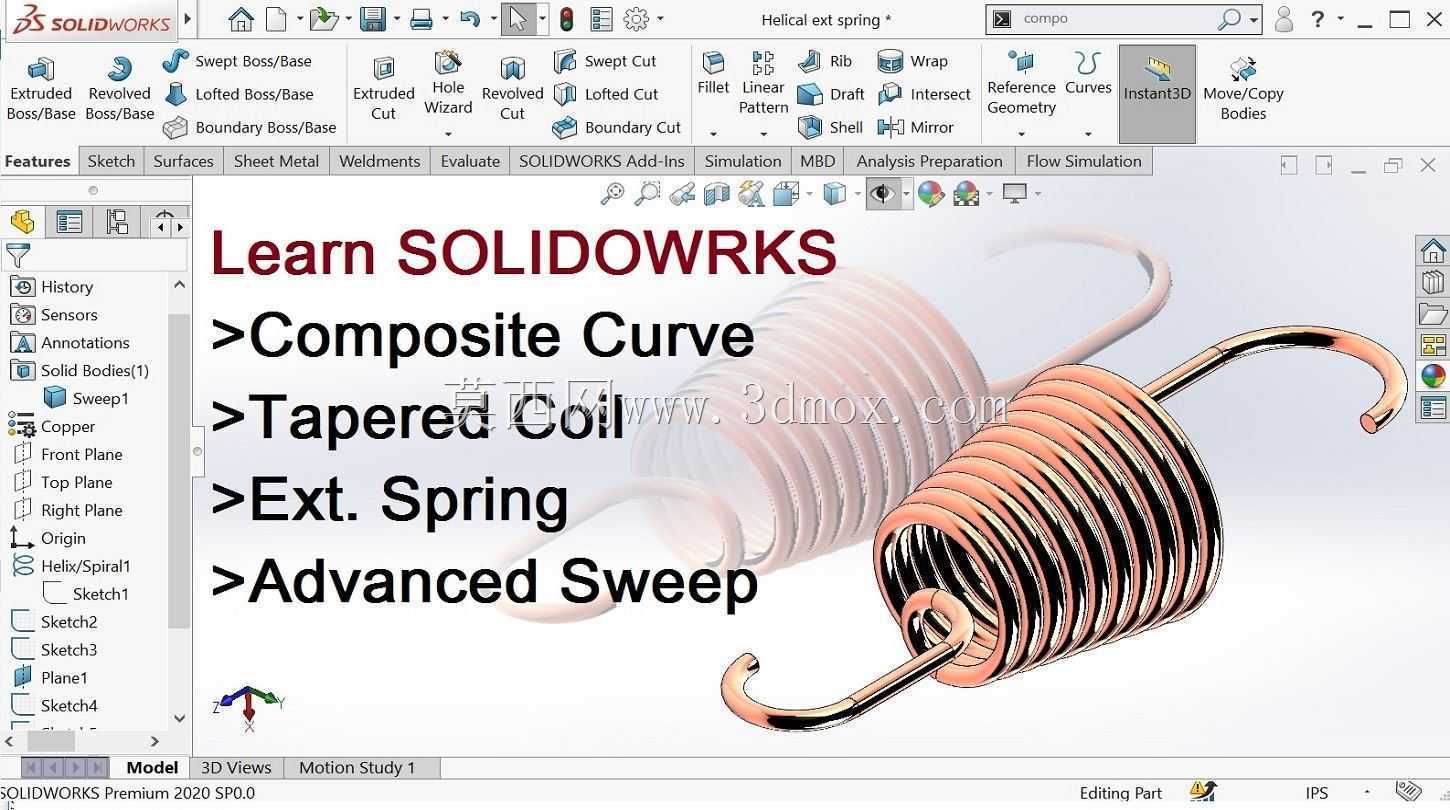

　　建模过程中，簧体部分通过螺旋线路径搭配扫描特征生成，保证每一圈簧丝的截面轮廓连续一致，两端挂钩的曲线和螺旋线末端做相切衔接，过渡位置的曲率连续变化，还原实际绕簧加工时钢丝的弯折形态。整个零件的外形边界清晰：圆柱簧段的外径决定了安装时径向需要预留的避让空间，两端挂钩的外伸长度、钩口圆弧直径则直接对应安装点位的销轴尺寸——挂钩内圆弧直径要比配套挂装销轴大0.5~1mm，既保证装配后挂钩可以灵活转动不卡滞，也不会因为间隙过大导致工作时出现冲击窜动。

　　安装布局上，这类弹簧通常沿轴向布置在两个挂点之间，设计选型时需要先确认两个挂点的中心距：弹簧自由长度要小于安装后的初始挂装间距，让弹簧在装配完成后就存在一定的初拉力，避免设备空载时弹簧松脱、挂钩从销轴上滑脱；工作行程内的最大拉伸长度不能超过弹簧材料对应的许用伸长量，防止簧丝应力超过弹性极限出现塑性变形，卸载后无法复位。径向空间上，要在簧体外圈和周边构件之间留出均匀间隙，避免弹簧受拉伸长、外径小幅收缩的过程中和相邻零件发生摩擦剐蹭，磨损钢丝表面镀层或者产生额外卡阻。

　　和压缩弹簧相比，拉伸弹簧的初始密圈结构让它在相同外形尺寸下可以获得更长的有效工作行程，两端一体挂钩的形式也省去了配套弹簧座、导向杆的加工成本，在安装空间紧凑、需要简单可靠复位拉力的中小载荷工况下，这种结构的装配效率和使用性价比都更突出。建模时完整还原的挂钩弯折弧度、簧圈贴合状态，也能直接用于后续机构的运动干涉检查，在虚拟装配阶段就验证弹簧全行程运动过程中不会和周边摆杆、机架壁面发生碰撞，提前规避装配阶段才发现的空间布局问题。
