汽车传动用斜角锥齿轮结构设计

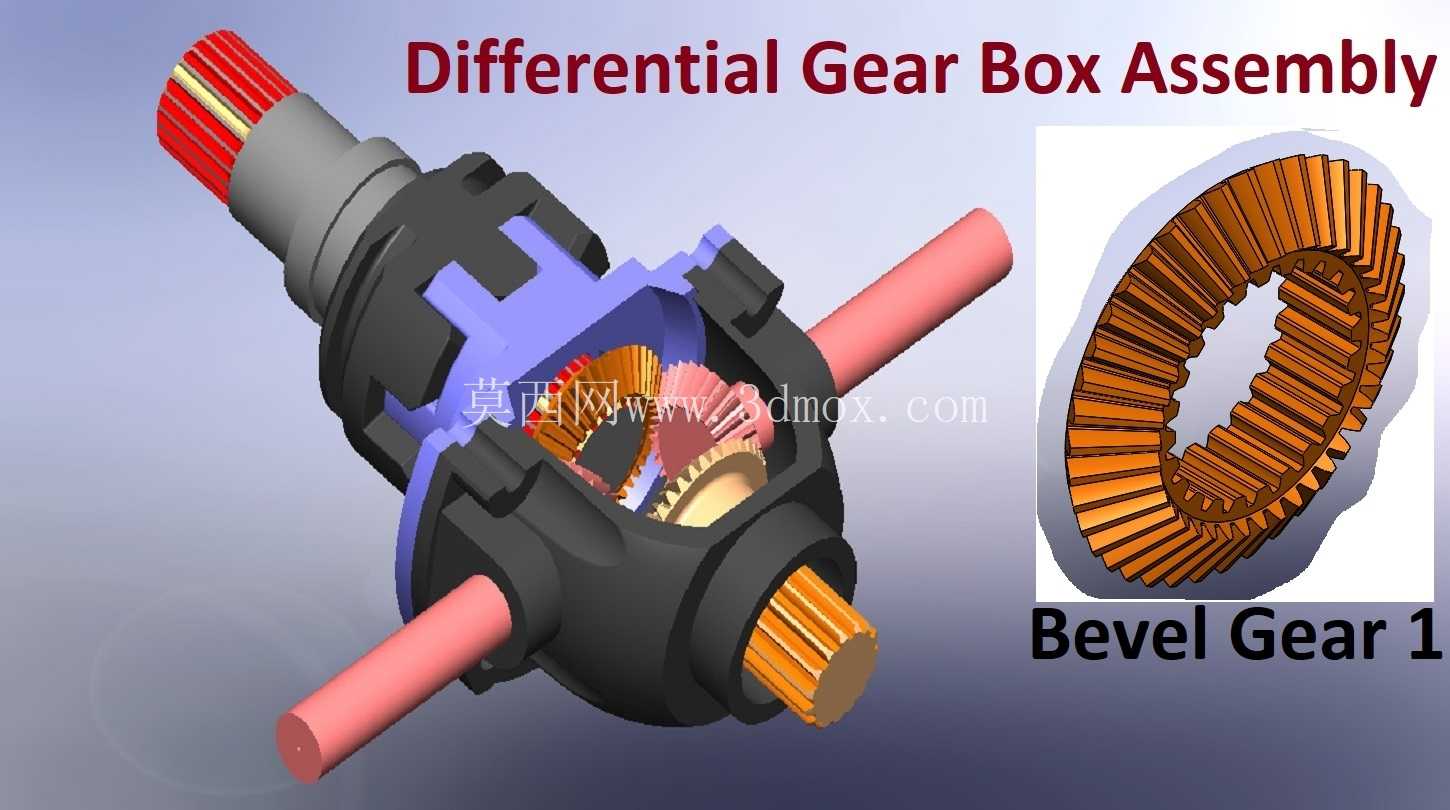

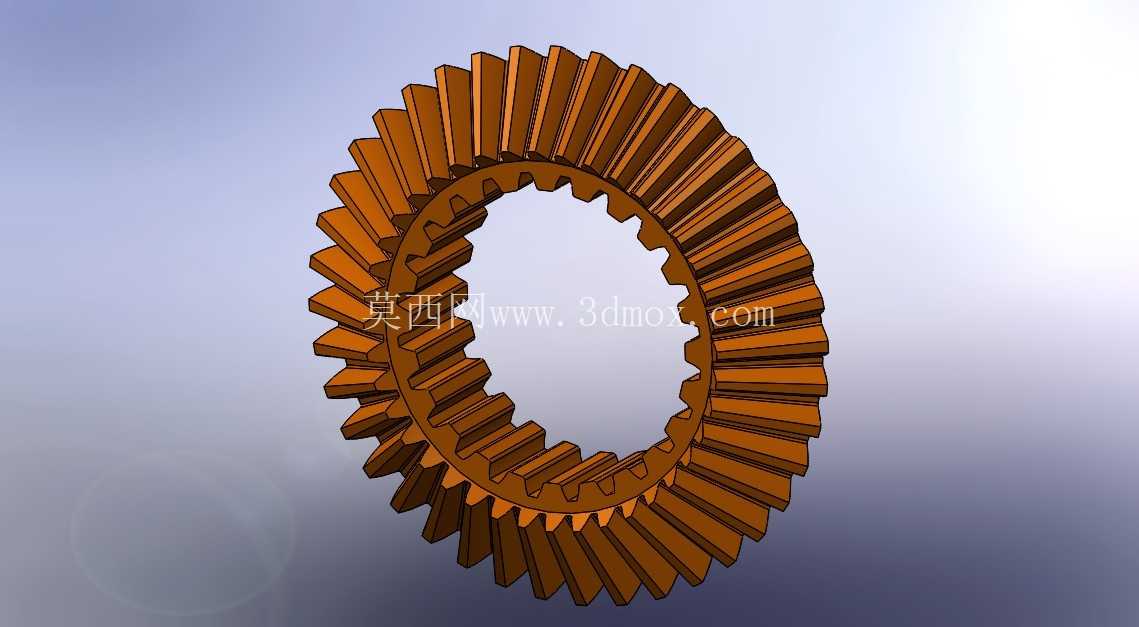

　　设计过程中首先确定了相交轴传动的轴交角为90度，匹配主流乘用车辆差速器的安装空间边界，齿形采用渐开线锥齿形制，齿向做斜向修形处理，相比直齿锥齿轮，斜角结构的齿面重合度更高，传动过程中多齿同时啮合的占比更大，能够有效降低传动过程中的冲击与噪音，提升高速行驶时的传动平顺性。齿轮内孔设计有内花键结构，用于和半轴齿轮或者差速器壳体的配合轴段实现周向固定，花键参数匹配对应车型的半轴花键规格，保证扭矩传递过程中无相对窜动，内孔与端面的垂直度公差控制在0.02mm以内，避免装配后出现齿面偏载的问题。这款斜角锥齿轮主要应用于汽车差速器传动总成中，作为动力换向传递的核心承载零件，负责将主减速器输出的动力换向传递至两侧半轴，适配前置后驱、四驱车型的驱动桥差速机构，同时也可用于部分工程机械、农用机械的转角传动工位，满足相交轴之间的旋转动力传递需求。从实际工况适配来看，这类锥齿轮需要承受车辆起步、爬坡、急加速时的瞬时冲击载荷，同时在车辆转弯过程中配合差速器实现两侧车轮的差速转动，避免轮胎拖磨，因此齿部的接触强度、弯曲疲劳强度是设计过程中优先考量的核心指标。

　　齿轮的安装基准面为背部的定位端面，装配时该端面与差速器壳体内的定位台阶面贴合，通过螺栓或者卡簧实现轴向固定，因此设计时对定位端面的平面度提出了较高要求，避免压紧后齿轮出现倾斜导致啮合间隙不均。齿部参数设计阶段，通过调整齿顶高系数、变位系数来优化齿面接触区的位置，保证在额定载荷下接触斑位于齿面中部，避免出现齿顶、齿根接触导致的早期磨损，同时对齿端做倒角处理，方便装配过程中顺利进入啮合位置，避免装配时磕碰损伤齿尖。从外形尺寸来看，该齿轮的最大外径适配主流紧凑级车型的差速器壳体内部安装空间，齿圈厚度满足最大传递扭矩下的刚度要求，不会在峰值载荷下出现齿部变形过大导致的啮合失效。

　　实际建模过程中，先通过参数化方程生成单个齿的齿廓曲线，通过阵列生成整圈轮齿，之后对齿根位置做圆角过渡处理，降低应力集中系数，避免交变载荷下齿根位置出现疲劳裂纹。内花键部分采用渐开线花键形制，齿侧配合选取间隙配合，保证装配顺畅的同时减少传动回程。在实际应用场景中，这类齿轮通常采用20CrMnTi材质经渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-45，既保证齿面的耐磨性能，又让芯部具备足够的韧性承受冲击载荷。建模时预留了热处理变形的补偿量，齿向修形量根据实际热处理后的变形规律做了对应调整，保证热处理后无需过多磨齿加工即可满足啮合精度要求。

　　对于结构设计从业者来说，这类锥齿轮的建模重点在于齿面的准确生成，很多新手容易忽略齿面的修形参数，导致生成的模型啮合时出现干涉或者接触区偏移的问题，实际建模时需要结合啮合仿真结果反复调整齿向、齿形的修形参数，保证装配后啮合间隙在0.1-0.3mm的合理区间内，间隙过大会导致传动冲击噪音过大，间隙过小则容易在热态下出现卡滞问题。另外齿轮的减重设计也做了考量，在非配合的端面位置做了均匀分布的减重凹槽，在不影响整体结构刚度的前提下降低零件自重，减少差速器总成的旋转惯量，提升传动响应速度。安装边界方面，该齿轮的外围最大回转直径需要与差速器壳体内壁保留至少3mm的安全间隙，避免旋转过程中与壳体发生剐蹭，内花键的有效配合长度不小于花键大径的1.2倍，保证花键连接的强度足够，定位端面的外径尺寸与差速器壳体的定位台阶采用过渡配合，保证装配后的同轴度公差在0.03mm以内，避免齿面出现偏载磨损。
