航模涡喷前置反向驱动动力单元装配

　　这套三维数模围绕遥控航模进气道前端的动力布置展开，核心呈现的是双电机反向驱动单元在机头锥后方的装配关系，不是单纯把电机零件摆进机身，而是把安装座、锁紧环、电机筒体、进气整流锥和机身蒙皮之间的配合边界完整搭出来，方便结构设计人员核对装机时的干涉、走线和维护空间。

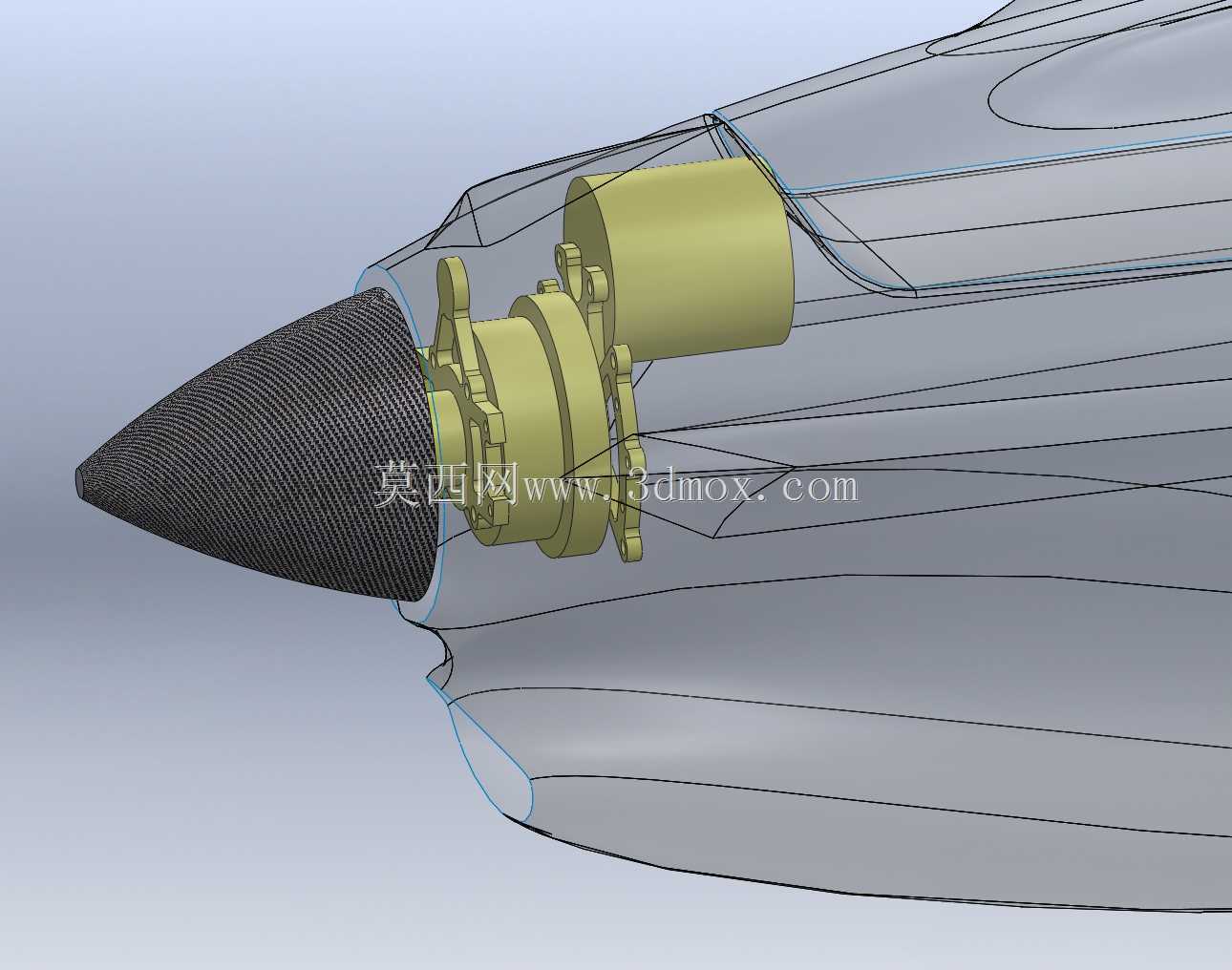

　　从实际使用场景看，这类动力方案多用于F3A特技机、像真喷气机以及大尺寸固定翼验证机的机头段设计。航模在追求像真外观时，机头进气口内部不能随意堆置零件，电机外径、安装法兰厚度、桨座或驱动轴伸出长度都会直接影响进气道线型；数模里把锥形网罩、驱动单元和半透明机身曲面放在同一装配环境中，正是为了检查动力件装入后，外壁是否顶到蒙皮、前端锥罩是否能平顺对接、后端筒体是否侵占设备舱空间。

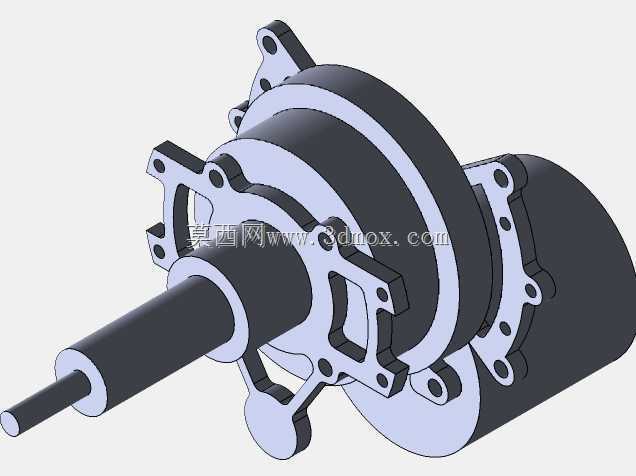

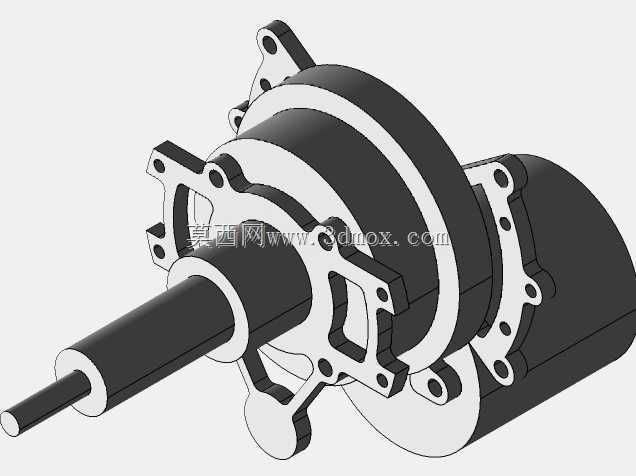

　　功能结构上，动力单元采用分段筒体形式，靠近锥罩的位置布置安装法兰与连接环，后端圆柱段为电机主体。法兰上的凸耳、孔位和环形台阶承担定位与传力作用，工作时螺旋桨或涵道产生的拉力、扭矩以及特技飞行中的交变载荷，都要通过这些接触面传到机身隔框。建模时不能只看外形相似，法兰贴合面需要保留足够的压紧面积，凸耳根部要和机身加强框对应，否则飞行中容易出现电机座松动、振动放大甚至整流罩偏磨。

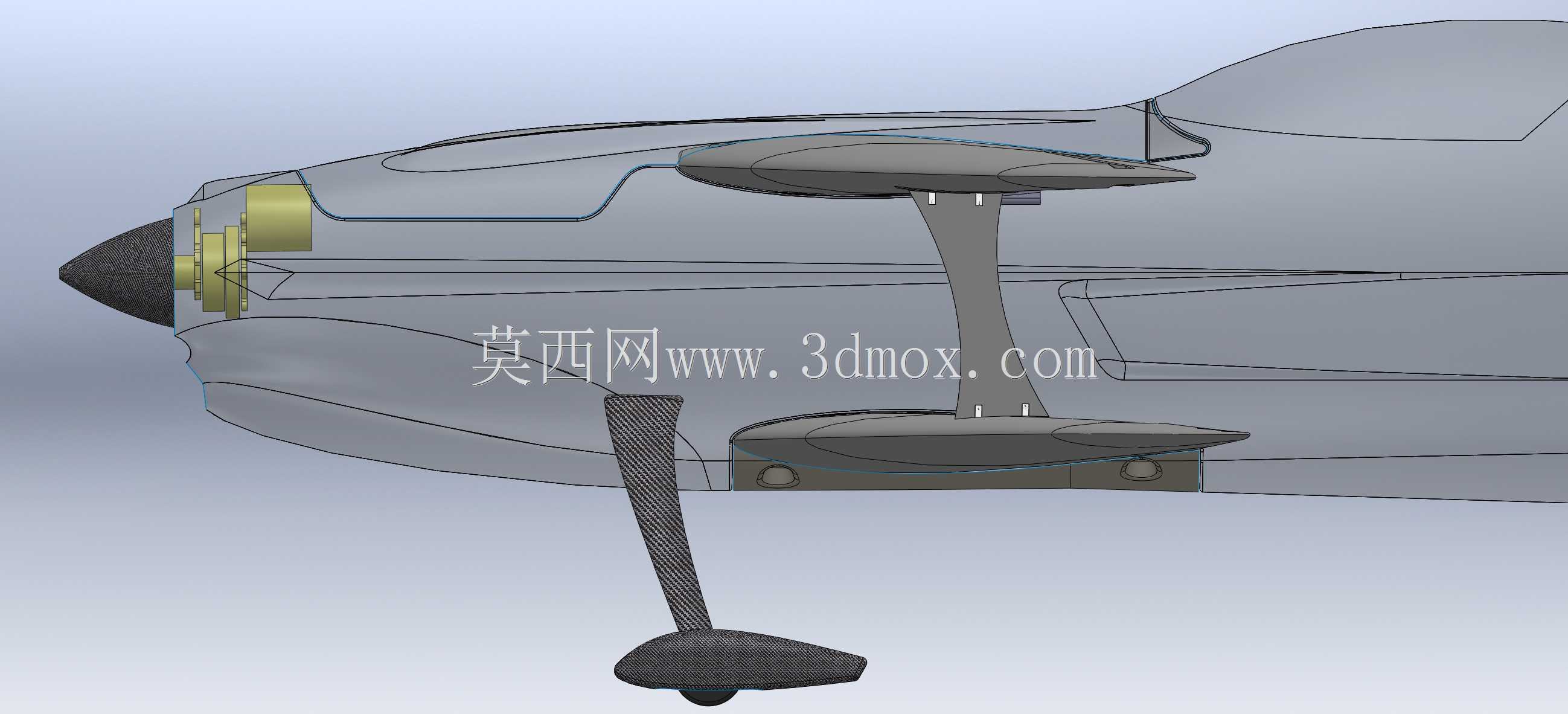

　　设计思路上，反向驱动的价值在于调整重心和缩短传动路径。把动力组件尽量靠前布置，可以平衡尾翼、舵机和电池等后部重量，使整机重心落在机翼气动允许范围内；同时，驱动轴与前端旋转件直接相连，减少多余支架和长轴传动，有利于控制同轴度。数模中电机筒体与安装环之间保留了台阶定位，这种结构在装配时可先径向找正，再通过紧固件锁紧，比单纯依靠螺丝侧向夹紧更稳定，也便于拆装维护。

　　外形尺寸与安装边界是这套模型最需要关注的部分。电机圆柱段外径决定了进气道最小通过截面，若机身蒙皮按像真外形收窄，筒体周围必须留出气流通道和检修间隙；前端法兰直径大于电机本体，安装时需要从设备舱侧向前推入，或者设计可拆卸隔框，否则会出现数模能看见、实物装不进去的问题。锥罩后端与法兰之间还要预留旋转间隙，避免振动时网罩、桨座与固定件擦碰。

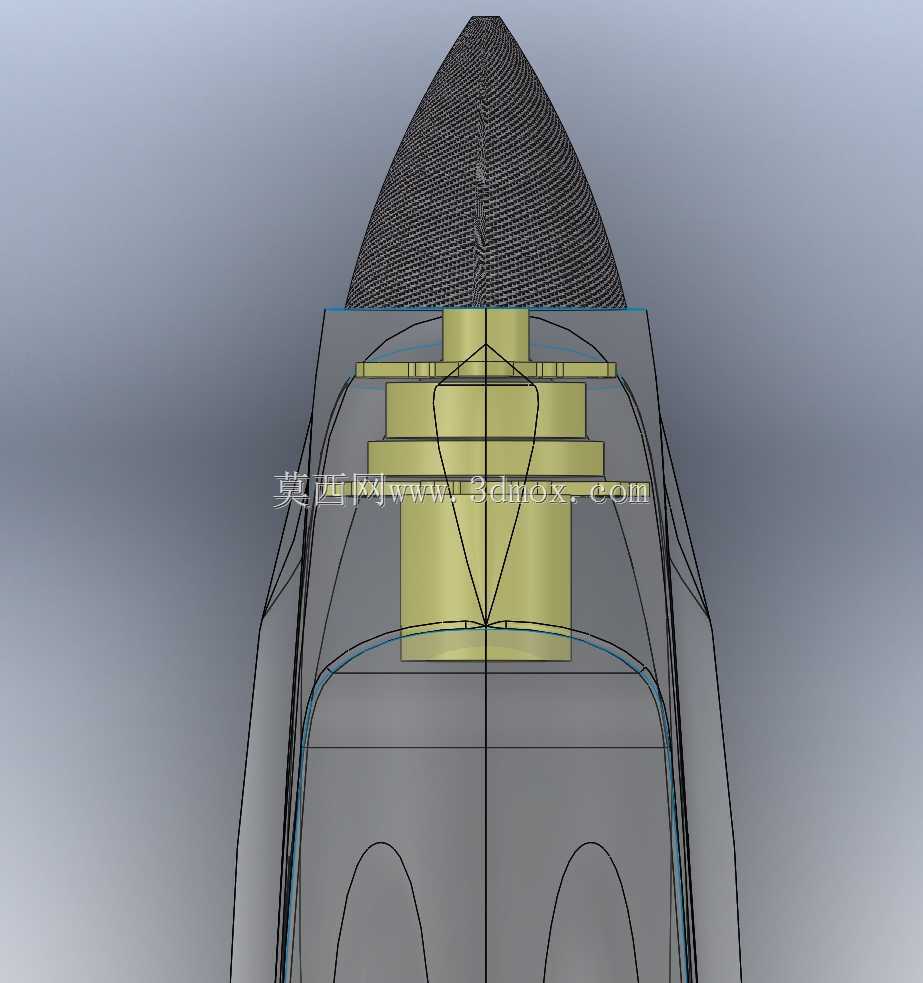

　　在工程核对中，可以借助机身透明曲面直接观察三条关键边界：一是电机外圆与蒙皮内壁的径向间隙，二是安装耳片与隔框安装面的贴合范围，三是后端电调接线和冷却气流的通道。对于航模结构而言，轻量化很重要，但安装座不能无限制削薄；法兰环、凸耳和隔框连接处应形成连续传力路径，靠近孔位的位置避免尖锐过渡。若后续改用不同KV值电机，只需替换筒体长度和直径参数，再重新检查机头罩、进气锥和设备舱的干涉关系。

　　整体来看，该装配数模适合用于航模动力舱布局验证、机头整流外形设计以及安装支架方案推敲，能够帮助设计者在加工前看清动力件与机身曲面的真实配合，而不是停留在单件外观建模层面。
