NACA0010对称翼型气动仿真几何

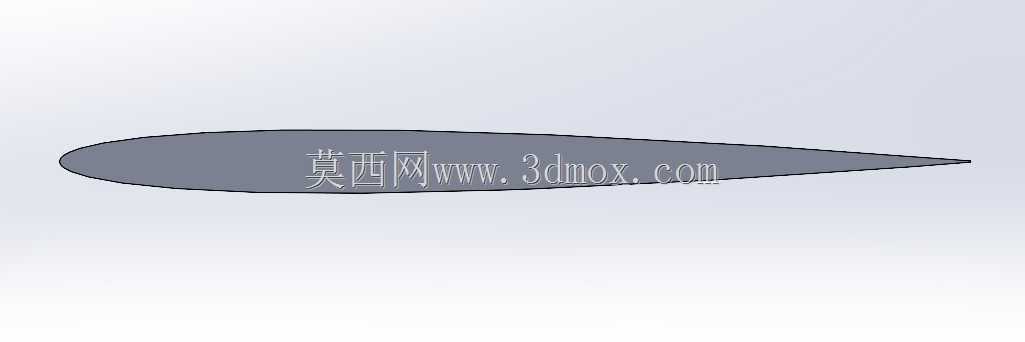

　　该几何围绕低速航空与小型无人飞行器常用的NACA0010对称翼型展开，核心不是复杂装配机构，而是一条可直接进入流场计算、外形校核和机翼结构布置的基准翼面。翼型最大厚度位于弦向前部约30%位置，厚度与弦长之比为10%，前缘圆润、后缘收窄，上下表面关于弦线对称，因此在零迎角下理论升力为零，压力分布上下对应，适合用于舵面、尾翼、对称机翼以及需要正反迎角工作的气动部件。

　　在实际工程中，这类翼型常出现在小型固定翼无人机的垂直尾翼、水平安定面、特技飞行器主翼，以及部分风洞教学和流体验证项目中。对称翼型的价值在于迎角由负到正变化时，气动响应较为连续，飞行器在倒飞、快速滚转或舵面偏转工况下仍能保持较明确的力效关系。对于尾翼设计，它可以减少安装角带来的预置力矩，使结构布置和配平计算更直观；对于教学或仿真流程，它又能作为标准算例，用来检查网格划分、边界条件、湍流模型和升阻系数提取是否合理。

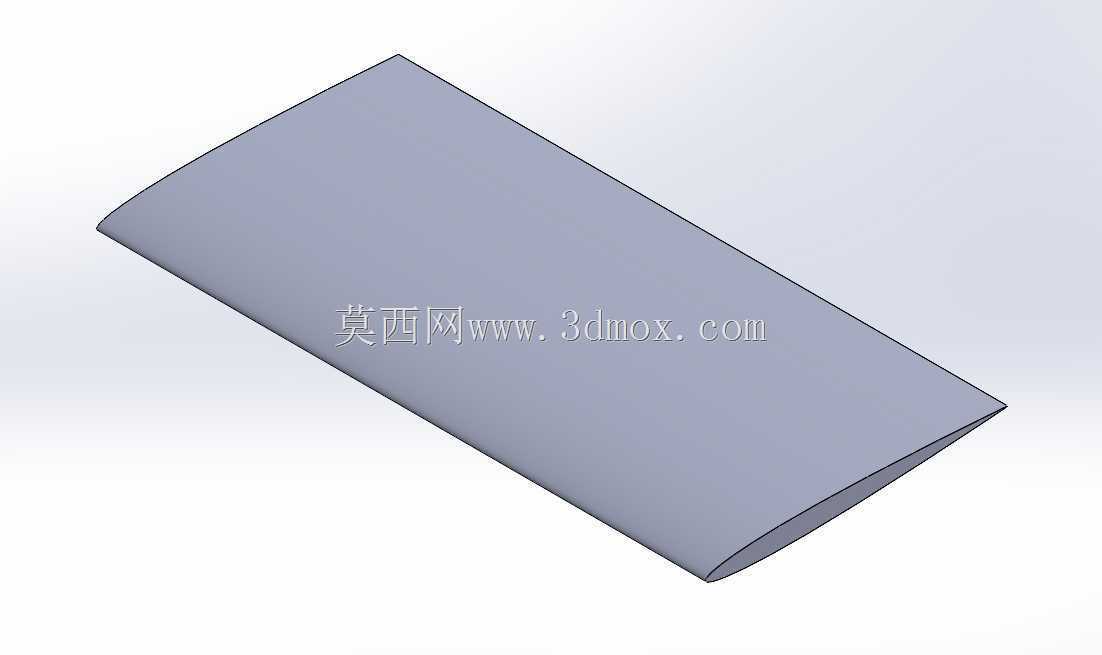

　　建模时首先需要保证翼型轮廓的光顺性。前缘区域不能用过少折线替代，否则流体在驻点附近加速时会产生不必要的压力波动；后缘虽然薄，但几何闭合处应保持明确边线，避免网格生成时出现重叠面或法向混乱。若用于CFD模拟，翼面通常沿展向拉伸形成有限翼展，也可保留二维截面进行平面外流场计算。二维算例侧重截面升阻特性、压力系数曲线和分离迎角判断；三维算例则需要进一步考虑翼尖涡、展弦比、根梢比以及翼面与机身的干扰。

　　外形尺寸的处理应围绕弦长建立比例关系。翼型坐标本身是无量纲数据，导入三维软件后可按目标弦长缩放，再依据展弦比确定翼展。安装边界主要集中在翼根区域：若作为尾翼，需要在弦向内部预留舵机摇臂、连接梁或碳管穿孔位置；若作为主翼，则应结合翼梁、翼肋和蒙皮厚度判断内部可用空间。NACA0010相对厚度不大，内部布置空间有限，强调节点轻量和低阻力时，可将承力件靠近最大厚度区，使外表面仍维持理论翼型，不因螺钉、梁帽或连接件凸起破坏流场。

　　从气动特性看，薄对称翼型在中小迎角下阻力较低，俯仰力矩特性简单，适合通过仿真获得升力系数随迎角变化的斜率，并观察失速前表面负压峰值的发展。设计过程中不能只追求几何形似，还要关注表面曲率连续性、后缘夹角、展向端部处理和计算域阻塞比。风洞或虚拟流场中，翼面与壁面、机身或短舱的距离会改变局部流速；若模型用于验证计算，应保留足够远的远场边界，减少边界反射对压力分布的影响。

　　结构设计人员使用该几何时，可在翼型内部叠加翼肋站位、主梁轴线和后缘操纵面分区。翼肋外形应与理论曲面贴合，主梁宜穿过厚度较大的区域以获得弯曲刚度，后缘若布置副翼或方向舵，需要在铰链线处保留足够的安装边。对于三维打印或数控加工的验证件，后缘不能无条件按理论零厚度处理，应根据工艺能力设置最小壁厚，同时在气动分析中说明实际后缘钝度带来的差异。

　　整体而言，该作品提供的是一种航空产品前期开发中非常基础但关键的气动外形载体。它把翼型理论、流场分析和结构安装约束连接在一起：外形上服务于升阻力评估，结构上为翼梁、翼肋和舵面连接提供边界，仿真上则可作为网格独立性、湍流模型选择和气动系数校核的标准对象。
