四缸内燃机活塞连杆曲轴总成

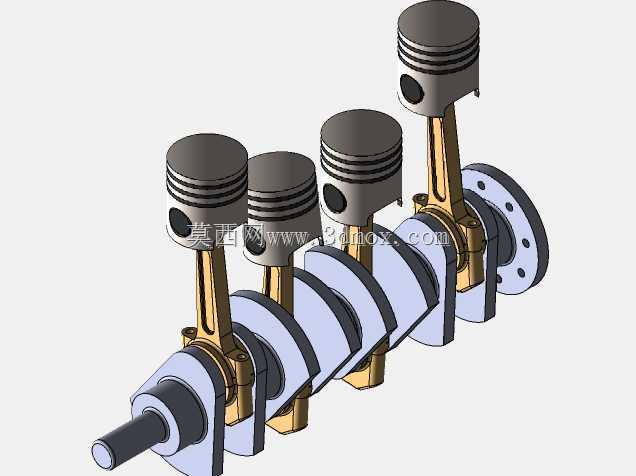

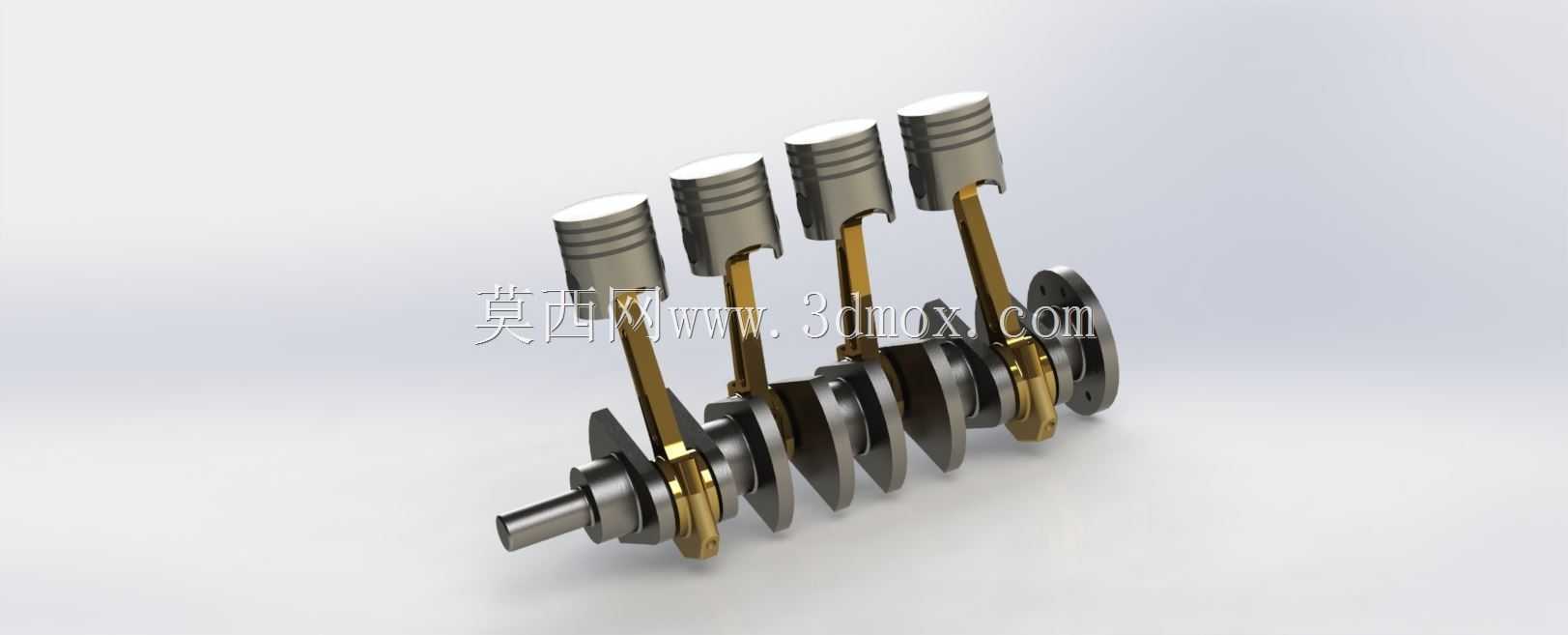

　　这套曲柄连杆机构总成面向往复式内燃机的核心运动单元开发，完整还原了四缸直列机型中活塞、连杆、曲轴三者的装配关系与运动配合逻辑，是动力机械设计中最典型的运动转换机构。在实际整机布局里，该总成布置于气缸体下部的曲轴箱腔体内，上端活塞沿气缸套轴线做往复直线运动，下端曲轴通过主轴颈支撑在缸体主轴承座上，连杆作为中间传力构件，把燃气燃烧作用在活塞顶面的爆发压力，转化为曲轴持续旋转的扭矩输出，最终驱动整车传动系统或者发电机组的负载端运转。

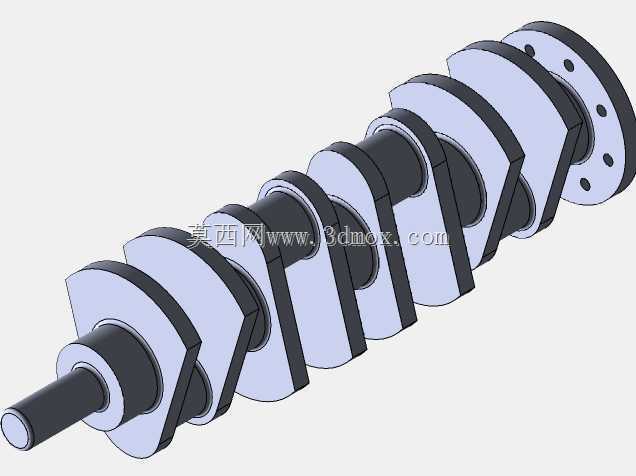

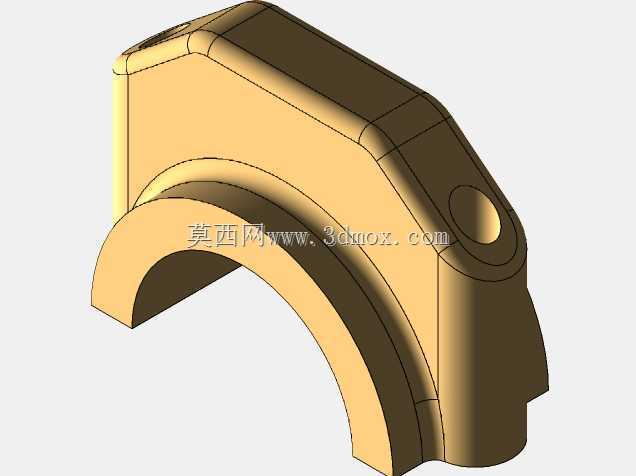

　　从结构拆分来看，活塞部分采用了内燃机常用的平顶活塞构型，头部预留了多道环槽位置，分别对应气环与油环的安装，气环负责密封燃烧室高压燃气，油环则在往复行程中刮除气缸壁多余润滑油，避免机油窜入燃烧室。活塞销座孔与连杆小头通过活塞销铰接，连杆大头采用剖分式结构，配对轴瓦抱紧曲轴连杆轴颈，剖分面的定位结构保证装配后连杆大头孔的圆度与同轴度，承受做功冲程中数千牛级的交变冲击载荷。曲轴为整体锻造式四缸曲轴，沿轴向依次布置四个连杆轴颈，相邻缸的曲柄销按照四缸机1-3-4-2的发火间隔角错开180度排布，两端主轴颈与缸体主轴承配合，输出端延伸出法兰用于连接飞轮，前端预留带轮安装位驱动配气机构与附属附件。

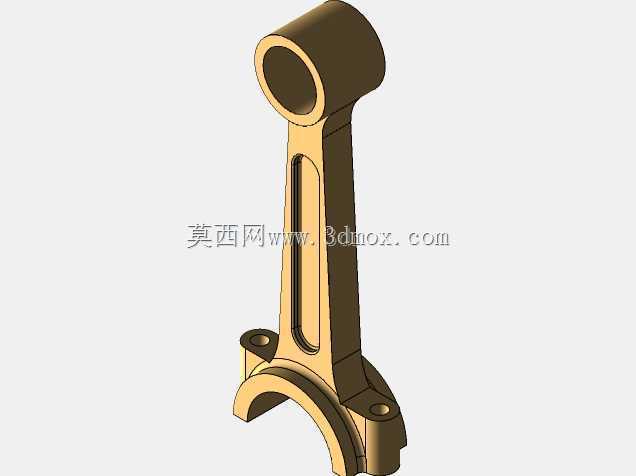

　　建模过程中首先完成各单件的结构参数化搭建：活塞部分先绘制外轮廓回转体，再切割出环槽、销座与内腔减重结构，活塞顶面到裙部的型线按照热膨胀差异做了微缩设计，冷态下裙部略带椭圆度，工作受热后趋近正圆，避免拉缸。连杆建模区分杆身工字形截面，该截面在保证抗弯抗扭刚度的前提下大幅降低往复运动质量，小头端压入青铜衬套，大头端配对连杆盖并预留螺栓孔位。曲轴建模重点处理曲柄臂的平衡重结构，四块平衡重随曲轴一体成型，用于抵消活塞连杆往复惯性力与曲轴旋转离心力，降低整机振动。

　　装配阶段严格按照实际工艺顺序约束：先将曲轴主轴颈与缸体主轴承座做同轴心配合，限定曲轴仅保留绕主轴轴线的旋转自由度；再依次将四个连杆大头与对应连杆轴颈铰接，连杆小头与活塞销座通过活塞销同轴配合，活塞外圆柱面与气缸套内壁添加同轴心约束并保留轴向滑动自由度。完成约束后可直接在运动仿真模块中添加驱动，模拟曲轴连续旋转时活塞的上下止点运动轨迹，验证活塞行程与曲轴回转半径的对应关系——活塞行程等于两倍曲柄半径，该参数直接决定内燃机的排量大小，四缸总排量为单缸工作容积乘以缸数，是整机动力匹配的核心指标。

　　安装边界方面，曲轴轴向通过两端止推垫片限定窜动量，径向间隙由主轴瓦的配合公差控制，通常主轴颈与轴瓦间隙控制在0.03~0.08mm区间，连杆大头与连杆轴颈间隙略小，保证高压油膜形成。活塞与气缸壁的配合间隙按照铝合金活塞与铸铁缸套的热膨胀差设定，冷态间隙约0.02~0.05mm，活塞销与销座孔采用全浮式配合，工作时活塞销可在销孔与连杆小头衬套内自由转动，磨损均匀。整机外围匹配时，曲轴前端需预留正时齿轮、减振皮带轮的安装空间，后端飞轮壳接口需与变速箱或发电机壳体对接，活塞顶部燃烧室凹坑需与气缸盖气门避让位置对齐，避免气门运动干涉。

　　这套机构的设计合理性直接决定内燃机的可靠性、振动噪声水平与动力输出效率，建模阶段完整还原运动副配合关系，可提前校验运动行程中活塞是否碰气门、连杆是否与缸体曲轴箱内壁发生干涉，平衡重的配重角度是否能抵消一阶二阶惯性力，为后续整机详细设计、零部件强度校核与运动仿真提供精准的三维装配基础。
