隐身构型无人作战喷气战机

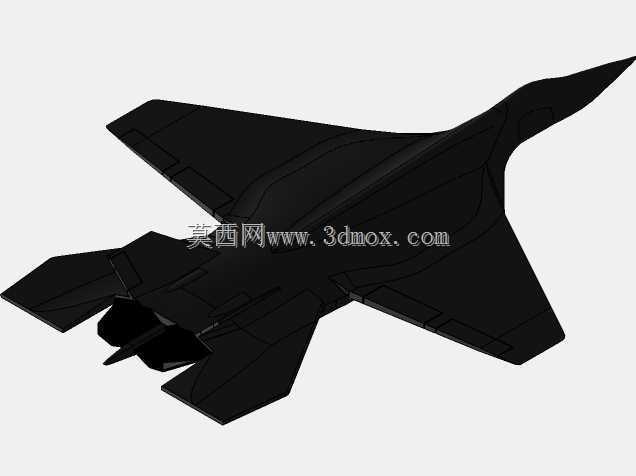

　　这套三维构型围绕低空突防与长航时察打任务展开，整机采用翼身深度融合的无附面层隔道隐身修形思路，机头做尖锐棱边菱形截面过渡，将正面入射雷达波向非威胁象限集中散射，机身侧面与机翼上表面形成连续平滑的倾角曲面，没有传统战机的直角台阶与外挂突出物，所有口盖、舵面接缝都沿平行棱边准则对齐，把全机强散射源数量压到极低水平。后体采用宽间距双发布局，尾喷口做埋入式修形，与后机身尾撑结构整合，既遮挡涡轮叶片的正面雷达反射，也能通过后机身结构对喷流红外辐射形成侧向屏蔽，尾翼采用全动V型倾斜尾翼，同时替代传统垂尾与平尾的航向、俯仰操纵功能，减少翼面数量的同时进一步降低侧向雷达反射截面积。

　　从任务场景来看，该构型可适配前沿战场纵深侦察、时敏目标精确打击、高危空域电子诱骗与协同有人机编队作战等场景，无需预留乘员生命保障系统，机身内部空间可以全部留给燃油舱、内置弹舱与航电任务设备，相比同吨位有人战机，航程与载荷冗余度明显提升。机翼采用大后掠切尖三角翼，翼身融合边条从机头两侧自然延伸至翼根，在大迎角机动时能够拉出稳定脱体涡，给机翼外段提供额外涡升力，兼顾高速冲刺与低速巡航的升阻特性，机翼后缘设置多段襟副翼，配合V尾的差动偏转，可实现无垂尾状态下的航向稳定控制，舵面偏转余量预留充足，满足全包线飞行的操纵权限要求。

　　结构分区上，机头段预留雷达天线阵面安装空间，棱边内部框架做倾斜安装面，适配有源相控阵雷达的阵面倾角要求；机身中段为主承力盒段，两侧设置内置武器舱，舱门采用锯齿边缘设计，闭合后与机身表面齐平，舱内挂点可适配小直径精确制导弹药与巡飞弹，不需要外挂武器破坏隐身外形；中后段布置两台涡喷发动机的安装节，发动机轴线与机身轴线保持小间距外倾，降低单发失效时的推力不对称力矩，进气道采用背负式S弯隐身体系，进气口布置在机身背部上方，利用机身遮挡地面方向的雷达入射，S弯管道完全遮蔽发动机压气机正面，管道内壁敷设吸波结构层，进一步削弱进气道腔体反射。

　　外形尺寸方面，整机翼展与机身长度的比例控制在0.8左右，属于中型无人战机量级，机身最大宽度满足内置弹舱与发动机并排安装的边界要求，整机高度控制在常规机场保障设备的作业范围内，起落架采用前三点起落架布局，前起落架布置在机头下方雷达罩之后，主起落架收纳于机身中部两侧的起落架舱内，舱门同样做锯齿修形，起降接地角预留足够余量，避免尾喷口与尾部结构在大迎角着陆时擦地。全机表面维护口盖全部采用内陷式齐平安装，口盖边缘做导电密封条安装槽，保证整机电磁连续性，地面保障时的加油、充电、弹药装填口都布置在机身侧面与腹部，地勤作业动线互不干扰，适配前线机场的快速出动保障流程。建模过程中所有曲面都保持G2连续过渡，棱边转折处的曲率变化均匀，既可以直接作为气动仿真的输入几何，也能为后续结构详细设计、隐身性能测算提供准确的数字样机基准。
