军用电子战传感器吊舱合金安装外壳

　　该结构件面向固定翼飞机及旋翼类平台的电子战任务载荷安装需求，承担传感器吊舱与机身挂点之间的承力连接、载荷定位与外部防护功能。零件本体采用1060铝合金加工思路构建，材料密度低、切削工艺性好，在满足中等强度承载要求的同时，能够有效控制外挂载荷的整体重量，降低对飞机气动配平与挂载余量的影响。

　　从实际使用场景看，这类外壳安装架并不直接参与电子信号的收发处理，而是为传感器单元提供稳定的机械基准。飞行过程中，吊舱会经历振动、气动压差、温度循环以及机动过载，安装结构必须把传感器相对机身的位置约束在允许范围内，避免因支架变形引起探测指向偏差。模型中部设置大直径圆形沉孔，用于容纳传感器筒体或吊舱转接段，孔口周围形成连续的环形支撑面，可分散紧固件附近的局部应力。孔壁与端面的过渡区域保留了较厚的材料带，防止在拧紧安装螺栓时出现局部压陷。

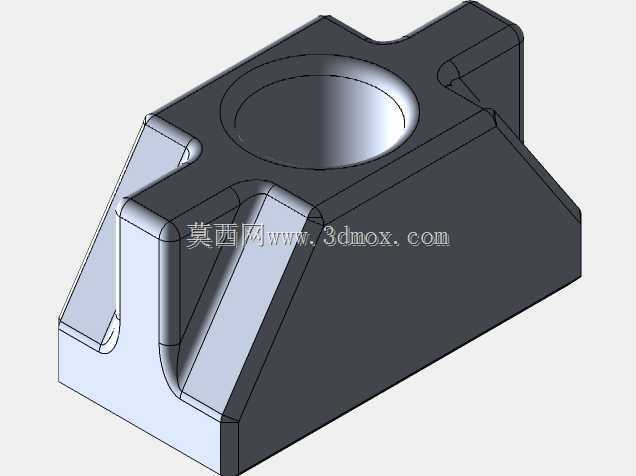

　　外形上，零件主体呈梯形块状，两侧向上延伸出带安装面的支耳结构，支耳与中央承力区之间通过斜向加强筋连接。这种布置不是单纯追求外观棱角，而是按照载荷传递路径组织材料：传感器的重量经中央孔位传入底座，再由两侧筋板分流到支耳安装孔，最后传递到机身挂点。斜筋既提高了抗弯和抗扭刚度，又比整块实体包覆结构减轻了质量。底座边缘做出阶梯式轮廓，能够在有限包络内避让相邻蒙皮、管路或线束，减少现场装配时的干涉风险。

　　建模时需要重点控制安装边界。中央圆孔的同轴度、孔端面与底面的平行度，以及两侧支耳孔位的相对距离，都会影响传感器装入后的姿态。支耳孔区应按实际螺栓规格预留通孔或配合间隙，孔周不宜设置尖锐转角；模型中可见的圆角过渡有利于降低应力集中，也符合铝合金数控加工后的刀具路径特征。外壳底部平面作为主要贴合基准，装配时与挂架支撑面接触，因此平面度和表面粗糙度需要在工程图中明确，避免因贴合不实导致振动放大。

　　结构设计还兼顾了任务设备的维护性。传感器从上部圆形开口装入后，可通过周边紧固件压紧，外壳侧面和下部的实体区域提供防护，使内部器件在起降、气流冲刷和地面操作中不易受到磕碰。对于需要频繁拆装检查的任务吊舱，这种开放式孔位与刚性支架结合的方式，比完全封闭壳体更便于对准和检修。若后续需要增加减振垫、密封环或导线引出口，可在环形端面和侧壁预留加工余量，不必重构主体承力框架。

　　在三维结构处理中，应先建立中央筒体轴线、底部安装基准和两侧挂点孔位，再生成外轮廓与加强筋。这样能够保证关键接口优先约束，后续调整外形壁厚或倒角时不会破坏装配关系。拔模方向、刀具可达性和最小壁厚也需要同步检查：1060铝合金虽然易加工，但支耳根部、沉孔底部和筋板交汇处若壁厚突变，仍可能在热处理或振动环境下产生变形。整体结构体现了航空外挂件以接口可靠、载荷路径清晰、重量受控为核心的设计逻辑。
