轻量化齿轮齿条直线驱动锁止机构

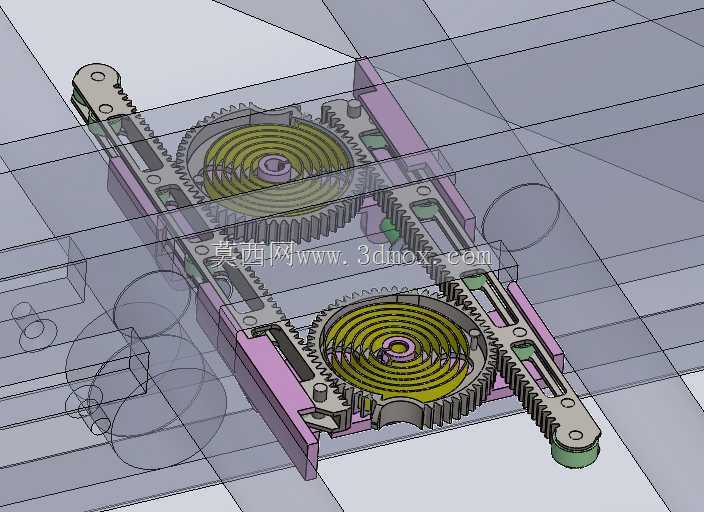

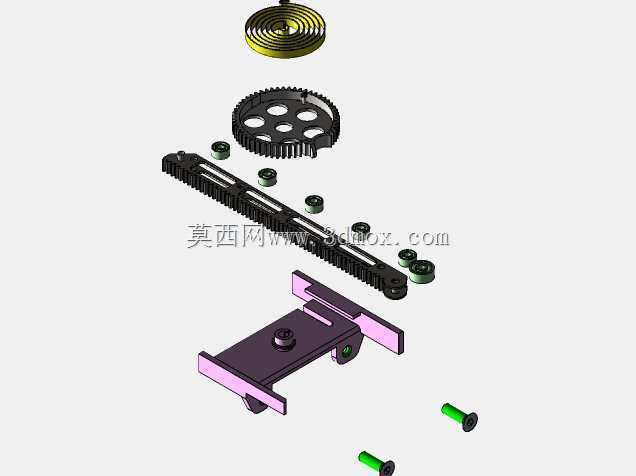

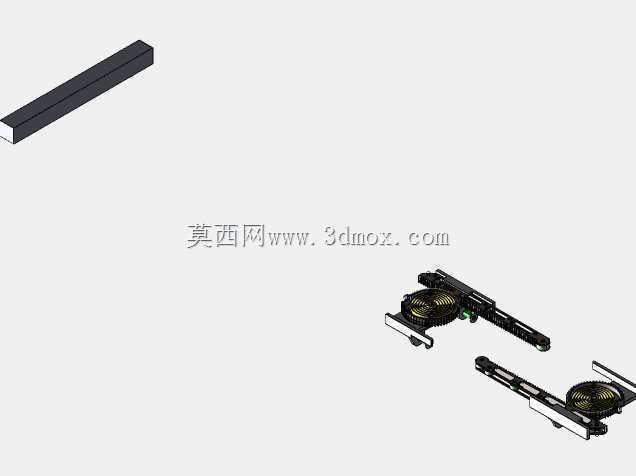

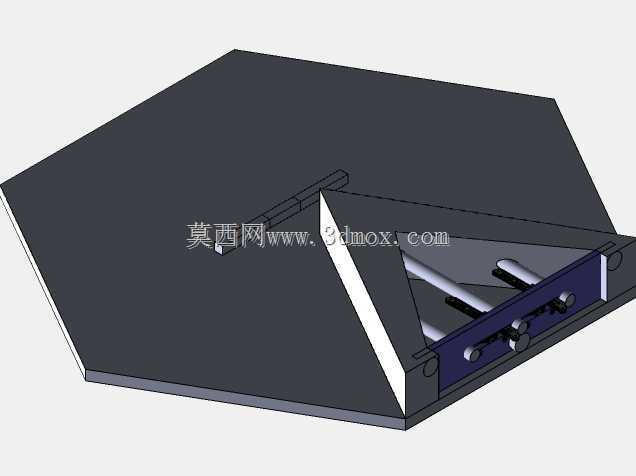

　　这套结构围绕小载荷直线动作与位置锁止需求展开，核心由带齿直齿条、复合齿轮组、限位安装板和导向约束件组成，整体采用扁平化布置，所有传动件沿同一平面排布，没有复杂的空间交错轴系，在狭小安装腔内即可完成动力传递与行程锁定。从实际使用场景看，这类机构常见于小型实验装置、轻载舱门启闭、桌面自动化夹具、教学演示平台以及需要短距离精确直线进给的微型设备中；当输入端带动齿轮转动时，啮合齿条沿导向方向做直线运动，齿轮副在传动过程中同时承担减速增扭作用，输入端较小的扭矩即可推动齿条克服负载完成推拉动作，停止驱动时，齿面啮合形成的机械约束可直接锁定齿条位置，无需额外加装电磁锁或气动插销，在断电、断气工况下仍能保持当前位姿，避免负载滑移。

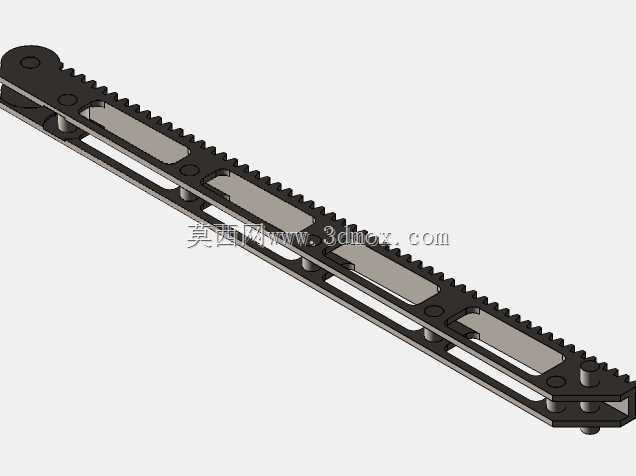

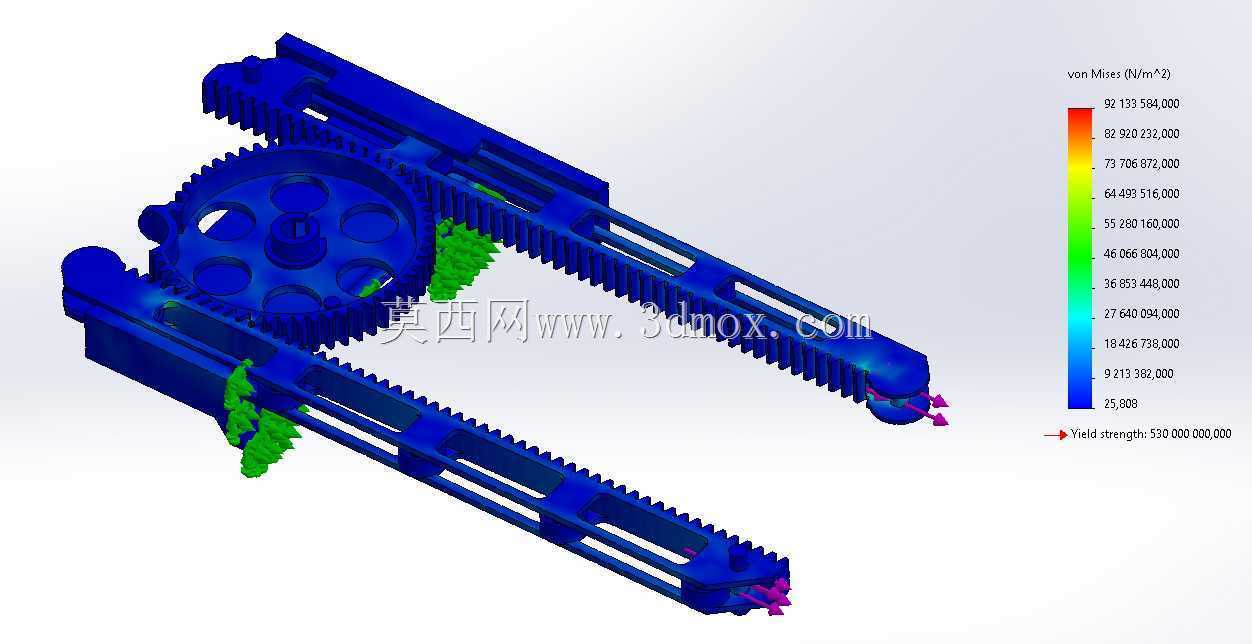

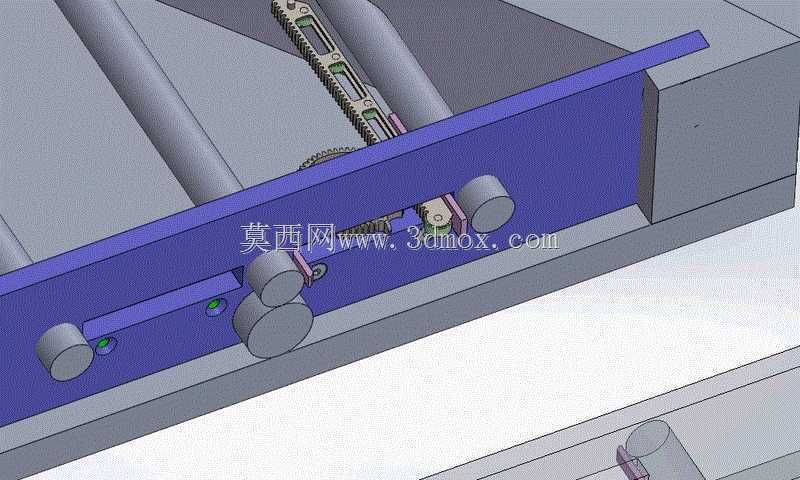

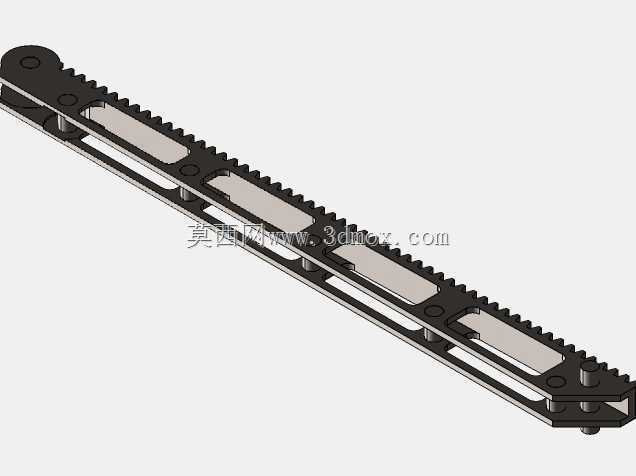

　　设计思路上，整套结构优先控制整体重量，板材件多采用薄型金属或工程塑料加工，齿轮采用镂空辐板形式，在保证齿根弯曲强度和齿面接触强度的前提下去除非承载区域材料，运动件总重控制在百克级别，对安装基座的载荷要求极低，甚至可固定在薄壁型材、3D打印支架上使用。齿条采用长条形扁平结构，沿长度方向加工连续啮合齿，两端预留安装孔位，可直接连接外部执行件，比如推板、锁舌、滑块；齿条背部和侧部分别设置导向面，与安装座上的限位槽配合，约束除直线运动外的五个自由度，运动过程中不会出现翘曲、偏摆，保证齿轮齿条始终保持正确啮合侧隙，避免卡齿或跳齿。

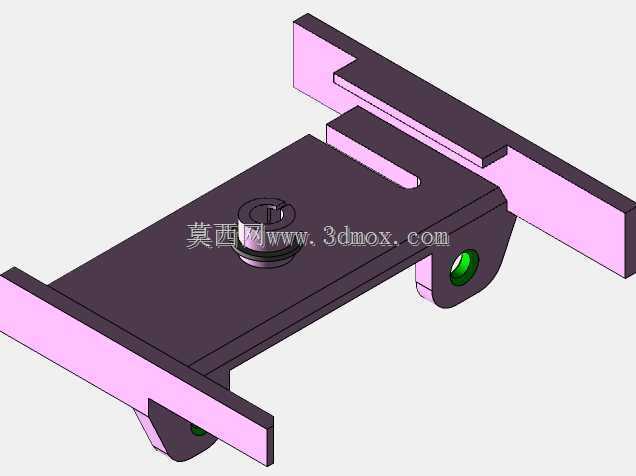

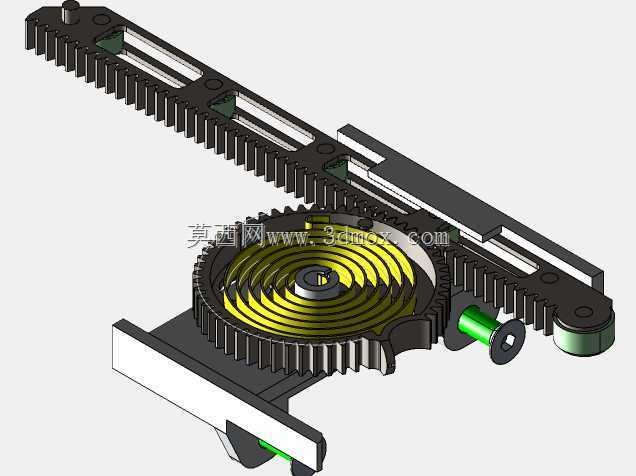

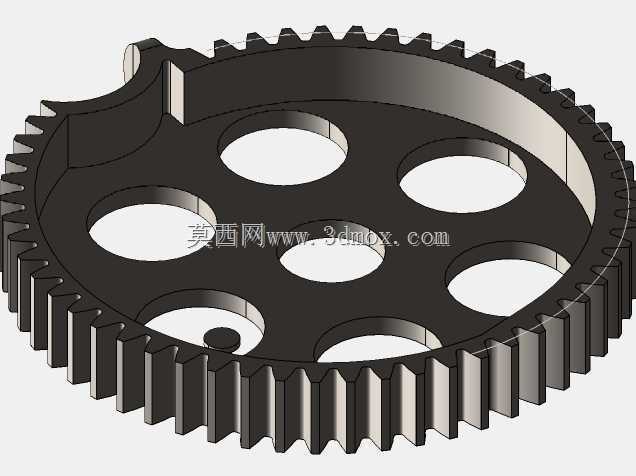

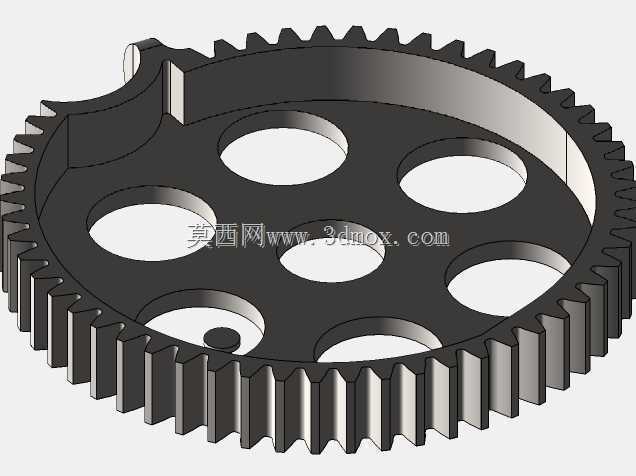

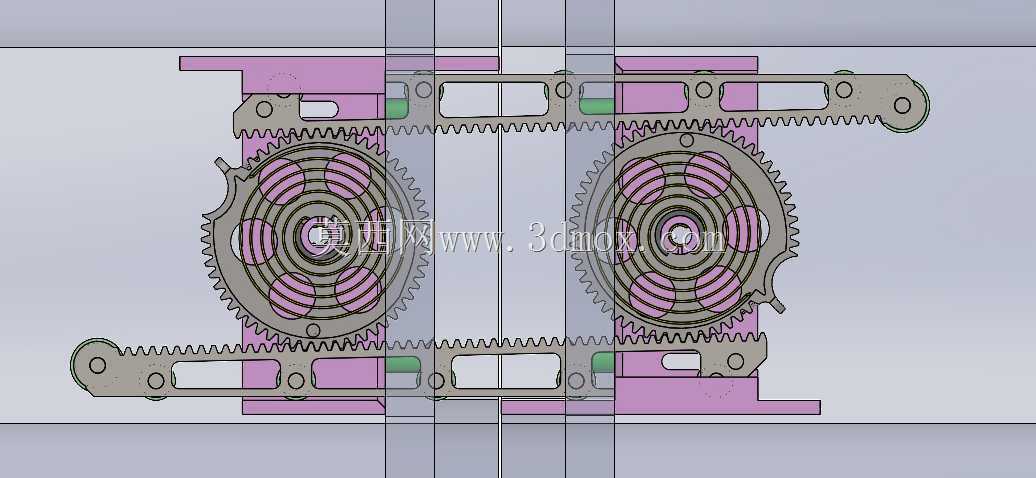

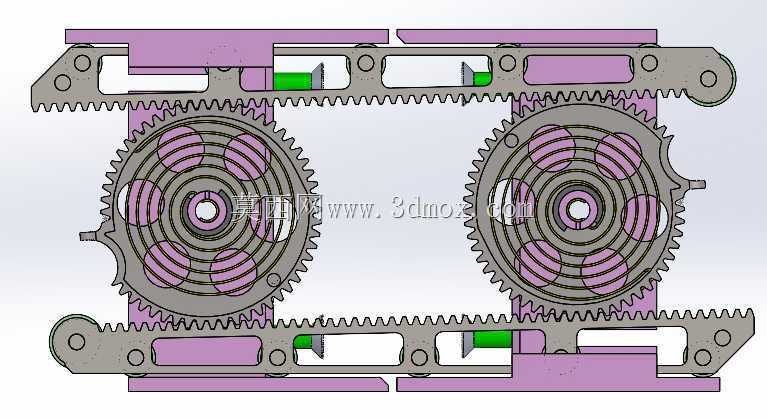

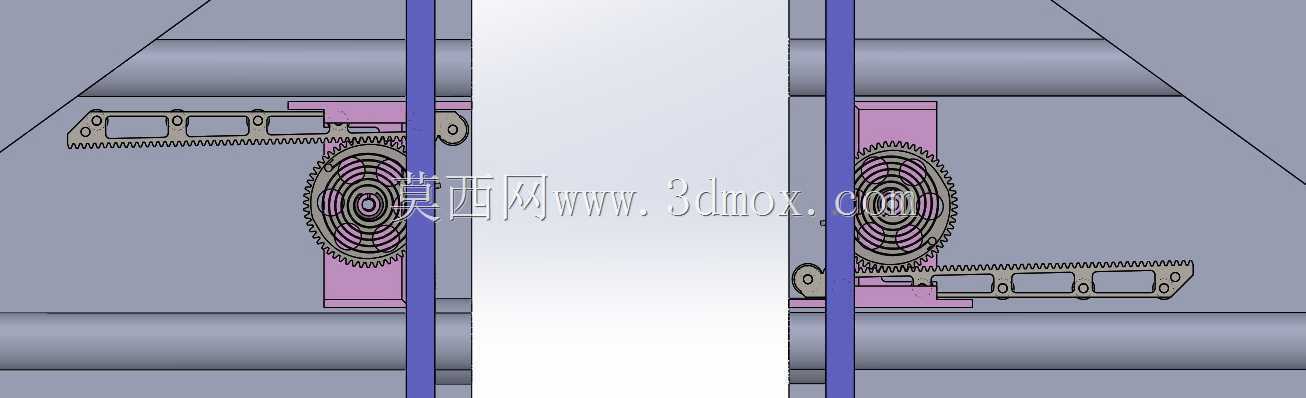

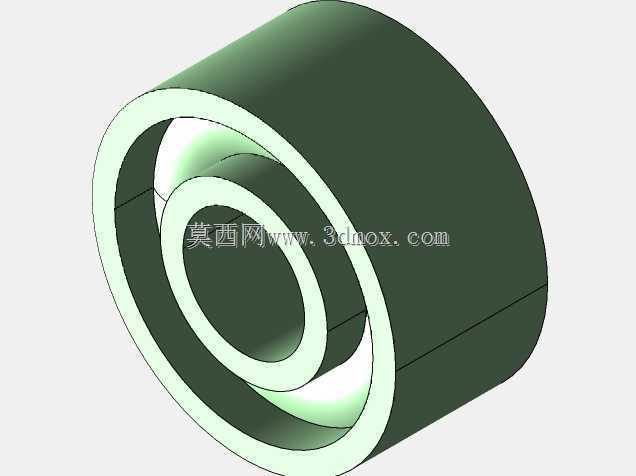

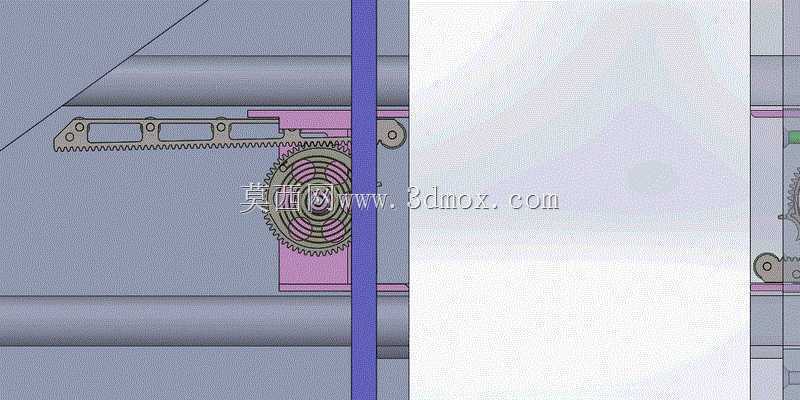

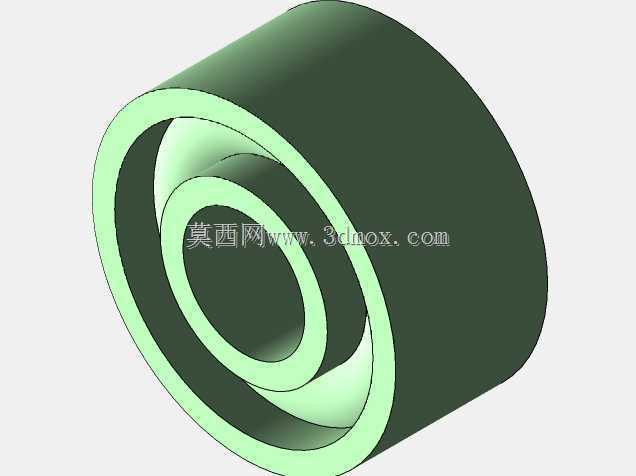

　　齿轮组并非单一齿轮，而是采用同轴复合齿轮设计，大齿圈与齿条直接啮合，小齿轮与输入端动力件对接，通过两级齿数比实现减速，输入端无需大扭矩舵机或电机即可输出足够的直线推力；齿轮中心通过销轴固定在立式安装板上，安装板设置多组定位孔，可调整齿轮轴的中心距，装配时通过选配垫片微调啮合间隙，既保证传动顺畅无卡滞，又能将反向回程间隙控制在较小范围，满足短行程定位的精度要求。

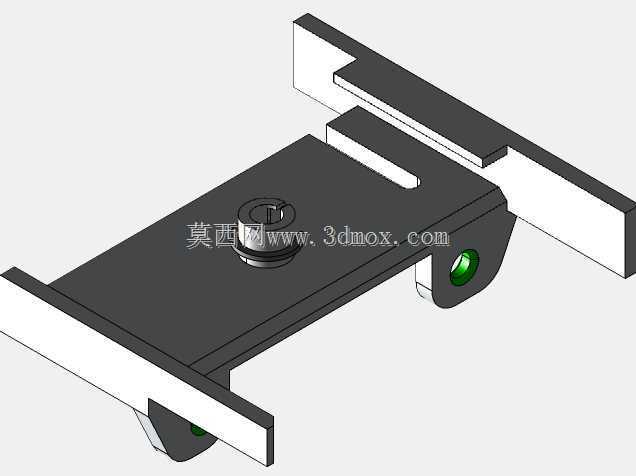

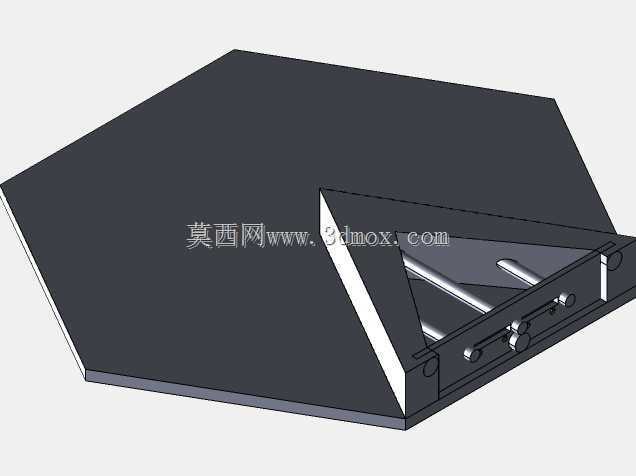

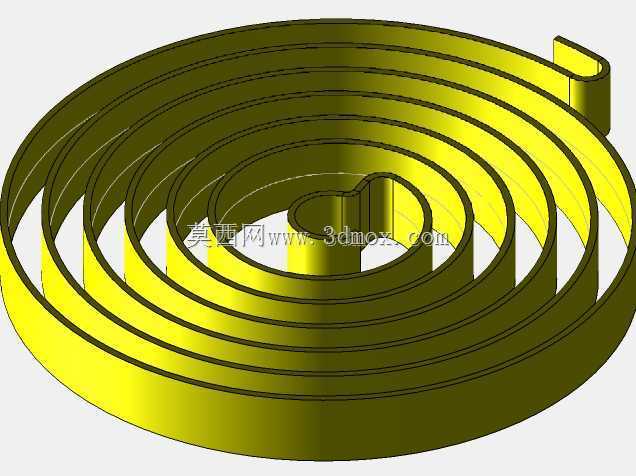

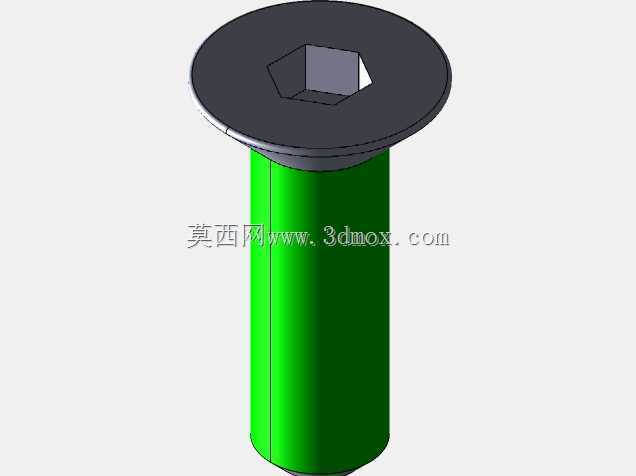

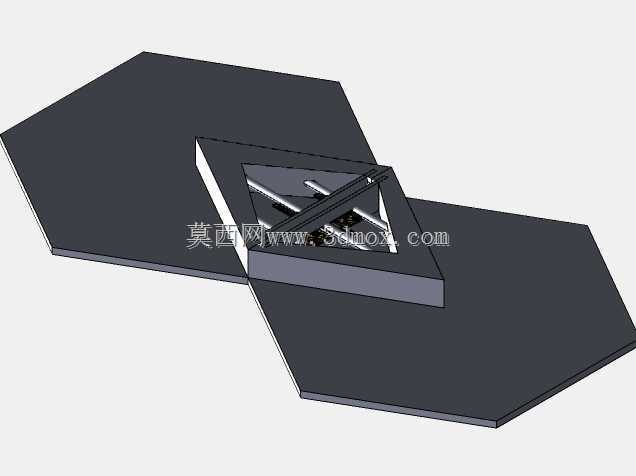

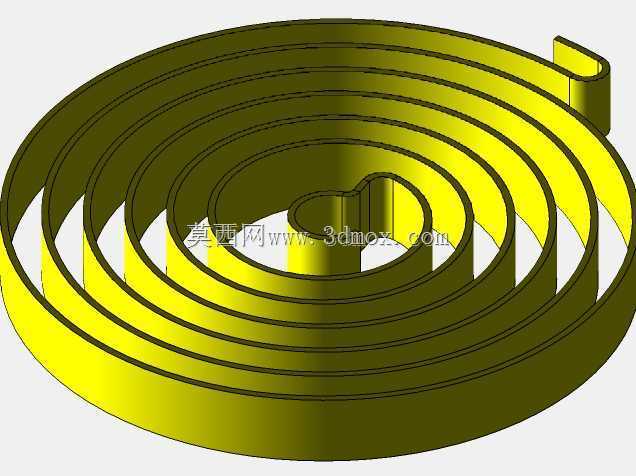

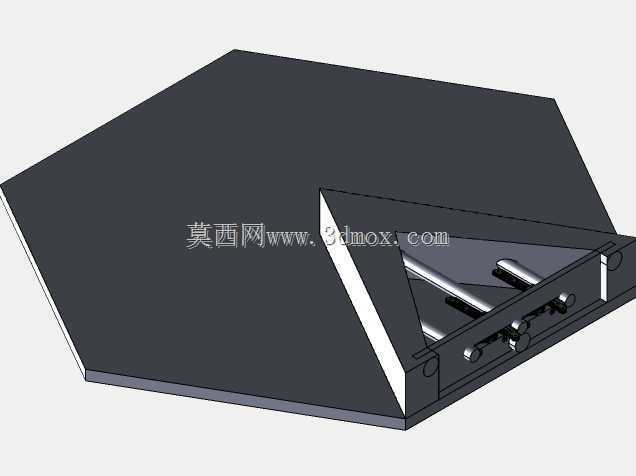

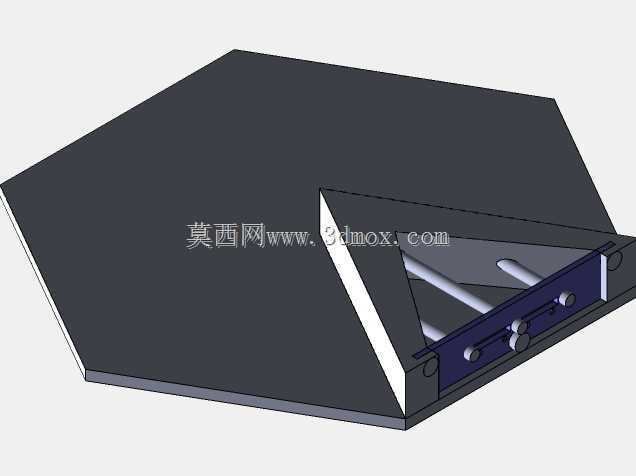

　　安装边界方面，整体机构的厚度方向尺寸紧凑，所有零件均在两层立板之间的空间内布置，外部轮廓没有突出的 bulky 部件，嵌入设备内部时仅需在基座上加工对应销轴孔和螺纹孔，齿条的运动行程由齿条有效齿长决定，两端设置机械限位凸台，防止齿条运动超程脱离啮合。选型适配时，若用于水平推拉工况，可直接按额定负载匹配输入扭矩；若用于垂直起吊小负载场景，可在齿轮输入端增加阻尼件或自锁蜗杆，避免负载自重带动齿轮反转。结构中所有配合面均预留合理公差，销轴与齿轮内孔采用间隙配合，安装板与销轴采用过盈或螺纹锁紧，装配后手动盘动齿轮即可全程顺畅带动齿条往复运动，传动阻力均匀，无局部卡点。这套结构把减速、直线传动、位置锁止三个功能集成在同一平面组件内，省去了单独的锁止部件和直线导轨，成本低、维护简单，非常适合轻量化、小空间的机械创新设计与小型自动化设备集成使用。
