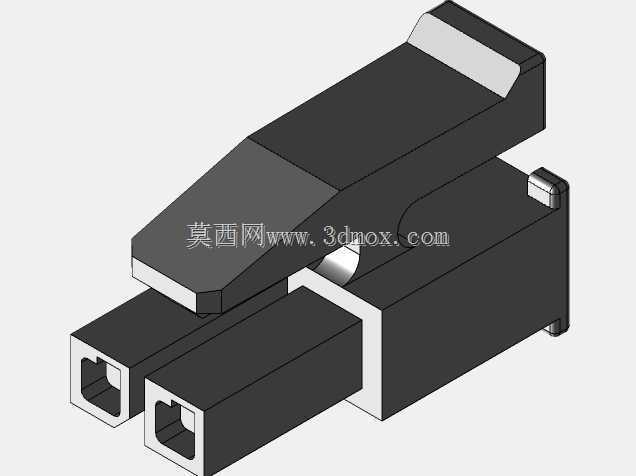

汽车双孔线束接插件卡扣式塑壳结构

　　这款双孔车用接插件主要面向整车低压线束的分支对接场景，在车门线束、座舱仪表线束、车灯供电支路以及传感器信号转接位置都有大量同类结构应用，作用是把两路独立的导线端子固定在同一塑壳内，完成公母端对接后的机械锁止与电气绝缘，避免车辆行驶过程中因振动、拉扯、温湿度变化出现端子退针、接触松脱或者线路短路问题。

　　从实际装车的使用逻辑来看，这类两孔连接器多用于小电流供电回路或者开关量信号回路，比如车门上的喇叭接线、小型照明灯供电、门槛位置的线束过渡对接，不需要多Pin大连接器的复杂排布，用双孔一体塑壳就能把两路线路整合在同一个对接点位，减少线束上零散接头的数量，装配工位的工人只需要一次对位按压就能完成两路线路的连接，比单独布置两个单孔接头更省操作时间，也方便后续检修时快速识别同一个支路的对接点。

　　结构设计上首先考虑的是端子的固定可靠性，塑壳内部预留了两个独立的端子腔，每个腔体都设置了防退卡台，当压接好导线的金属端子从尾部推入腔体后，端子上的弹性倒钩会卡在塑壳的卡台位置，正常拉扯导线时端子不会从腔体内滑出；两个端子腔之间做了完整的隔筋，把两个导电端子完全隔开，即便端子出现轻微偏移也不会发生相邻引脚碰接短路的问题，隔筋的厚度在建模时保留了足够的脱模斜度，兼顾注塑生产时的充模流动性和装配后的绝缘安全距离。

　　塑壳上部的弹性悬臂卡扣是整个结构的核心锁止特征，公母两个塑壳对插到位后，这个悬臂卡扣会自动卡入对接壳的限位槽内，形成明确的装配到位手感，维修人员不需要额外加装扎带或者锁片就能防止接插件在振动工况下自行脱开；需要断开接头时，按压卡扣外露的按压面就能让锁止齿脱离限位槽，顺势拉开两个塑壳即可完成拆卸，不需要专用工具，符合整车售后维保的操作要求。卡扣的悬臂长度和壁厚在设计时做了平衡，既要保证多次插拔后弹性不会发生塑性变形，也要避免按压力过大导致维保人员操作困难，拐角位置全部做了圆角过渡，减少应力集中，避免反复弯折时出现悬臂断裂的问题。

　　外形与安装边界方面，整个接插件采用扁平化的长条布局，两个端子腔并排布置，整体宽度控制在很小的尺寸范围内，适合布置在钣金夹层、线束护管内部这类空间局促的位置；塑壳前端的对接导向面做了斜角导入，公母端对接时即使存在少量对位偏差，斜角也能把两个壳体引导到正确的配合位置，降低装配时的对位难度，不会出现硬顶导致塑壳边缘崩裂的情况。壳体两侧的限位凸台一方面用于和对接壳的侧边槽配合，限制两个接插件对插后的相对转动，另一方面也可以匹配线束固定支架的卡槽，把整个接头固定在车身钣金的预设位置，避免车辆晃动时接头和周边钣金发生摩擦异响。

　　建模过程中需要重点把控几个配合维度：端子腔的内部尺寸要和所选标准端子的外形公差匹配，既要保证端子推入时顺畅无卡滞，又不能让端子在腔体内存在过大的晃动量；公母壳的配合止口要预留合理的间隙，兼顾注塑件的成型公差和装配便利性，间隙过大会导致对接后出现松动，间隙过小则会在低温环境下因为塑料收缩出现插装困难。外壳所有外露的棱边都做了小圆角处理，既避免装配时划伤工人的线束胶带和手部，也能减少应力集中，提升塑壳在高低温循环环境下的抗开裂能力。尾部的导线出线位置预留了线束密封和防弯折的空间，后续可以搭配防水塞或者线束护套，满足座舱外湿区的使用防护需求，整套结构在满足电气连接功能的前提下，尽可能压缩了占用空间，兼顾了量产注塑工艺、整车装配效率和长期振动工况下的使用可靠性。
