双列满装圆柱滚子重载轴承结构

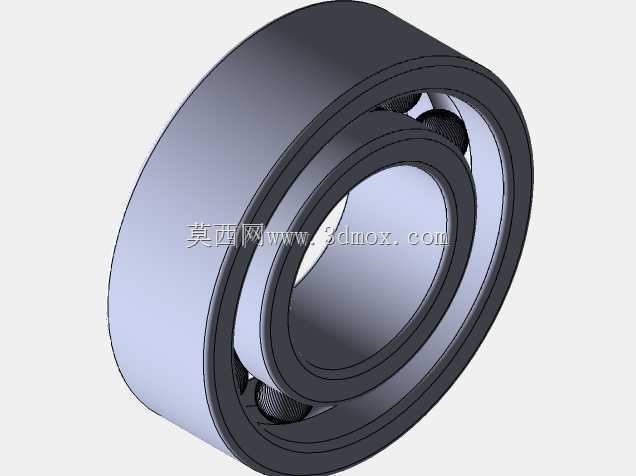

　　在冶金连铸辊道、重型减速机输出端、工程机械卷扬机构以及矿山破碎设备的支承部位，常规带保持架球轴承往往难以同时承受大径向载荷与冲击载荷，这类工况下双列满装圆柱滚子轴承是更常见的选择。图中这套三维结构完整呈现了厚壁外圈、双滚道内圈、两列交错排布圆柱滚子以及端部挡边的装配关系，建模时没有采用简化球体或单一滚子阵列敷衍，而是把滚子与滚道之间的线接触特征、内外圈相对回转空间、端部限位结构都做了实体表达，便于在整机布局中校核干涉、装配顺序和润滑维护边界。

　　从受力逻辑看，满装滚子结构取消了传统保持架，把滚道圆周内可容纳的滚子数量提升到接近极限，径向承载能力相较同尺寸标准轴承明显提高；双列布置则在承受重载的同时，能够分担一定偏载和轴系挠曲带来的不均匀接触应力。设计这类轴承时，首先要确定轴颈直径与轴承座孔的配合边界：内圈与旋转轴通常采用较紧过渡或小过盈配合，防止内圈在载荷交变下爬动；外圈与箱体孔则根据是否需要轴向游动选择配合松紧，尤其在长轴热伸长场景中，支承端需要保留轴向位移余量。滚子直径、有效接触长度和列间间距决定了额定动载荷的大致区间，滚道曲率与滚子母线通常需要带轻微修形，避免边缘应力集中导致早期点蚀。

　　外形尺寸方面，该类轴承呈短圆柱套筒形态，外径、内径和宽度构成主要安装边界，三维装配时应重点检查箱体孔台阶、轴肩高度和圆角过渡。轴肩不能过高，否则会接触内圈挡边或妨碍拆卸；也不能过低，否则轴向定位面不足。箱体孔端倒角和轴肩圆角必须小于轴承对应倒角，保证端面贴合到位。模型中外圈壁厚明显大于普通轻系列轴承，这是为了在重载冲击下控制滚道变形，但也意味着座孔需要具备足够刚性，轴承周围箱体筋板布置不能过薄，否则载荷传递路径会产生局部弹性变形，反而使滚子载荷分布恶化。

　　实际用途上，这类轴承多用于低速、中低速重载回转部位，例如轧机辅助辊、输送机张紧轮、液压泵齿轮轴、重型铰链回转点等。它不以极高转速为优势，而是强调承载密度和抗冲击能力。润滑方式多采用脂润滑或油润滑：低速脂润滑时要在腔内预留适量空间，过量填充会引起搅拌发热；油润滑则需结合齿轮飞溅或强制供油，保证滚子端面与挡边之间在启动阶段形成油膜。密封形式根据现场粉尘、水分条件选择，开式结构需要外部迷宫或端盖防护，密封型则要在模型中核对密封唇与内圈外径的接触位置。

　　建模过程中，滚子阵列不能只关注视觉排列，还要体现装配可行性。满装滚子的装入通常依赖内外圈偏心、装球缺口或特定工艺顺序，若在结构设计阶段忽略这一点，可能出现图纸上滚子数量合理、实际无法装配的问题。两列滚子之间可设置隔圈或利用内、外圈挡边实现分隔，端部挡边既承担滚子轴向引导，也决定轴承能否承受偶然轴向力。对于需要拆卸维护的部位，内圈挡边和外圈挡边的高度应与拉马空间、轴承拆卸工艺相协调。

　　在整机三维设计里，这类轴承不仅是一个标准件符号，更是轴系刚度链的核心环节。布置时要把载荷作用点尽量靠近轴承宽度中心，减少悬臂弯矩；成对使用时需明确固定端与自由端，避免热膨胀后轴向预紧过载；与齿轮、带轮或联轴器相邻时，还要校核装拆路径，确保轴承可从轴端或箱体孔侧顺利压入。通过该模型可以直观看到滚子填充密度、套圈壁厚和回转间隙之间的关系，适合用于重型传动支承结构的方案校核、装配演示以及轴承选型沟通。
