小型涡喷航空动力装置结构造型

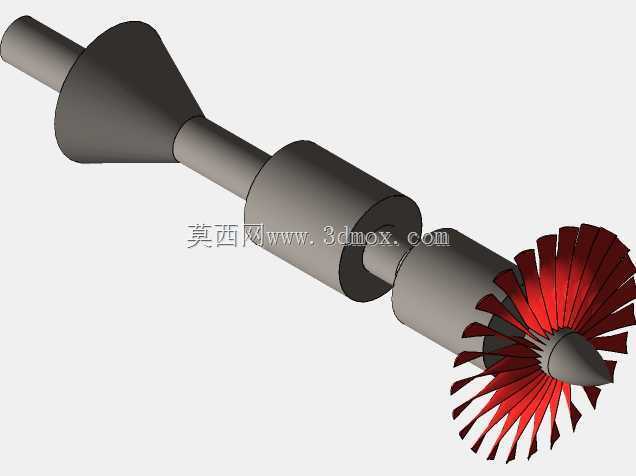

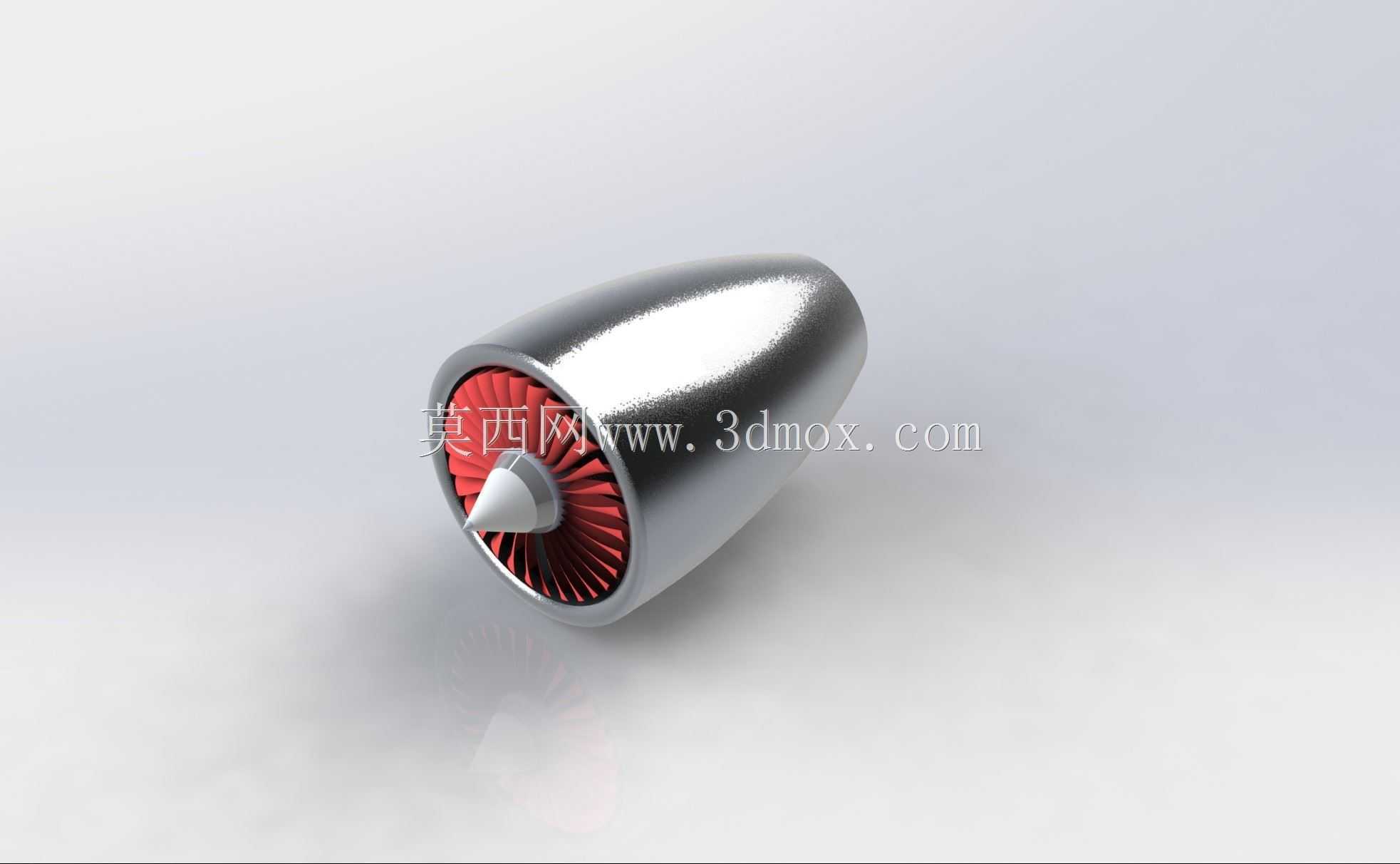

　　这套小型喷气动力装置的三维结构，面向航空教学演示、微型飞行器动力方案验证以及叶轮机械结构拆解训练场景搭建。整体造型采用短舱式流线外壳，前端布置整流锥与环形叶片组，内部沿轴线贯通转轴，外壳、螺旋桨式叶轮、轴系三个独立部分分别建模，能够在装配环境中完成同轴约束、端面贴合和旋转副定义，便于观察气流进入、叶片导流和动力传递的基本路径。

　　从实际用途看，这类微型涡喷形态的装置常用于理解航空推进系统的组成关系：外壳承担外形整流、内部构件防护和安装基准作用；前端叶片组承担气流导入与能量转换示意；中心轴则承担扭矩传递和旋转支承。虽然模型以结构表达为主，但在方案沟通中，可以据此讨论短舱直径、叶片数量、锥头位置、轴伸长度以及外部安装空间之间的关系，尤其适合在航空航天课程设计、机械创新作品展示和小型飞行器概念布局中作为可视化载体。

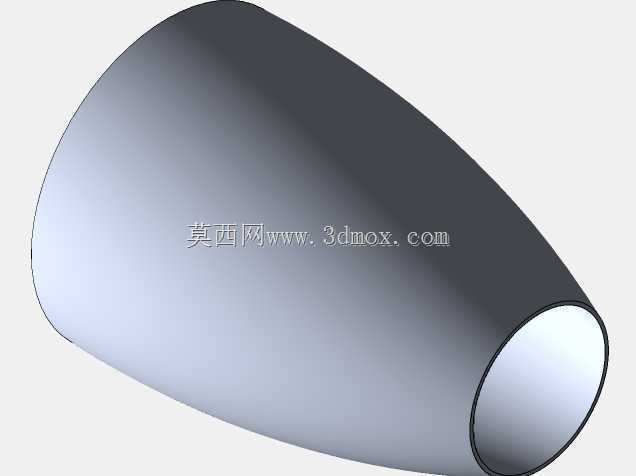

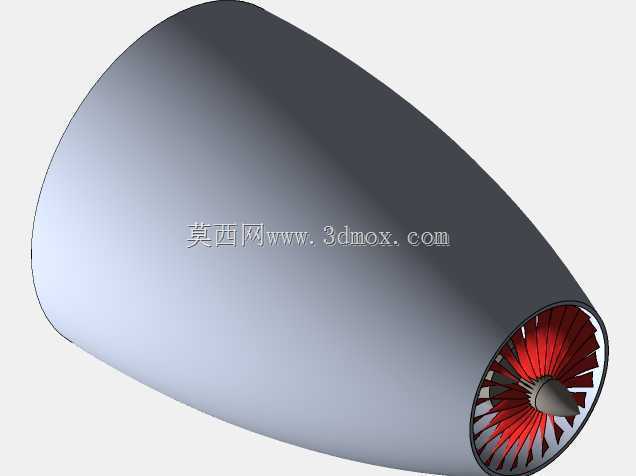

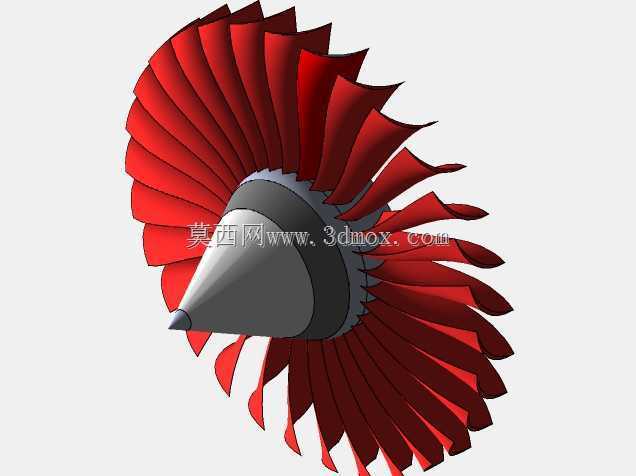

　　外形处理上，外壳采用回转体流线曲面，头部收敛、后部逐渐过渡为圆筒形短舱，能够减少视觉上的突兀折角，也符合喷气动力装置常见的气动外形逻辑。前端整流锥位于叶片组中心，锥尖指向来流方向，锥底与叶轮轮毂区域衔接，使进入短舱的气流在径向分布上更平顺。环形叶片沿周向均匀排列，叶片根部与轮毂相连，外缘靠近外壳内壁，形成类似风扇或压气机级的通道。建模时需要重点控制叶片的周向阵列角度、叶根圆角和叶尖与壳体之间的间隙，避免装配后出现干涉，也让旋转运动关系更加清晰。

　　轴系设计沿整机中心轴线布置，是叶轮与外部支承或驱动结构之间的关键传力构件。轴段需要与叶轮轮毂孔保持同轴，端部可根据演示需求设置轴肩、锁紧位或连接特征。若用于运动仿真，轴与固定壳体之间应保留轴承安装空间，叶轮与轴采用同步旋转约束，壳体作为固定件；若仅用于外观展示，则可通过剖视或透明化外壳展示内部叶片和轴的相对位置。结构拆分不宜过细，三个主体部分既能降低装配理解门槛，也能突出喷气动力装置中“外部整流—叶片作功—中心传扭”的核心关系。

　　安装边界方面，短舱最大外径决定了飞行器机身或吊架的开口尺寸，前端整流锥至后端壳体端面的总长决定轴向布置空间。实际布局时，壳体外周需要预留固定卡箍、支架或吊挂连接面，后端应考虑排气通道延续，不宜紧贴机身隔板；轴系后端若连接电机或测试台，还要留出联轴器、轴承座和紧固件位置。叶片外缘与壳体内壁之间应保持均匀径向间隙，间隙过小会给加工和装配带来误差风险，间隙过大则会削弱叶轮通道的完整性。对于教学模型，可在外壳外侧增加安装边或支座特征，使其能够固定在展示台架上；对于飞行器概念方案，则应把短舱与机翼、机身连接件的干涉检查放在装配后期统一核对。

　　建模思路上，外壳适合由回转曲面和局部圆角完成主体，叶片可先建立单片叶型，再按周向阵列生成整圈结构，中心轴通过阶梯回转体表达。装配时先锁定轴线，再约束叶轮端面与轴肩位置，最后检查壳体内腔、叶尖、锥头和轴端之间的空间关系。整个结构不追求复杂管路和附属系统，而强调喷气动力装置最直观的机械构成，便于从业者在此基础上扩展压气机级、燃烧室、尾喷管或测试台架等细节。
