民航涡扇航空发动机外观结构数模

　　这套数模聚焦民航大涵道比涡扇发动机的前段外观与短舱结构，还原对象为吊挂于干线客机机翼下方的翼吊式动力装置，建模重点集中在进气整流罩、大直径风扇转子、外涵机匣与短舱蒙皮段，适合用于航空装备结构认知、教学演示、总体布置协调与外观方案评审。

　　从实际装机场景看，该类发动机通过吊挂接头与机翼承力结构相连，短舱外侧需要预留反推装置作动、航线维护开口、防冰引气管路以及灭火探测线路的布置空间。模型呈现的短舱为圆筒加收敛进气唇口的组合形态：前端进气罩采用圆滑椭球过渡，用于在大迎角和侧风工况下保证进气道流场均匀，避免风扇叶片进口发生明显气流分离；中段外涵机匣保持较大直径，以匹配大涵道比发动机高推进效率、低巡航耗油率的设计取向。

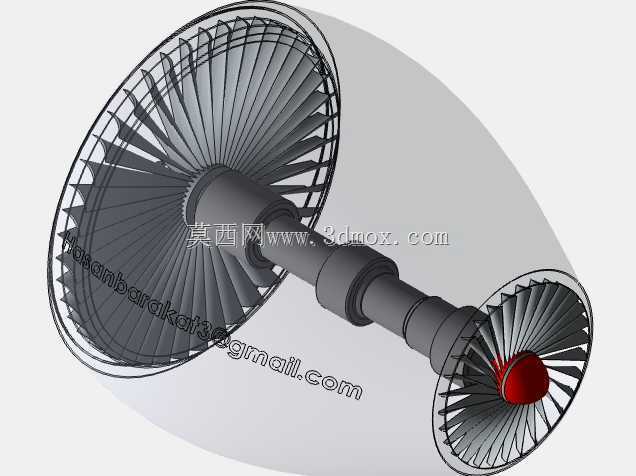

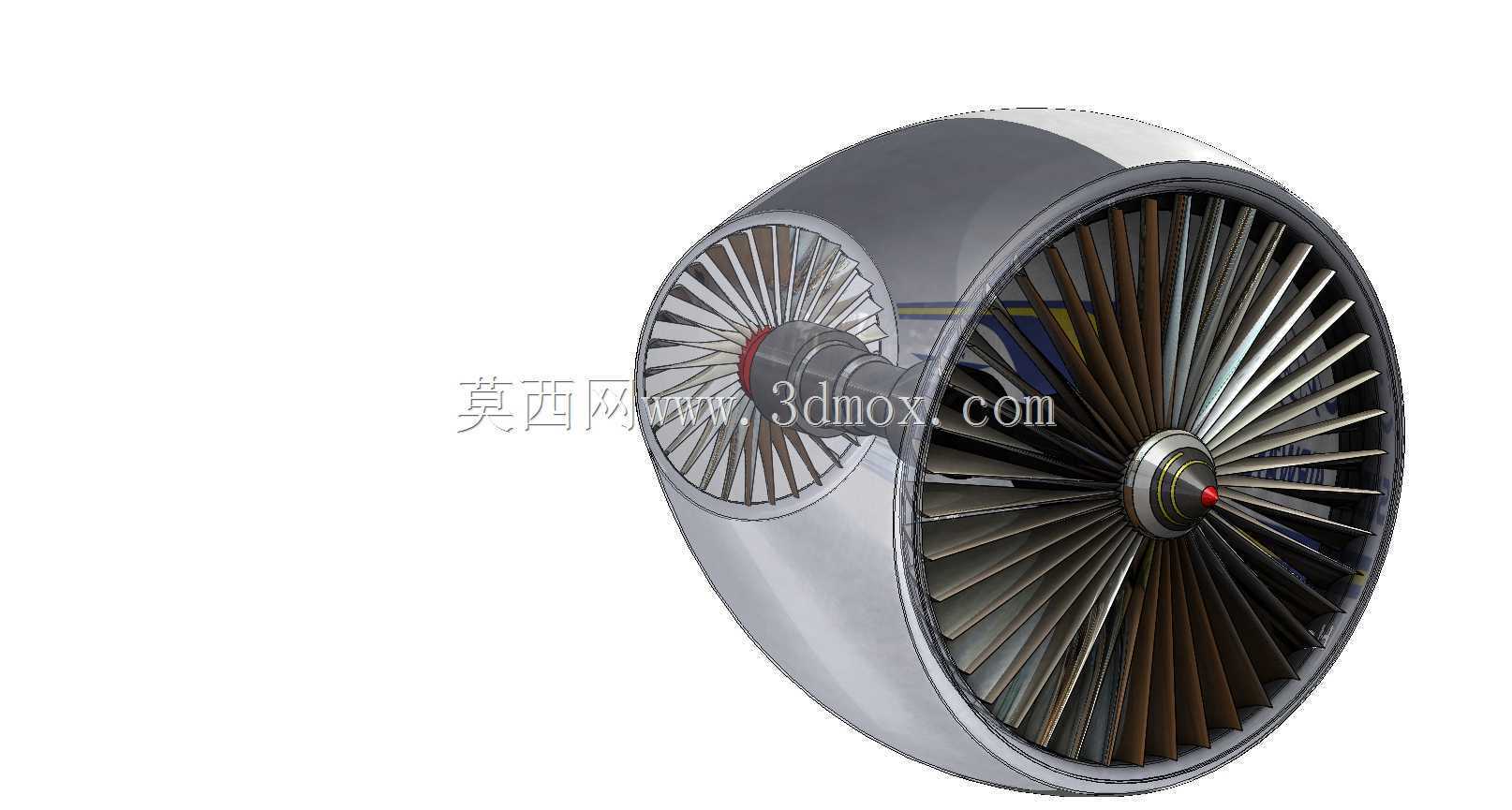

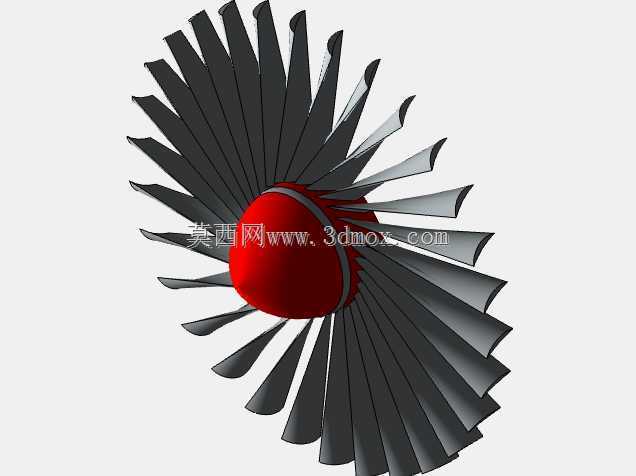

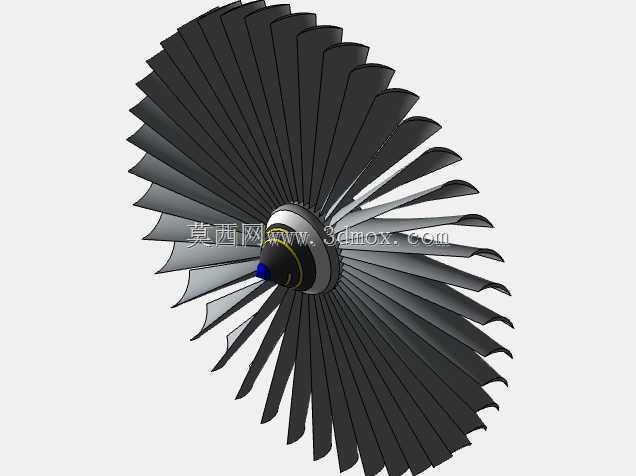

　　风扇部分是外观结构中最具辨识度的区域。数模中可见一圈宽弦掠形风扇叶片，叶片沿轮盘周向均布，叶根与轮盘榫接位置通过盘体和增压级前段形成承力路径。叶片前缘从叶尖到叶根存在明显扭转，符合沿叶高速度三角形变化的气动需求：叶尖截面相对速度高，叶型安装角和弯掠特征更强调抗失速与降低激波损失；叶根截面通流面积小、静压负荷高，叶型更偏厚重以兼顾离心载荷和外来物打伤容限。风扇盘中心设置整流锥，锥面引导来流平滑进入叶片通道，同时在视觉上形成发动机前端的旋转基准。

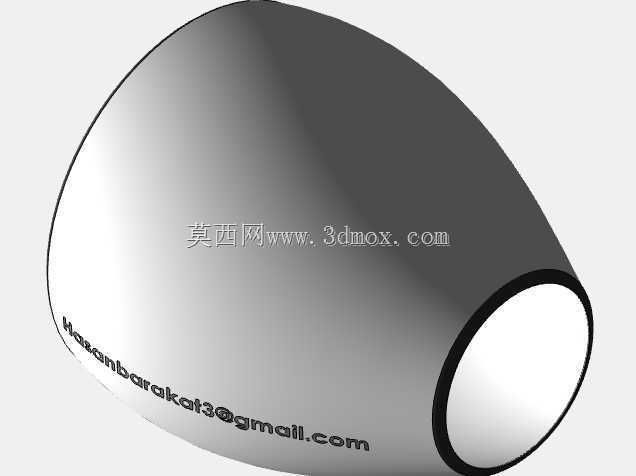

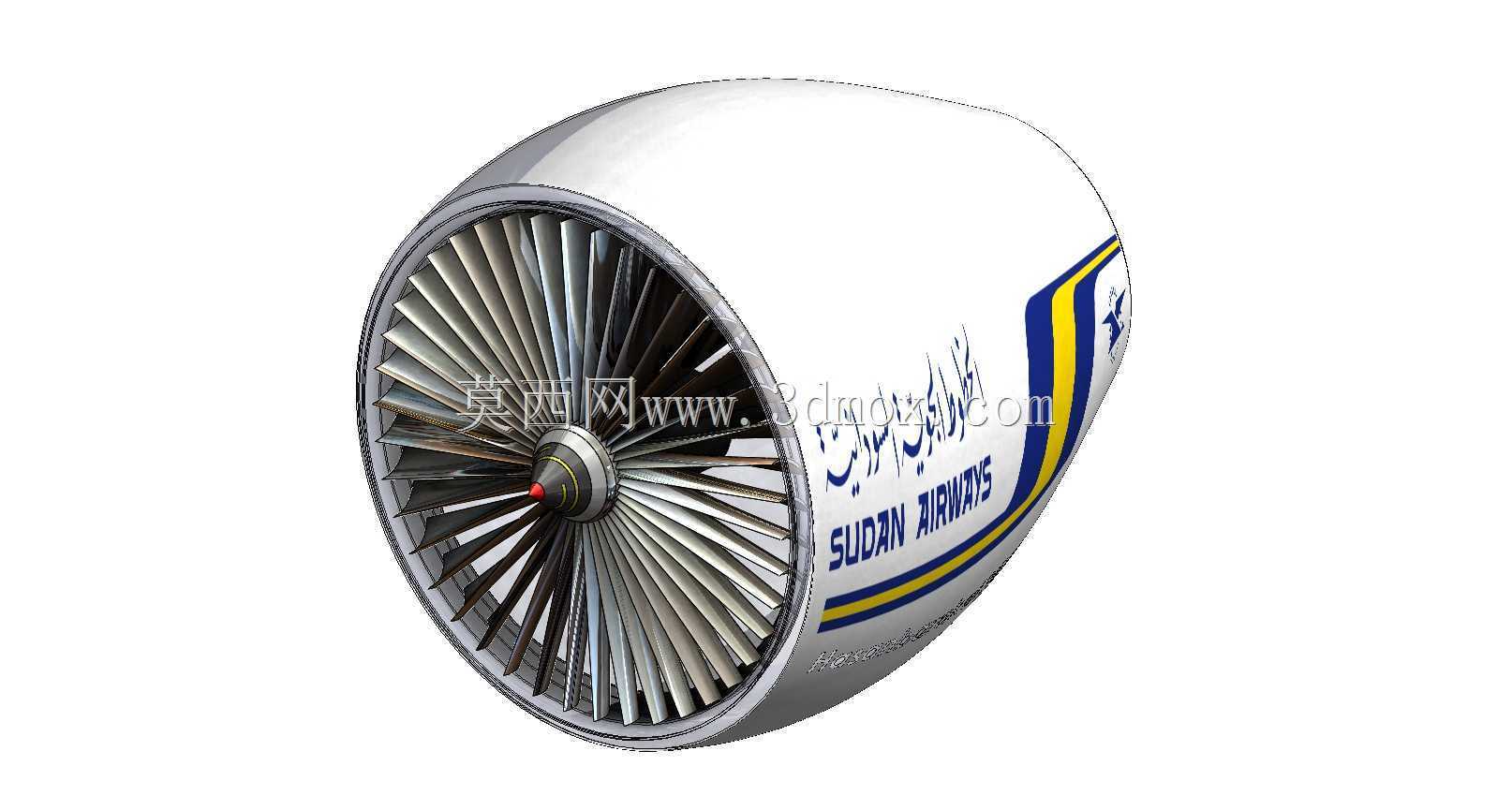

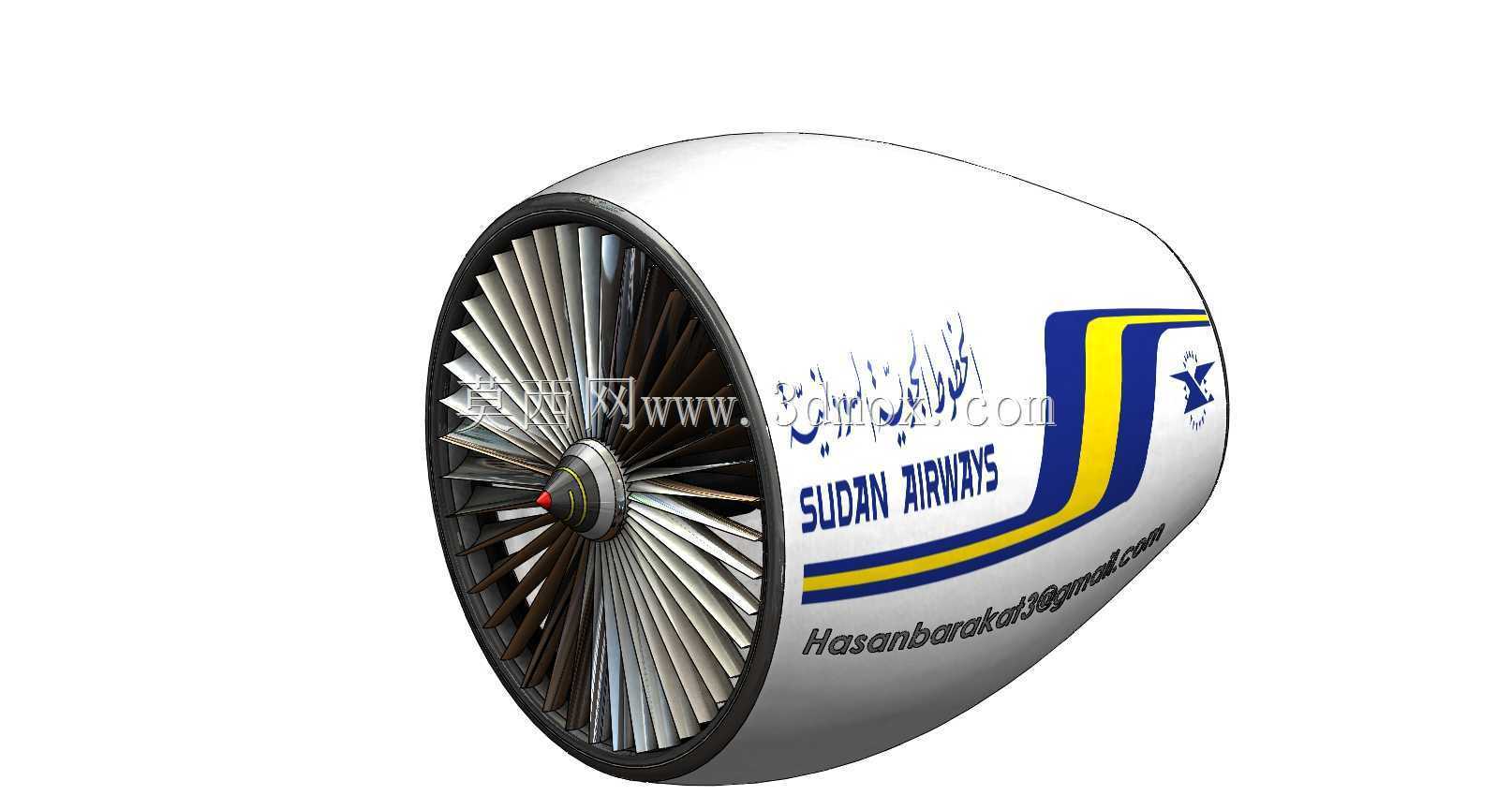

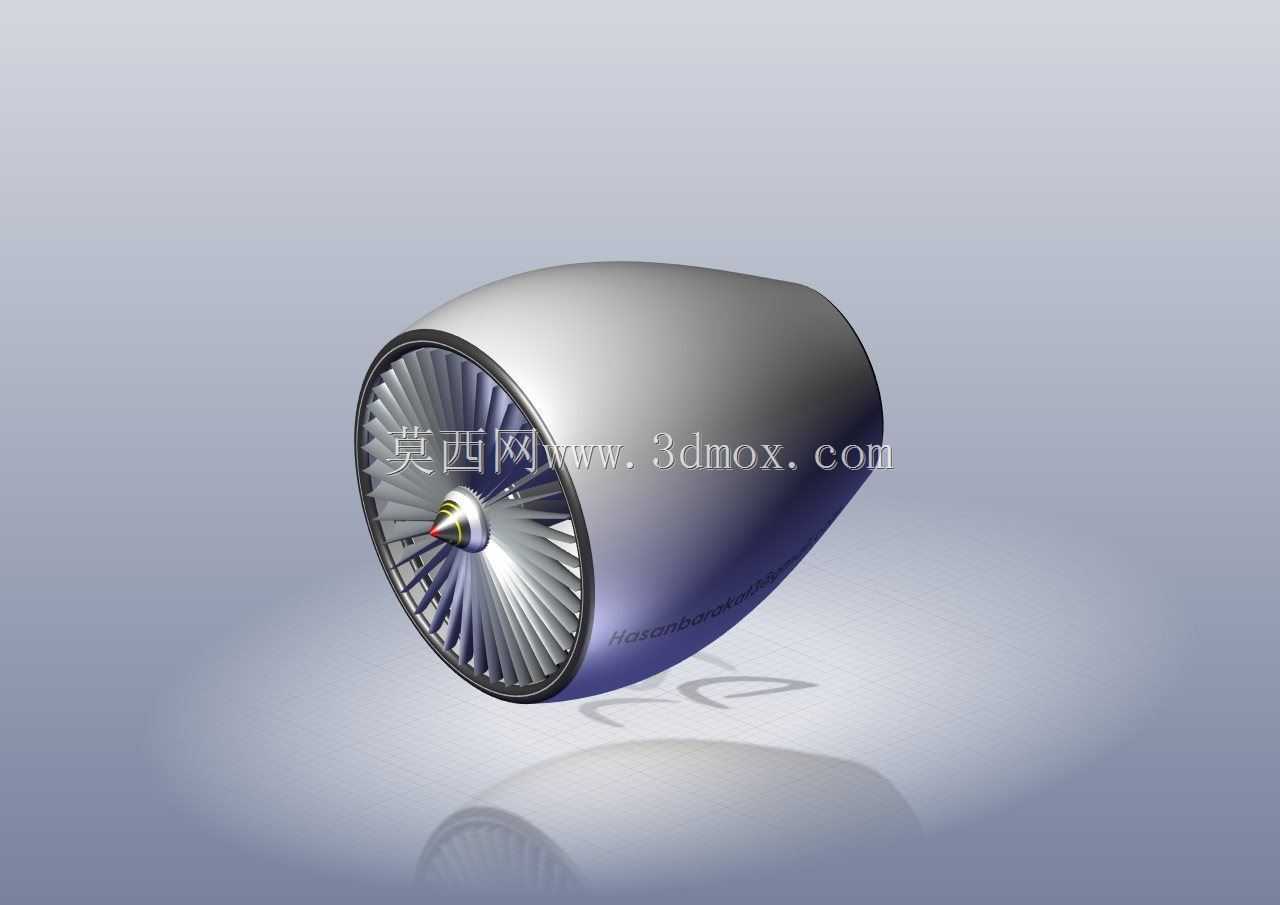

　　短舱外蒙皮在数模中以薄壁回转体表达，表面带有航空公司涂装条带与标识区域。工程上，该层并非单纯装饰壳体，而是由复合材料或金属蒙皮、蜂窝夹层、声学衬层和连接框组成。进气唇口内部通常布置防冰腔，热空气从高压压气机引出后沿唇口内表面流动，防止结冰脱落打伤风扇；外涵内壁的声学处理结构则用于降低风扇噪声。模型虽然以外观展示为主，但其直径、长度和唇口曲率关系仍可作为短舱初步布置、地面维护间隙校核和机翼吊挂干涉检查的参考。

　　结构设计思路上，大涵道涡扇发动机需要同时满足气动效率、转子包容、噪声控制和维修可达性。风扇叶片位于发动机最前端，直接面对鸟击、冰雹和跑道碎石等外来物风险，因此叶尖外侧的机匣通常采用包容环设计，在叶片失效断裂时能够限制高能碎片飞出。短舱下半部和侧面需布置维护口盖，便于检查风扇叶片、润滑管路、附件齿轮箱和电气接头；进气道与风扇机匣之间还要考虑热膨胀、振动隔离和装配公差，不能按理想刚性回转体简单处理。

　　在飞机总体安装中，发动机短舱与机翼前缘、襟翼滑轨、挂架整流罩之间存在严格边界。短舱外径决定了机翼离地净空，也影响起落架高度和飞机擦地角；短舱轴向位置则影响进气道与机翼的气动干扰、风扇噪声传播以及反推气流重吸入风险。数模所表现的前段圆筒和进气罩轮廓，可用于协调挂架前缘过渡面，避免短舱上部与挂架接合处出现突兀台阶；风扇喷口方向虽未完整展开，但外涵气流与核心机喷流的分界面应在后续详细设计中继续延伸。

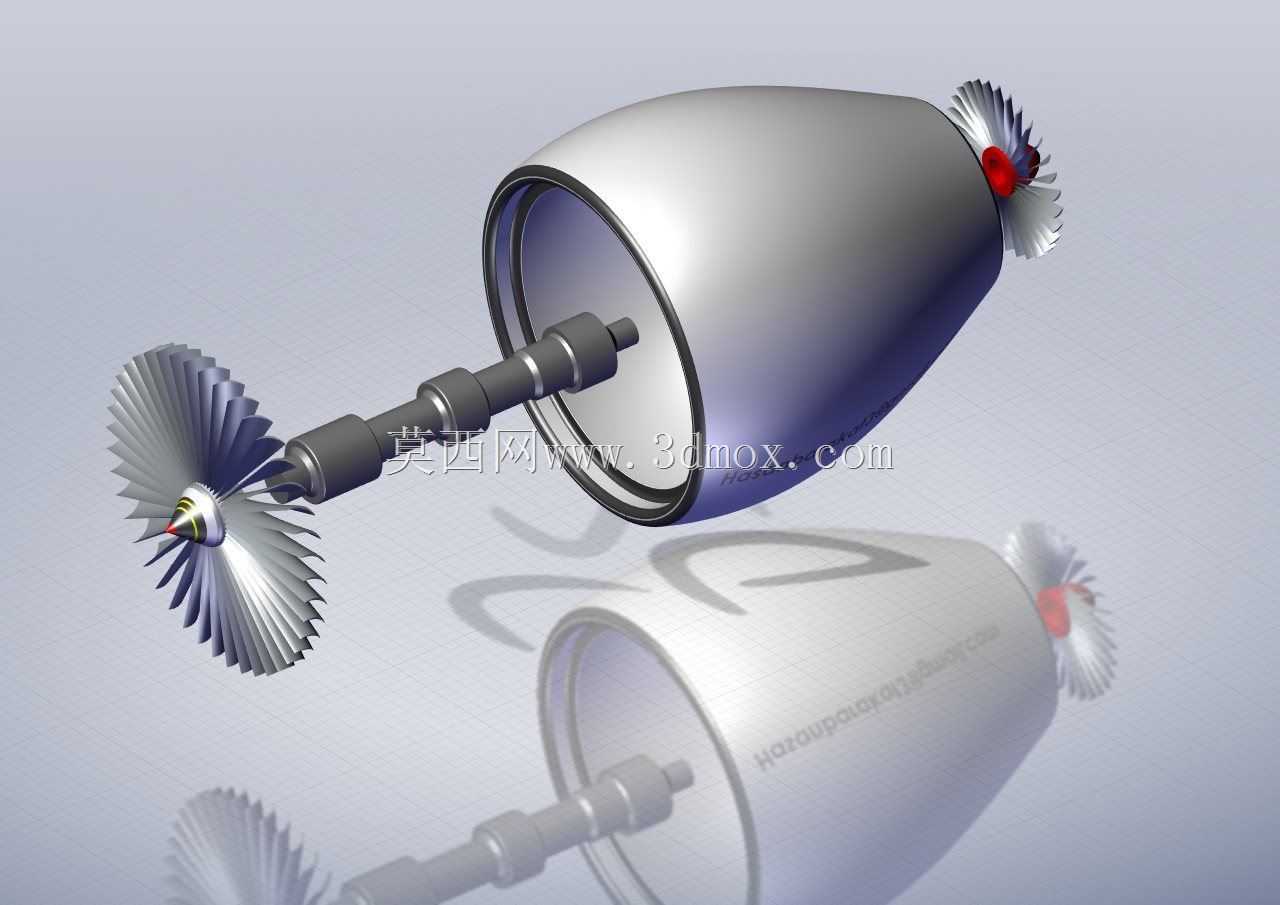

　　从三维建模实现角度，风扇叶片适合采用沿叶高排布的多个截面叶型放样，再叠加前缘半径、后缘厚度和叶尖间隙控制；轮盘和整流锥可用回转特征建立主体，再通过周向阵列完成叶片装配。短舱蒙皮宜采用曲面旋转与局部修剪结合的方式，唇口半径、内壁收敛角和外壁整流段需保持连续曲率，以减少外观评审中的光影折痕。若后续用于运动展示，可将风扇转子设为独立组件，叶片、轮盘与中心锥同步旋转，短舱和挂架接口保持固定，从而更直观地呈现发动机在飞机运行中的工作状态。

　　该数模未深入压气机、燃烧室、涡轮和燃油附件内部结构，但对航空动力装置前段的比例关系、叶片排布和短舱外形进行了较完整表达，能够帮助结构设计人员在方案阶段理解大涵道涡扇发动机的外部轮廓、安装约束与维护边界，也可为航空类装备展示、教学拆装和总体布局沟通提供直观载体。
