机加工轮廓铣削口袋钻孔工装零件

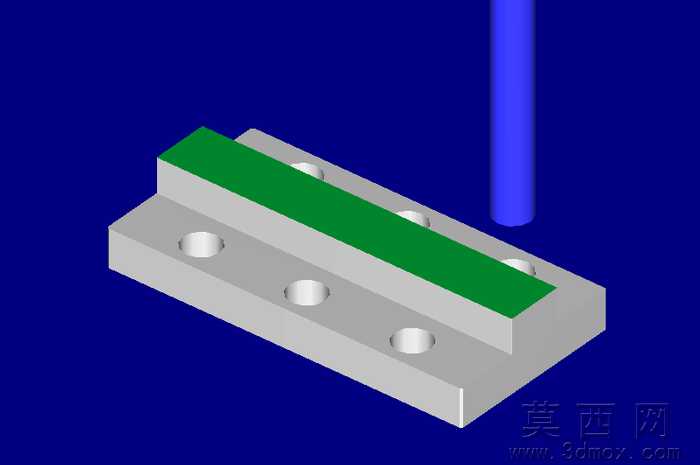

该模型为机加工工艺演示类工装零件，建模阶段采用参数化特征构建思路，首先以基准平面为草图绘制平面，绘制下层基体的矩形轮廓，通过拉伸凸台命令生成下层长方体基体，基体上均匀排布的沉孔采用线性阵列方式完成，先绘制单个沉孔的同心圆草图，通过拉伸切除生成单个孔特征后，设定沿基体长度方向的阵列间距与实例数，快速完成全部孔位的创建，保证孔位间距的一致性与位置精度。上层凸台结构以基体上表面为草图基准，绘制对应宽度的矩形轮廓，拉伸生成凸台实体，凸台表面的绿色区域为加工区域标识，对应轮廓铣削的加工范围，建模时通过分割面命令将凸台上表面分割为加工区与非加工区，分别赋予不同材质便于区分。渲染阶段采用深蓝色纯色背景突出零件主体，金属基体赋予哑光钢材质，调整材质粗糙度参数模拟真实机加工零件的表面质感，加工区域赋予高饱和度绿色材质，与金属基体形成强烈视觉区分，加工刀具采用半透明蓝色硬质合金材质模拟立铣刀形态，放置于零件加工路径上方，直观呈现加工状态。结构设计上采用双层叠合结构，下层基体的沉孔用于零件的装夹固定，可通过螺栓穿过沉孔将零件固定在机床工作台上，保证加工过程中的稳定性，上层凸台为待加工区域，轮廓铣削用于加工凸台的侧边轮廓保证外形尺寸，口袋加工用于铣削凸台表面的特定区域，钻孔加工对应基体上的沉孔加工工序，完整覆盖了常见的平面铣削、轮廓加工、型腔铣削、点位加工四类基础机加工工序。设计思路围绕数控加工教学演示需求展开，将多种典型加工特征集成在同一个简单零件上，降低初学者的认知门槛，通过不同颜色区分加工区域与非加工区域，搭配刀具位置示意，能够直观展示不同加工工序的加工位置与走刀范围，可作为数控编程入门的练习案例，帮助学习者快速理解轮廓铣、口袋铣、钻孔等基础加工指令的应用场景，建模过程中所有特征均保留参数化关联，可通过修改草图尺寸、阵列参数快速调整零件的长宽尺寸、孔位数量、凸台高度等参数，适配不同的教学演示需求。
