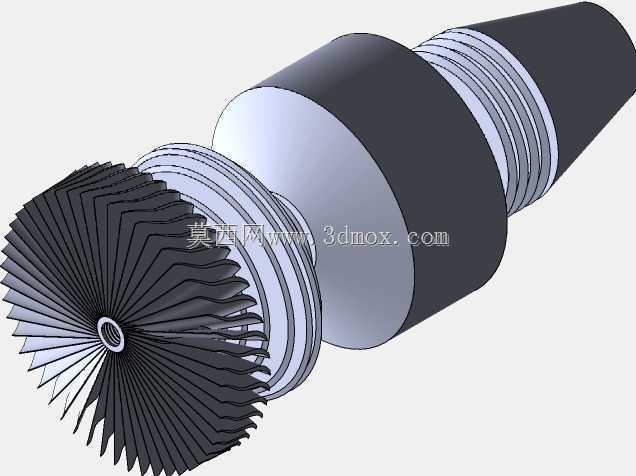

带轴径流式涡轮转子结构设计

　　这款轴流式涡轮转子的设计，首先围绕小功率透平设备的实际运行需求展开，在做结构方案的时候，最先敲定的是叶片的气动型面参数，毕竟涡轮的核心作用是将工质携带的能量转化为轴端输出的旋转机械能，不管是用在小型燃气发生装置、余热回收透平还是微型动力单元里，叶片的叶型曲率、安装角都直接决定能量转换效率。设计过程中没有盲目追求大的通流面积，而是先匹配常见的小流量工质工况，把进气端的叶片前缘做了圆弧过渡处理，避免工质进入叶栅通道时产生过大的局部冲击损失，叶片尾缘则控制了厚度，减少尾迹涡流带来的能量耗散，每一片叶片的型线都沿着径向做了扭转变形，适配不同半径位置的线速度差异，让整个叶栅通道内的工质流动更均匀，不会出现局部流速突变引发的振动问题。

　　在轴系结构的设计上，把轮盘和输出轴做了一体化的结构考量，轮盘和叶片衔接的位置做了足够的圆角过渡，这里是应力集中的高发区域，不管是高速旋转带来的离心载荷，还是工质冲击带来的交变载荷，都容易在直角衔接位置萌生疲劳裂纹，合适的圆角半径可以把局部应力峰值降低30%以上，有效提升转子的运行寿命。轴段上的密封槽位置是结合常见的腔体密封尺寸设计的，相邻的螺纹段则用来和锁紧螺母配合，实现转子在轴承内圈的轴向定位，安装的时候不需要额外加工定制紧固件，用标准的细牙螺纹就能完成锁紧，轴端的锥面结构是为了和输出端的联轴节配合，锥面配合的同轴度比平键连接更容易保证，高速旋转的时候不会因为偏心产生额外的不平衡量。

　　考虑到实际安装的边界限制，整个转子的轴向尺寸做了严格的控制，轮盘的最大外径没有超出常规小型透平腔体的通流内径，安装的时候不需要对腔体做额外的扩孔加工，轴段的各个直径尺寸都匹配标准深沟球轴承或者角接触轴承的内圈尺寸，选型的时候直接按照轴径选对应规格的轴承即可，不需要定制非标准轴承。叶片部分的轴向宽度也做了优化，既保证了足够的叶栅通流长度来完成能量转换，也不会因为轴向尺寸过长导致整个转子的临界转速下降，在设计最高转速范围内，转子的工作转速始终避开一阶临界转速区间，避免运行过程中出现共振问题。

　　做三维建模的时候，每一片叶片的阵列都严格按照圆周均布的要求设置，阵列的角度误差控制在建模精度允许的最小范围内，因为哪怕是极小的周向角度偏差，在高速旋转的时候都会带来不平衡量，后续做动平衡的时候需要去除更多的材料，既浪费加工工时，也可能破坏轮盘的结构强度。轮盘背面的减重槽是在保证结构强度的前提下设计的，去掉了轮盘非受力区域的多余材料，降低整个转子的重量，同时也减少了高速旋转时的离心载荷，减重槽的转角位置同样做了圆角处理，避免应力集中。轴段上的退刀槽尺寸也符合机械加工的工艺要求，不管是车削螺纹还是磨削轴颈的时候，刀具都能顺利退刀，不会在加工过程中出现撞刀或者加工不到位的问题，所有需要磨削加工的轴颈位置都预留了合适的加工余量，方便后续精加工的时候达到要求的表面粗糙度和尺寸精度。

　　实际应用场景里，这类涡轮转子可以适配多种小功率透平设备，比如小型燃气轮机的动力涡轮段、工业余热回收的小型膨胀机、甚至是车用涡轮增压器的涡轮端替换结构，安装的时候只需要保证轴承位的同轴度，调整好密封件的压缩量，就能完成转子组件的装配。运行过程中，工质从进气端进入叶栅通道，推动叶片带动整个轴系旋转，输出的扭矩可以通过轴端的联轴节传递给发电机、泵轮或者其他需要动力输入的部件，整个转子的结构没有多余的复杂零件，加工难度低，日常维护的时候只需要检查轴承磨损情况和叶片的冲蚀损伤即可，不需要复杂的专用拆解工具。
