电力变压器散热风机钣金防护外罩

　　这款钣金风扇罩主要配套电力变压器柜体的强制风冷回路使用，安装在轴流散热风机的外侧出风或进风侧，核心作用是在保证气流顺畅通过的前提下，隔绝运维人员误触高速旋转风叶的风险，同时阻挡现场飘落的金属碎屑、较大粒径粉尘、虫鸟以及检修工具意外坠入风机腔，是变配电设备通风散热系统里很常见的安全防护构件。

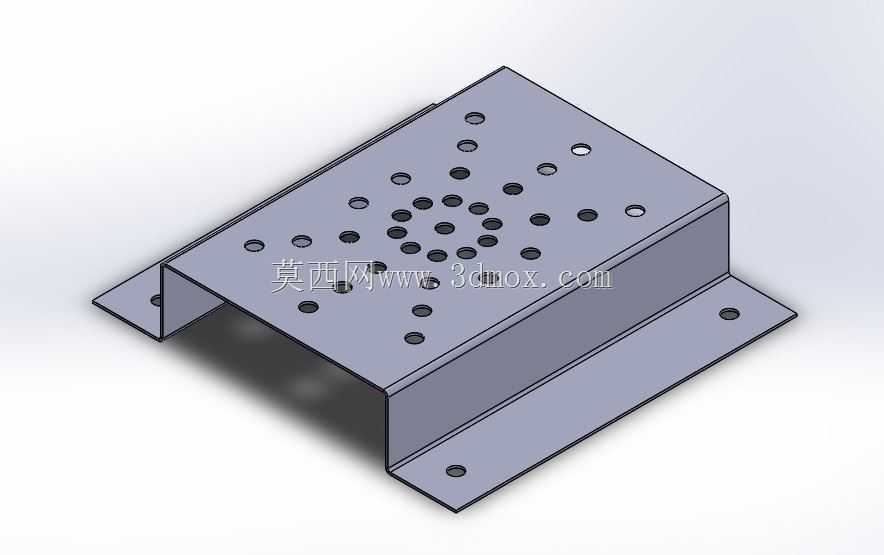

　　从实际装配场景来看，这类罩体大多贴合变压器柜体的钣金安装面布置，底部延伸出的折边法兰直接作为安装基准面，法兰边上预留的装配孔位可以和柜体预设的螺柱或者压铆螺母对位，不需要额外焊接支架，现场对位后拧紧紧固件即可完成固定，拆装维护时不需要拆解周边管线，单人就能完成风机清灰、轴承检查这类常规作业。罩体的整体轮廓完全匹配对应风机的外框尺寸，折弯后的立边高度刚好覆盖风叶的旋转径向间隙，既不会因为罩体内腔过浅蹭到风叶外缘，也不会因为突出柜体太多额外占用柜内布线空间，安装边界和变压器柜体的原有安装面完全贴合，不会和周边的母排、接线端子、温控线束产生干涉。

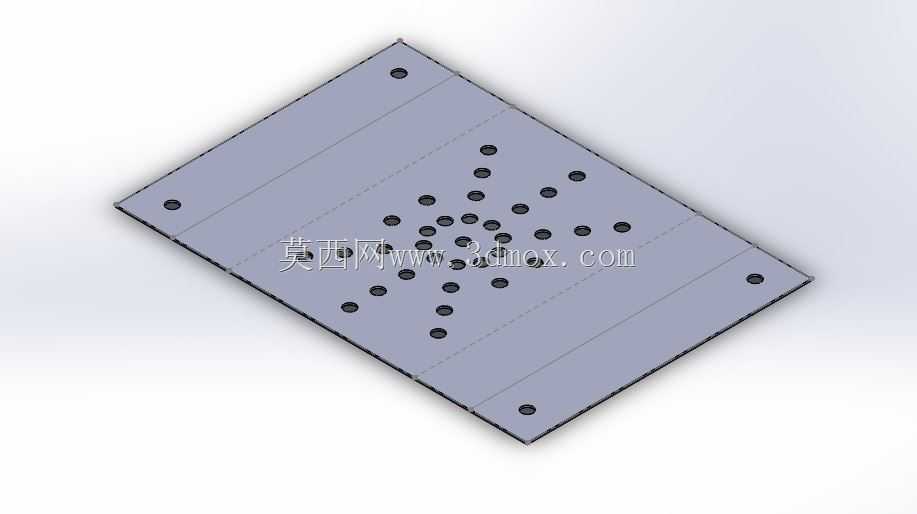

　　结构设计上采用了先平板下料、后折弯成型的钣金工艺路线：整张板材在展平状态下就完成所有通风孔的加工，不需要在折弯成型后再做二次钻孔，这种工艺安排对车间加工非常友好——平板状态下激光切割的定位精度远高于成型后钻孔，所有孔位的位置度可以稳定控制在钣金加工的常规公差范围内，也避免了折弯后斜面钻孔带来的刀具打滑、孔口毛刺难处理的问题。顶面的通风孔采用阵列排布，孔位间距经过通风面积校核：所有开孔的总通流面积大于风机的额定迎风面积，不会因为罩体遮挡产生额外风阻，避免风机工况点偏移、散热效率下降；孔的孔径选取也兼顾了防护要求，尺寸大于开孔的异物无法进入风腔，同时孔边经过去毛刺处理，不会割损运维人员的手套或者线缆外皮。

　　折弯工序的设计也充分考虑了钣金加工的工艺性：所有折弯边预留了合理的折弯内R，不会出现折裂或者板材应力集中的问题，两侧和端部的折边互相咬合形成封闭的盒型加强结构，不需要额外焊接加强筋，整罩的刚性就足以承受日常运维的触碰、柜体运行的长期振动，不会出现薄板共振异响。底部外翻的安装法兰边和罩体主体一次折弯成型，法兰面的平面度可以保证和柜体安装面紧密贴合，不会出现缝隙过大导致异物从侧边窜入的情况。

　　在变压器长期运行的场景里，这类防护罩的工况并不复杂，但可靠性直接影响风冷系统的安全：变压器负载升高时温控器会触发风机启动，气流持续从罩体孔位流过，罩体本身不承受额外载荷，只需要保持结构稳定、孔位通畅。日常巡检时可以直接透过开孔观察风叶的积灰情况，判断是否需要停机清理；板材表面做常规的防锈喷涂处理后，就能适应配电站房、户外箱变的常规使用环境，长期使用不会因为锈蚀出现孔边剥落、板材变形的问题。建模过程中可以直接展开得到平板下料图，所有孔位、折弯线、法兰安装孔的尺寸都能直接对接激光切割和折弯工序，不需要工艺人员二次转换图纸，从设计端就打通了下料、折弯、装配的全流程，这类结构也是钣金通风防护件非常典型的设计思路，用最简单的工艺、最少的零件数量满足防护和通风的双重需求。
