Coilcraft十三瓦以太网供电POE脉冲变压器

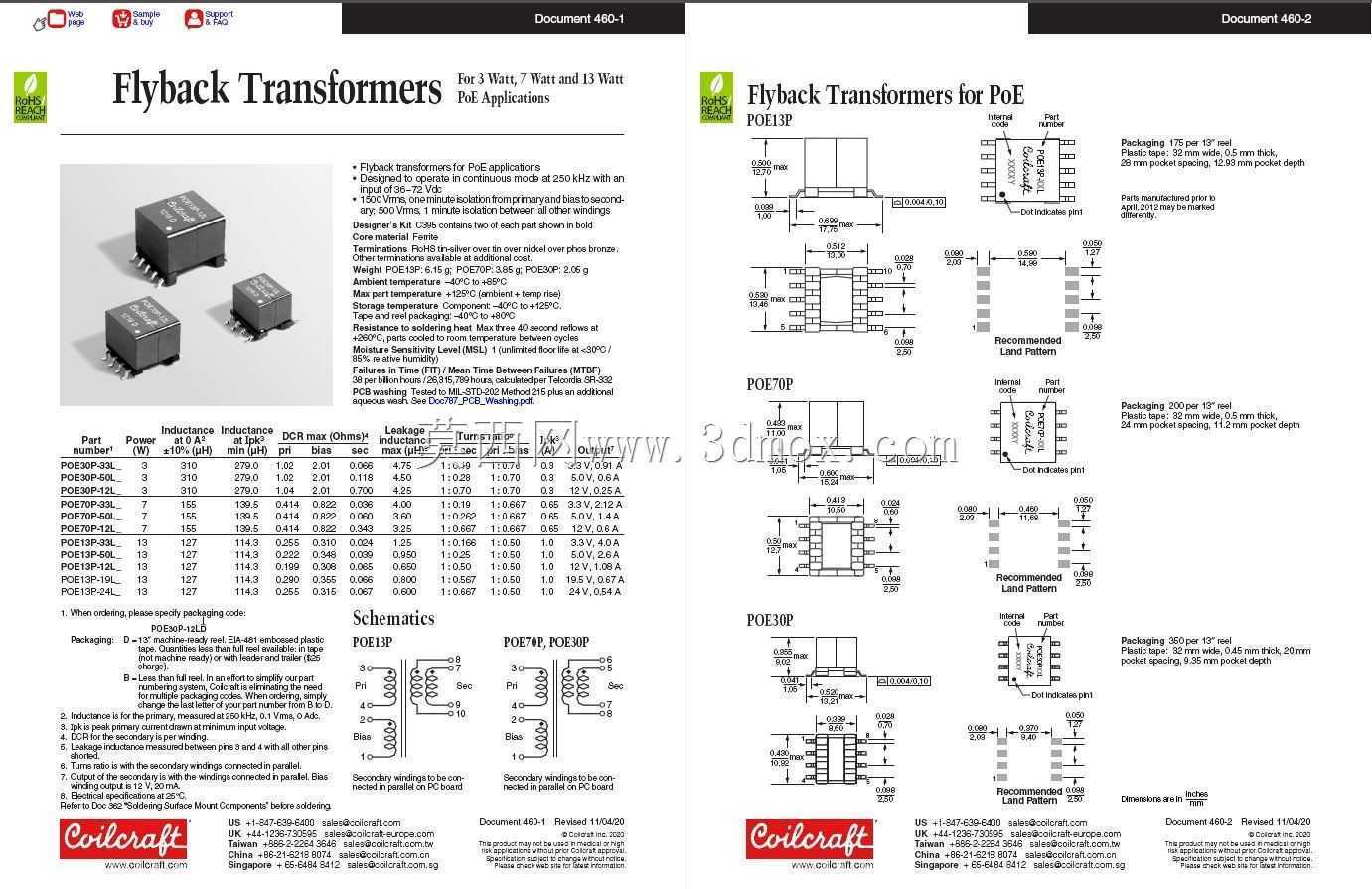

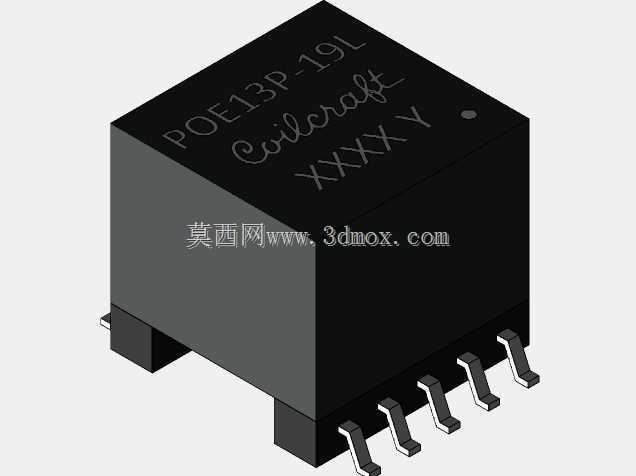

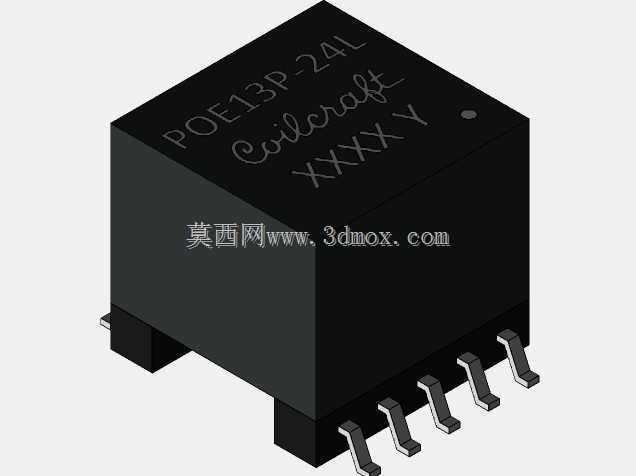

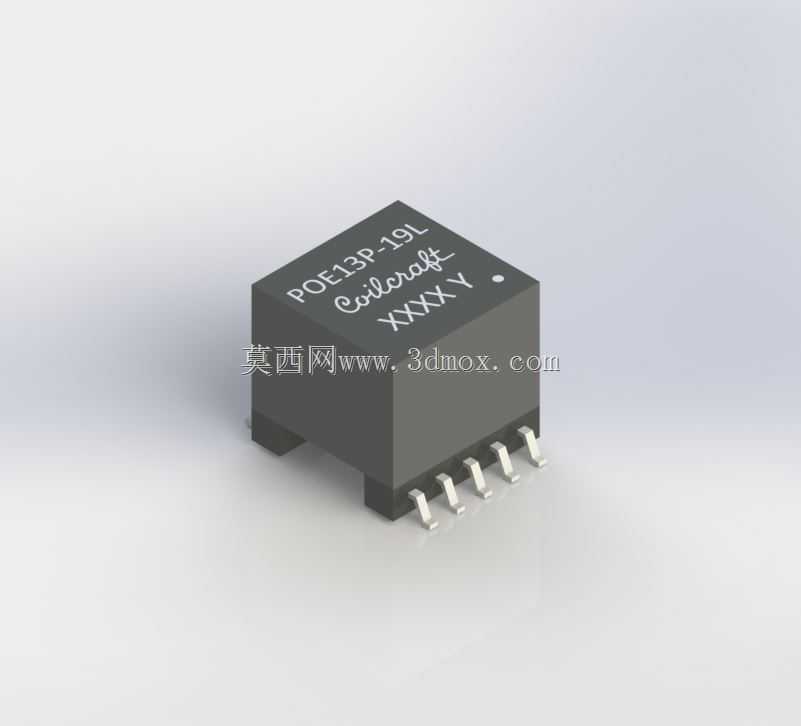

　　在做通信终端、安防前端和工业网关的板级布局时，以太网供电链路里的隔离与阻抗匹配器件往往不是最先被关注的对象，却会直接决定PHY端口能否稳定上线、长距离线缆下受电设备能否获得足够功率。这个三维对象还原的是线艺POE13系列中面向13W等级以太网供电应用的表贴脉冲变压器，器件本体为低矮黑色塑封结构，顶部印有系列标识、厂商标识和批次位，底部一侧伸出多枚鸥翼形金属端子，适合在PCB焊盘上以回流焊方式装配。

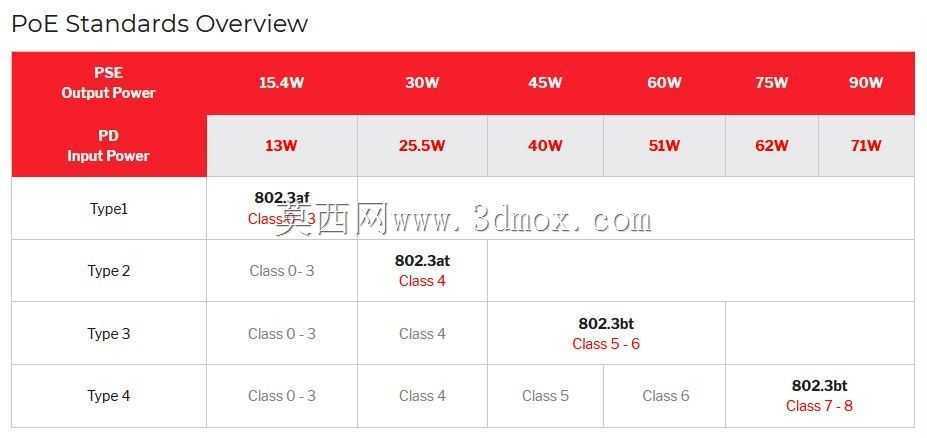

　　从实际用途看，这类器件位于供电设备PSE与受电设备PD之间的以太网通道附近，承担信号耦合、电气隔离、共模抑制以及PoE功率传输相关的磁性功能。13W等级对应常见的Type 1应用场景，PSE端口可在约44V至57V范围内工作，经过不同长度双绞线后的受电端电压通常落在约37V至57V区间；按工程估算，线缆上可对应约数百毫安级的直流电流，终端可获得十余瓦功率。它适合百兆级网络端口中需要同时传递数据与供电的位置，例如网络摄像机、无线AP、门禁控制器、工业采集网关、楼宇自动化节点等。

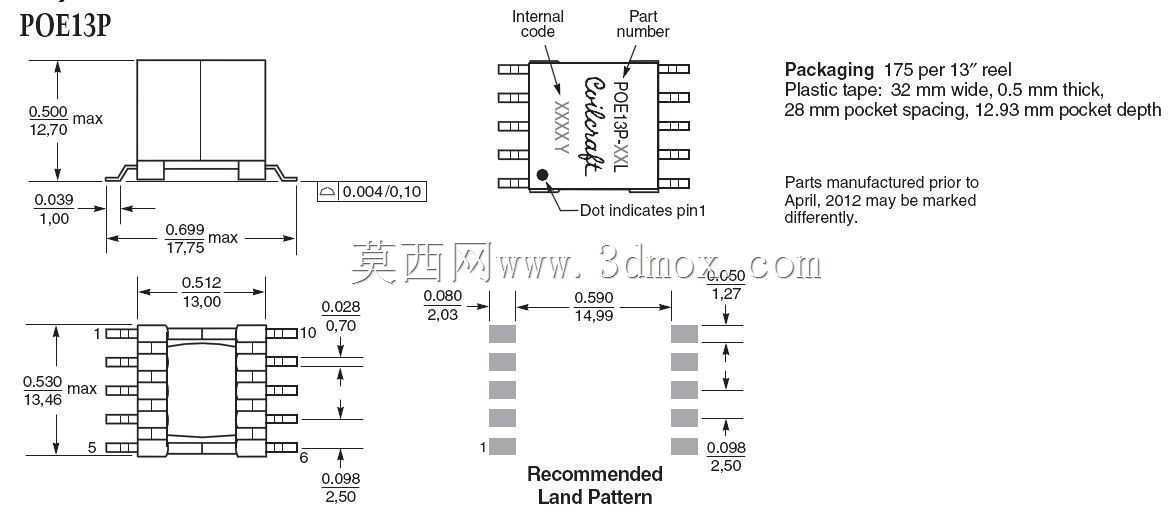

　　建模时不能只把它当作一个简单方块处理。外形上，本体长宽高需要与PCB封装、周边器件高度限制和壳体内部净空共同校核；底部端子的 pitch、伸出长度、弯折半径和共面性尤其关键，因为这些几何特征会影响焊盘生成、钢网开口、贴片吸取高度以及后期可制造性检查。模型中将塑封本体的倒角、顶面丝印区域、侧面脱模斜度和端子排列都做了可见表达，便于结构工程师在整机堆叠时判断干涉，也便于硬件工程师在原理图与PCB封装之间建立直观对应。

　　安装边界方面，该器件采用表面贴装方式，布局时应在本体两端保留识别和返修操作空间，在端子外侧预留足够焊盘与走线通道。由于变压器下方和周围常涉及差分线、电源馈电及中心抽头连接，三维外形可帮助检查塑胶本体与底层走线、过孔、屏蔽罩、相邻电感或电容之间的安全距离。若设备外壳较薄，或产品需要灌胶、涂覆、加导热垫，则本体顶部高度和端子根部过渡区都应纳入干涉检查；若板卡采用波峰焊、选择性波峰焊或双面回流，也要结合周边大热容器件评估温度曲线，而不是仅凭平面封装图判断。

　　设计思路上，这类磁性元件的外观虽然紧凑，但内部由磁芯、绕组、绝缘结构和引出端构成，外部塑封体负责保护绕组并提供自动贴装所需的平整吸取面。三维建模保留了外部可测量特征，没有虚构内部磁芯细节，这种处理方式更符合结构设计阶段的需求：工程团队真正需要的是在整机中准确表达占位、安装方向、端子位置和外观识别，而不是用不可验证的内部结构误导装配。顶面文字的方向也可用于提示贴片方向，防止在视觉检查或手工返修时与相邻同类器件混淆。

　　在端口架构中，PoE变压器并非孤立存在。它通常与RJ45连接器、PHY芯片、整流或馈电电阻、电容、TVS、共模扼流圈以及布线约束共同工作。差分对走线需要控制阻抗并保持对称，电源注入或抽取路径要考虑铜箔载流能力，变压器隔离区域则应避免无关金属跨越。把该器件放进完整板卡模型后，可以更早发现连接器金属壳、屏蔽罩折弯边、塑料立柱和线束插头是否与本体冲突；在紧凑的安防摄像机或导轨式网关中，这种提前校核能减少后期打样后因高度不足、端子遮挡或返修空间不够造成的改板。

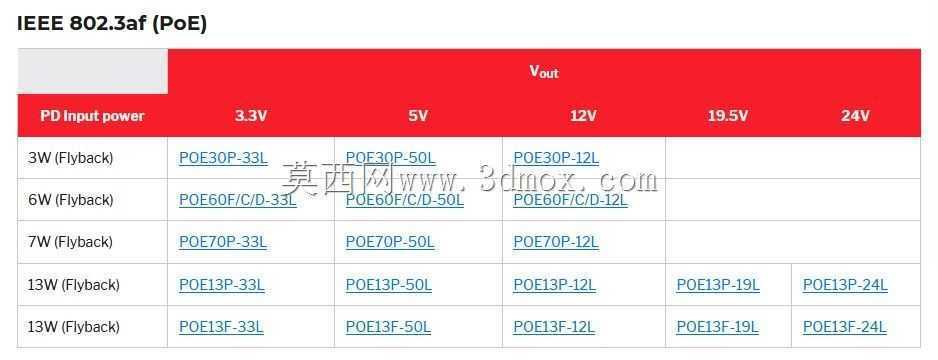

　　从选型角度看，13W等级器件适合功率需求明确、端口数量较多、追求板卡面积效率的产品。若终端负载接近功率上限，不能只核对变压器标称能力，还要同时核算线缆压降、PSE供电电压、PCB铜厚、端子温升和环境温度。对于需要更高功率的终端，则应选择对应更高等级的磁性器件，而不能在外形相近的前提下直接替换。该模型的价值在于把抽象的 datasheet 封装转化为可装配、可干涉检查、可用于整机评审的实体几何，使结构、硬件和工艺人员在同一三维空间内确认PoE端口的真实边界。
