带输送台的纸品表面上光加工设备

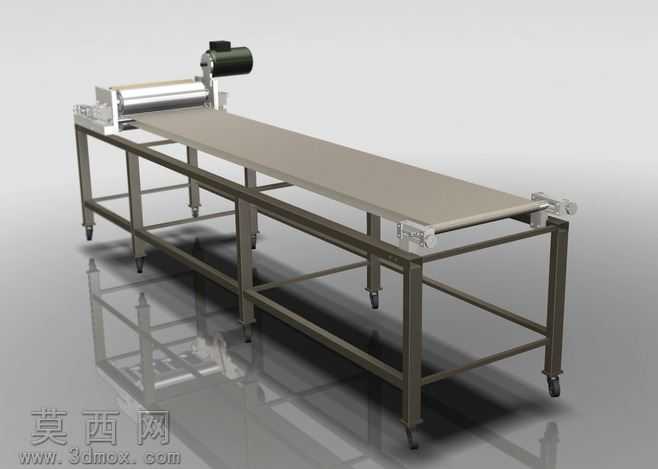

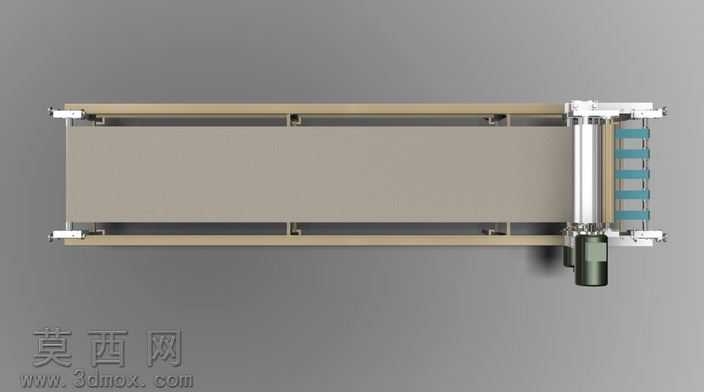

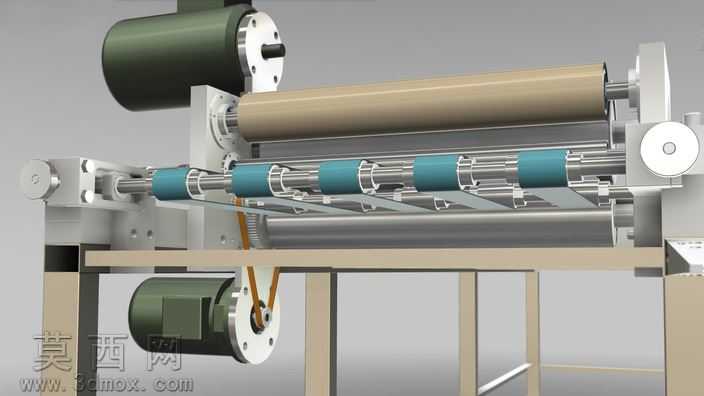

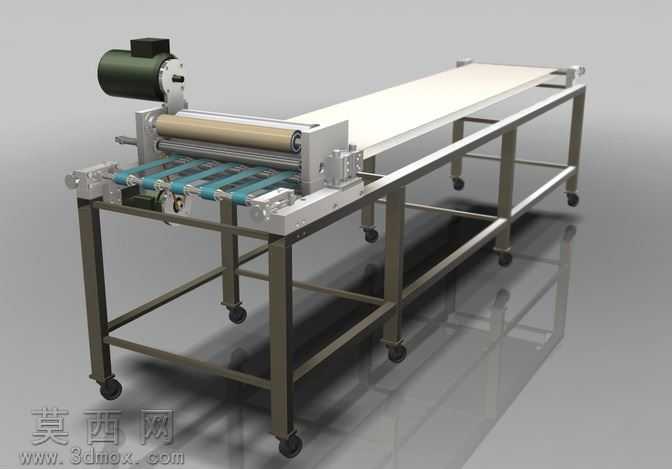

本作品为纸品表面上光加工设备的三维建模成果，建模过程中严格遵循工业设备实际生产的尺寸比例，对设备的每一处结构都进行了精细化还原。整体机架采用方管焊接框架结构建模，底部配置万向脚轮组件，还原了设备可灵活移动、便于车间内调整工位的实用特性，机架的横梁、立柱连接处的焊接细节、支撑筋结构都做了写实处理，还原金属机架的厚重质感。设备进料端设置多组平行输送胶辊，胶辊采用蓝色弹性材质表现，搭配金属辊轴与端部的轴承座、调节机构，精准还原进料段的纸张输送定位结构，可保证待加工纸张平稳进入上光工位。上光核心工位设置主上光辊与压合辊组件，上方配套驱动电机，建模时还原了电机的外壳、接线盒、输出轴连接结构，以及辊组两端的间隙调节手轮、固定座结构，清晰展现上光作业时辊间压合、涂覆光油的工作逻辑。设备后半段为长距离平面输送台，台面采用浅色平整材质模拟输送带，下方的支撑横梁、张紧调节结构都逐一还原，可呈现上光后纸品平稳输送、自然流平干燥的工位布局。渲染阶段采用工业产品常用的影棚布光方案，金属机架赋予哑光不锈钢材质，胶辊赋予弹性橡胶材质，输送带赋予哑光帆布或PVC材质，电机外壳赋予深绿色烤漆金属材质，不同材质的粗糙度、反光度参数都经过反复调试，让整体渲染效果贴近真实工业设备的视觉质感。设计思路围绕纸品上光工艺的实际流程展开，从进料、涂覆上光到输送出料的工位排布符合实际生产动线，各功能模块的结构设计兼顾作业稳定性与设备维护便利性，可作为印刷后加工设备的结构参考、教学演示素材使用。
