制浆造纸用立式打浆疏解设备结构模型

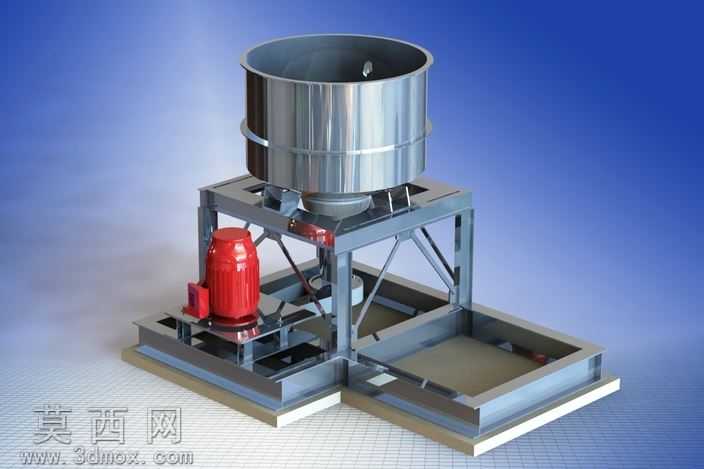

本模型为制浆造纸生产环节所用的立式疏解打浆设备，整体采用三维参数化建模完成，完整还原了设备的全部结构细节。建模过程中首先搭建底部双层承载机架，机架采用型钢焊接框架结构，下层设置滑移安装基座，上层为设备承重平台，框架间布置斜向加强筋提升整体结构刚性，所有型钢构件均按照实际工业型材规格绘制，焊缝、安装孔位、连接螺栓等细节均做了精细化还原。机架上方安装核心作业罐体，罐体采用立式圆筒形结构，上部为敞口进料设计，罐体外部设置两道环形加强箍提升薄壁筒体的结构强度，底部为锥形收口出料结构，罐体与上层机架之间采用法兰螺栓连接，连接位置设置减震垫结构，降低设备运行时的振动传递。罐体侧下方安装驱动单元，采用立式减速电机作为动力源，电机通过安装座固定在机架平台上，电机输出端通过传动结构连接罐体内部的疏解作业转子，传动区域设置安全防护罩，避免运行过程中发生安全隐患。渲染阶段针对不同部件赋予了对应材质，罐体采用镜面不锈钢材质，还原工业设备中不锈钢筒体的金属反光质感，机架采用喷砂氧化碳钢材质，呈现哑光金属的厚重质感，电机部分采用红色工业烤漆材质，接线盒、散热筋等细节均做了材质区分，基座部分采用防滑钢板材质，整体渲染光影柔和，清晰展现各部件的装配关系与结构层次。设计过程中充分考虑了设备的实际使用需求，底部滑移基座可方便设备的安装定位与检修移位，双层机架的设计将驱动部件与作业罐体分层布置，既方便日常维护检修，也能避免作业过程中浆料飞溅对传动部件造成侵蚀，罐体的加强箍设计可有效避免长期作业过程中筒体变形，整体结构布局紧凑合理，完整还原了工业现场该类疏解设备的真实结构形态，可用于造纸设备的结构展示、教学演示以及相关产线的布局规划参考。
