带附加部件的框架式停止开关安装结构

　　这套结构的核心并不是单独的开关本体，而是把触发元件、复位元件、安装支架和型材框架边界作为一个整体来处理，实际调试时最容易出问题的地方也往往不在开关选型，而在触发行程、安装刚性和运动件干涉之间的匹配。现场使用中，这类停止开关常布置在直线滑台、升降模组、抽屉式机构或小型框架设备的行程末端，当运动部件越过允许位置后，推杆被压下，触点状态切换，设备控制回路随即收到停止信号，避免硬碰撞、越程或机构脱开。

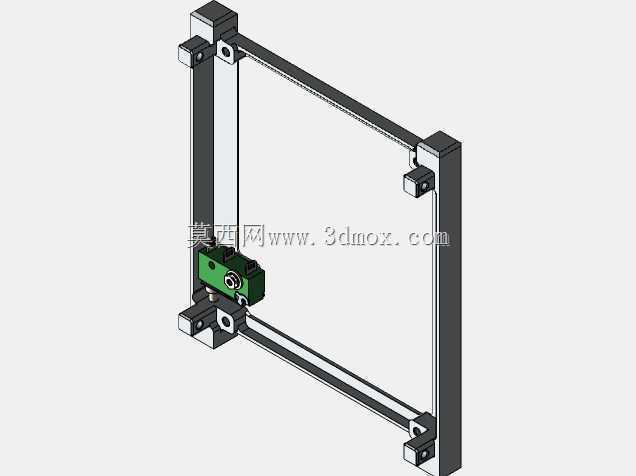

　　从结构布置看，两根竖向型材和上下横向型材组成矩形安装边界，开关组件固定在框架下角附近，触发方向沿运动路径布置。这样做的好处是开关不需要额外占据设备外部空间，线缆可以沿型材槽边走线，支架与型材端面的连接位置也便于在装配阶段微调。若把开关直接装在薄板或悬臂支架上，长期反复触发后容易出现支架偏摆，导致触发点漂移；而依托型材框架承载，安装面的刚度更容易保证，维修时也能沿着同一基准重新校准。

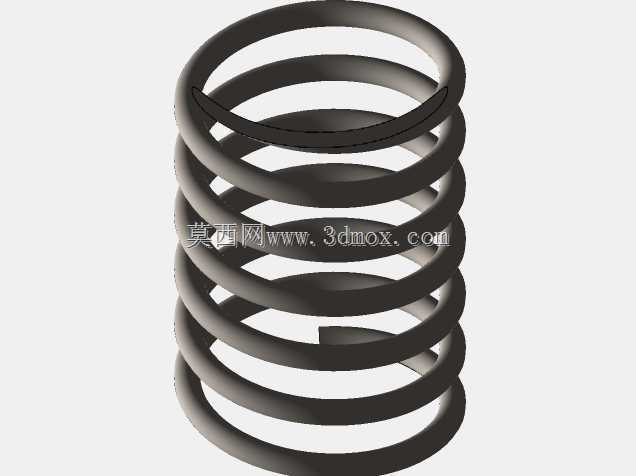

　　功能实现上，弹簧承担推杆复位和接触保持的作用。运动件未到达停止位置时，推杆在弹簧作用下保持初始状态，微动开关处于正常回路；当外部挡块或运动框架压到推杆时，推杆沿导向方向移动，达到微动开关动作行程后触点切换。设计时不能只关注开关本身的额定行程，还要把弹簧力、推杆伸出量、挡块接触角度和超程余量一起核算。行程过小，轻微装配误差就可能漏触发；行程过大，则可能使开关承受过量机械载荷，缩短触点和壳体寿命。

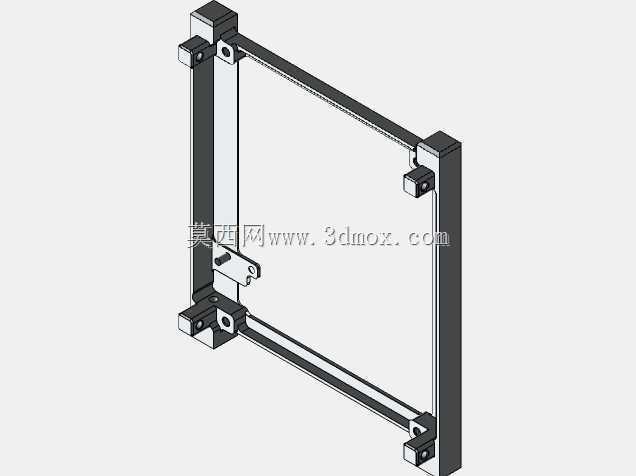

　　外形尺寸方面，模型保留了框架型材的断面、端部连接块、侧向固定件以及开关支架的相对位置，安装边界可以直接从三维装配中读取。竖向构件决定了开关在高度方向上的可调范围，横向构件则限制了挡块接近开关的路径。工程建模时，应重点检查推杆轴线与运动方向是否平行，挡块接触面是否会在压入过程中产生侧向分力，螺钉头、线槽、线缆接头是否与运动件发生擦碰。对于需要频繁动作的设备，还应在推杆前端保留可更换的接触块，避免磨损后直接更换整个开关组件。

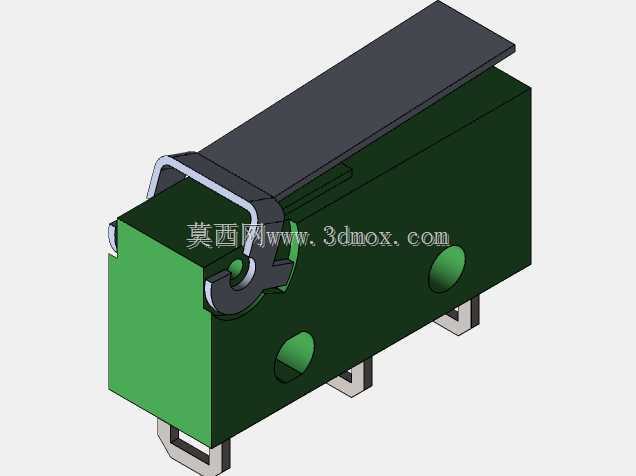

　　设计思路上，这套方案强调的是“可安装、可触发、可复位、可维护”。支架孔位采用与型材槽宽匹配的连接方式，使开关位置能够沿框架方向小幅调整；附加部件把零散的弹簧、推杆和微动开关整合为相对独立的模块，装配人员不需要在现场反复配作复杂零件。三维结构中可以清楚看到开关本体、绿色安装座、滚轮或推杆接触端以及框架夹持件之间的层级关系，这对干涉检查和工程出图很有价值。

　　在实际应用场景里，这类停止开关既可以作为终端限位，也可以作为门盖、夹具、推料机构到位后的安全信号元件。若用于安全停止回路，还需要结合电气规范选择合适触点类型，并在机械侧设置硬限位；若仅用于位置反馈，则应调整触发点，使信号在机构完全到位前建立，给控制系统留出响应距离。模型把机械安装关系完整表达出来，便于结构工程师在类似型材设备上复用触发思路，也便于选型人员判断开关周围需要预留的操作、接线和更换空间。
