弹性柱销盘式联轴器传动总成

　　在常规工业传动链的布局校核里，两轴对中偏差始终是现场安装无法完全规避的问题，盘式弹性联轴器的核心定位，就是在主动轴与从动轴之间构建刚性扭矩传递路径的同时，预留微量的径向、角向与轴向补偿余量，避免电机输出轴、减速器输入轴这类核心部件因别劲产生额外交变载荷。这类结构在中小功率的泵组、皮带输送机驱动端、小型风机传动侧、轻工生产线的辊筒驱动工位应用十分普遍，相比刚性凸缘联轴器，它不需要安装时反复打表把两轴同轴度控制在0.05mm以内，现场运维的容错空间明显更大。

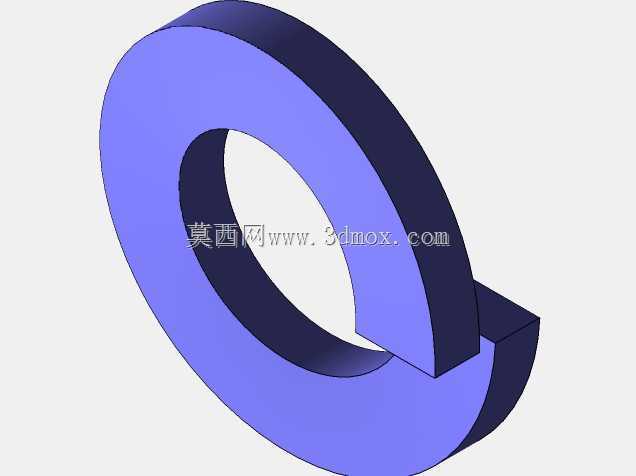

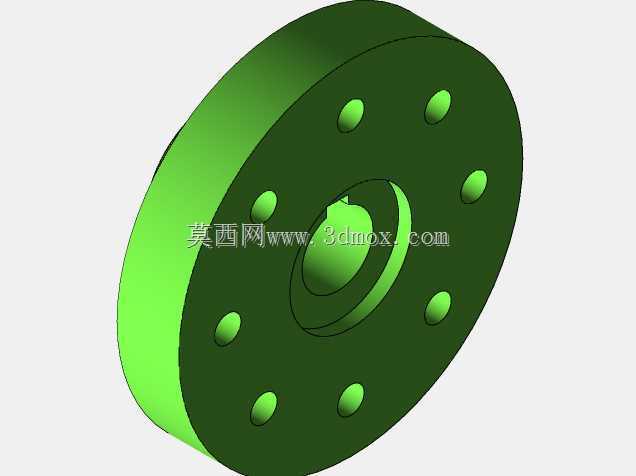

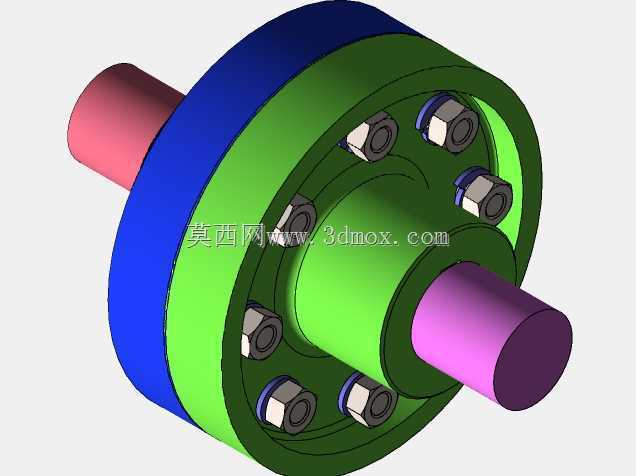

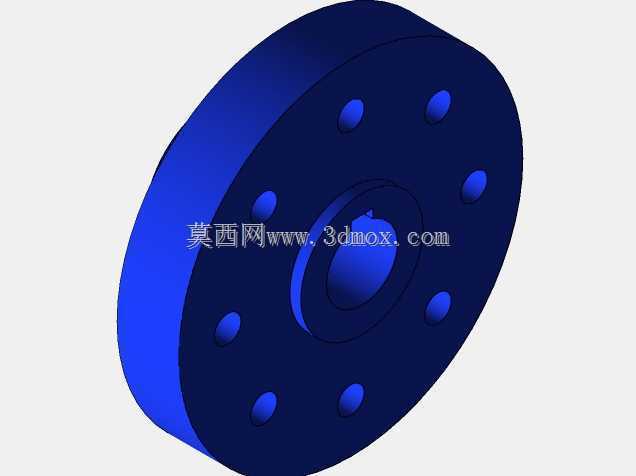

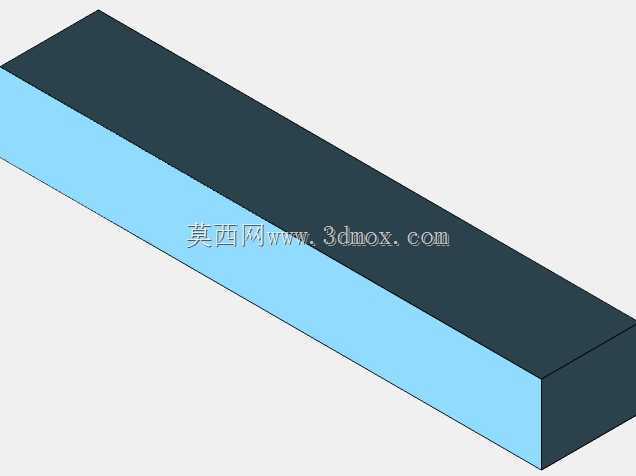

　　从结构组成拆解来看，这套总成分为左右两个半联轴器、中间弹性传力环、周向均布的锁紧螺栓与防松螺母，外加两侧伸出的待连接轴段。两个半联轴器分别通过轴孔与平键和两侧轴端实现周向固定，端面的法兰盘沿圆周均匀开出对应通孔，弹性套柱销穿装在两侧法兰的对位孔内，柱销外侧的非金属弹性套直接和孔壁接触，扭矩从主动侧半联轴器传入后，先通过柱销带动弹性套挤压孔壁，再把载荷传递到从动侧半联轴器，整个传力路径没有硬金属直接冲击，启动瞬间的尖峰扭矩可以被弹性套的微量形变吸收，设备启停时的顿挫感会明显降低。

　　设计这套结构时首先要敲定的是公称扭矩匹配区间，选型阶段需要先核算传动系统的额定工作扭矩，再乘以1.5到2倍的工况系数，应对频繁正反转、负载波动大的使用场景，避免柱销受剪过载断裂。法兰端面上的螺栓孔分布圆直径是核心安装边界参数，它直接决定了联轴器的最大外径，周向孔位采用6到8组均布布局，数量越多，单个柱销承担的剪切载荷越小，整体传动的动平衡表现也更优，适配更高转速的传动工况。两侧半联轴器的轴孔长度需要和配套轴端的配合段长度匹配，轴孔公差通常选H7过渡配合，既保证装配时可以顺利推入，又能避免运行过程中轴和孔之间出现相对窜动。

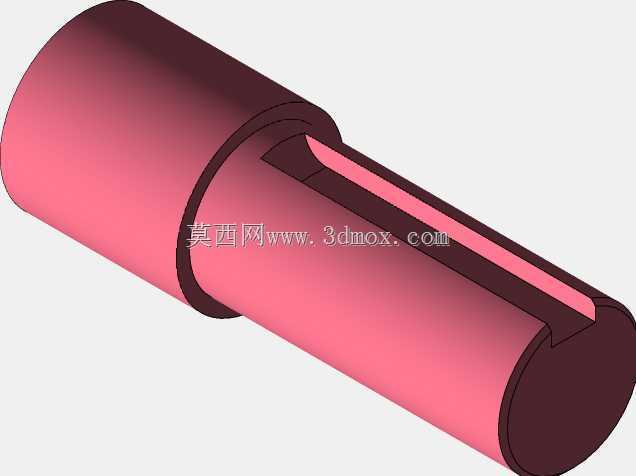

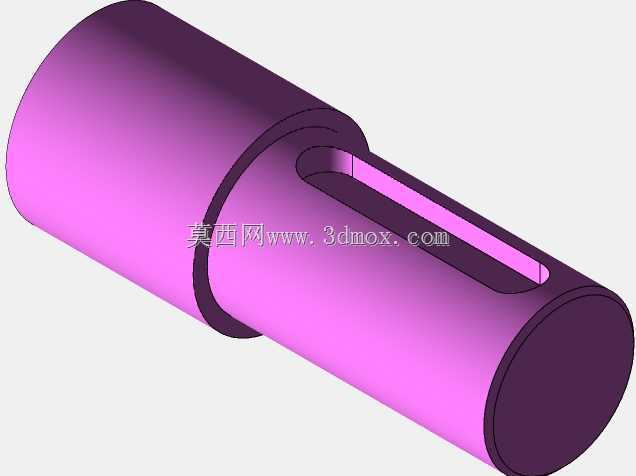

　　现场安装的边界尺寸需要提前在三维布局里校核清楚：首先是联轴器的总长度，要保证两侧轴端伸入半联轴器轴孔后，两个半联轴器的相对端面之间预留3到5mm的间隙，这个间隙就是轴向补偿量，用来抵消设备运行时轴受热伸长带来的轴向顶推问题；其次是最大外径尺寸，要确认联轴器外圆和周边的防护罩壳、设备机架内壁之间留有不小于10mm的安全间隙，避免旋转过程中发生剐蹭。两侧伸出轴段的直径和长度要和对接的电机轴、工作机轴端参数完全对应，键槽的宽度、深度和方位角也要在建模阶段同步对齐，避免现场装配时出现键位卡滞。

　　和膜片式金属挠性联轴器相比，这种带弹性柱销的盘式联轴器结构更简单，柱销和弹性套属于易损件，长期运行后弹性套出现磨损、老化时，不需要挪动两侧的主机设备，只需要拆开周向的锁紧螺母，抽出旧柱销更换新的弹性套即可完成维护，运维成本很低。建模过程中需要重点保证周向孔位的圆周阵列角度完全均分，每个柱销组件的装配同轴度符合工程实际，弹性套和法兰孔之间保留合理的配合间隙，既不能间隙过大导致传动时产生冲击异响，也不能过盈量太大导致装配困难。整套模型完整还原了装配状态下的所有零件层级，工程人员可以直接提取各部分尺寸用于轴系布局校核、防护罩设计以及备件选型参考，在传动系统设计阶段就能提前规避安装干涉、维护空间不足这类常见的现场问题。
