剪式旋转转直线位移连杆传动机构

　　该机构面向需要把旋转摆动转换为受控直线位移的机械传动场景，常见于小型升降平台、伸缩托架、夹具进给、检测工位推送、教学实验台以及轻载自动化辅助装置。它的核心价值不在于承载大载荷，而在于通过多组铰接连杆形成确定的几何约束，使输入端的角度变化在输出端表现为较平稳的线性伸缩。

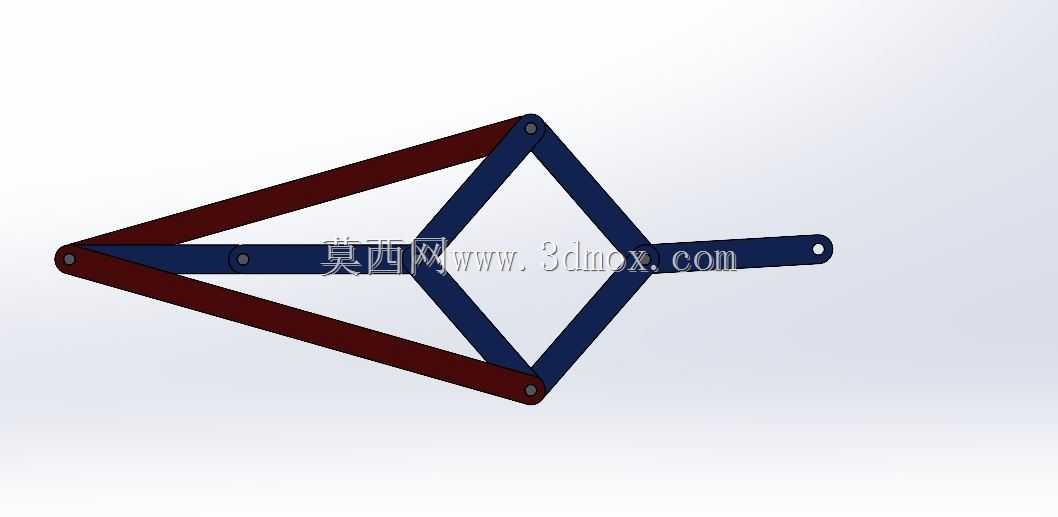

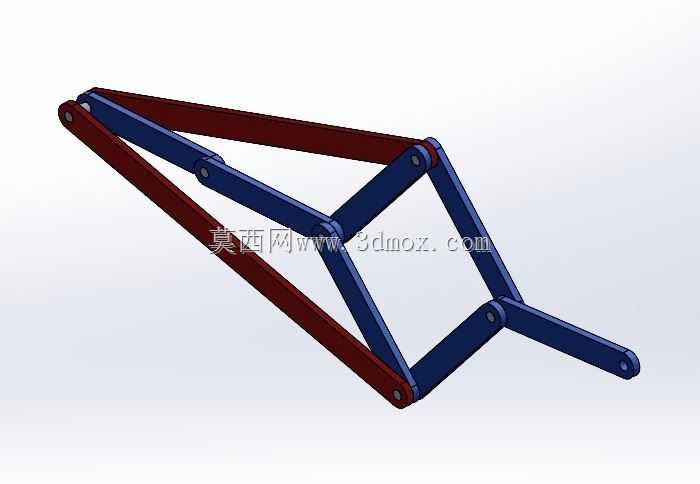

　　从结构组成看，模型由两组颜色区分的长连杆、若干中间铰接板、端部销轴以及末端执行连接段构成。红色杆件与蓝色杆件交错布置，在多个节点处通过回转副连接，形成类似剪叉的折叠展开关系。各铰接点承担相对转动，杆件本身主要承受拉压和弯曲作用。与单根推杆相比，这种多连杆布局能够在收缩状态下占用较小长度，在展开过程中提供较大的行程，并且运动轨迹受连杆尺寸约束，重复性较好。

　　实际使用时，机构的一端可作为固定安装侧，通过端部孔位与机架或底座连接；另一端作为运动输出侧，与滑块、工作台、托板或夹具相连。输入端可以由气缸、电动推杆、凸轮、摆臂或手动摇柄驱动，驱动点不必直接布置在输出轴线上，而是通过某个铰接点的角位移带动整组连杆展开。这样的布置适合设备内部空间狭窄、直线驱动元件安装距离不足的场合。设计人员在选型时需要关注固定端与输出端的相对方向，若输出端未设置导轨约束，剪式连杆在平面内可能产生附加横向偏移，因此通常应配合直线导轨、滑槽或导向杆使用，以保证位移方向稳定。

　　建模思路上，各杆件采用等厚板式结构，外形以长条形实体为主，端部设置同轴销孔。销轴与孔之间保留转动间隙，装配关系以同轴心和端面贴合为基础。中间交叉点并非简单重叠，而是通过分层铰接避免杆件在运动中干涉；红蓝两色在模型中也直观体现了左右层叠关系。对于三维结构设计人员，复核该机构时应重点检查极限展开和极限收缩两个位置：展开位置要确认杆件不会越过死点造成自锁或反向屈曲，收缩位置要确认相邻杆件、销轴头部和安装座之间留有间隙。

　　外形尺寸方面，该模型属于轻载平面连杆组件，杆件长度决定总行程，铰接点间距决定传动比。安装边界主要集中在三个区域：固定端孔位需要承受机构反力，应布置在刚度足够的机架面上；输出端连接孔需要与被推动部件的导向方向平行；杆件摆动范围内不能布置线缆、气管或其他固定零件。若将其用于升降工作台，还应在两侧对称布置相同机构，以抵消偏载产生的扭转；若用于夹具推送，则可在输出端增加压头或连接块，并通过限位螺钉控制展开终点。

　　从运动特性看，旋转输入与直线输出之间并非严格等速关系，瞬时传动比会随铰接角度变化。靠近折叠状态时，较小的直线位移可能对应较大的杆件角运动；接近展开状态时，机构增益和受力状态也会改变。因此在需要恒定进给速度的场合，应通过凸轮轮廓、伺服控制曲线或缓冲结构进行补偿。用于压紧场合时，可以利用接近死点的位置获得较大机械增益，但必须设置硬限位，避免越过死点后机构反向松脱。

　　该结构加工难度较低，杆件可采用钢板切割、铝合金铣削或工程塑料加工，销轴可用标准销、螺栓加衬套替代。长期运转时，铰接孔是主要磨损部位，轻载高速场景可加入自润滑衬套，低速重载场景则应提高销轴硬度并增加润滑。整体而言，这是一套结构直观、便于演示运动转换原理、也便于嵌入轻载设备的连杆传动方案。
