简易四柱导向冲压刀具装配结构

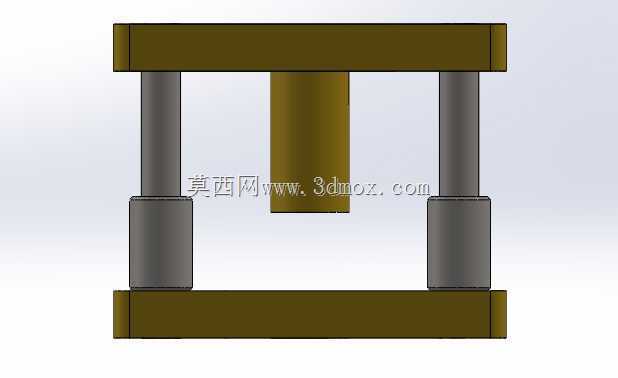

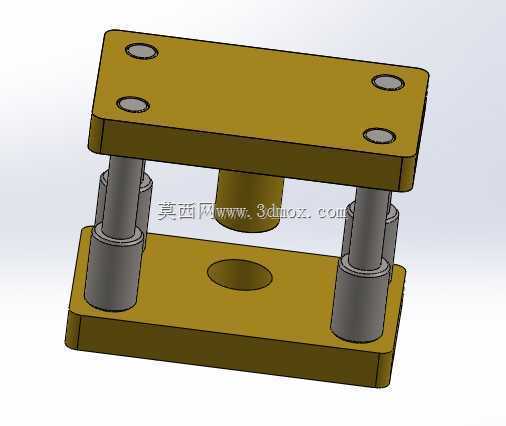

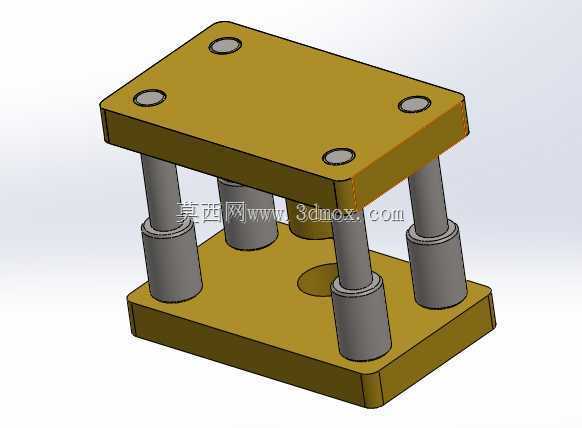

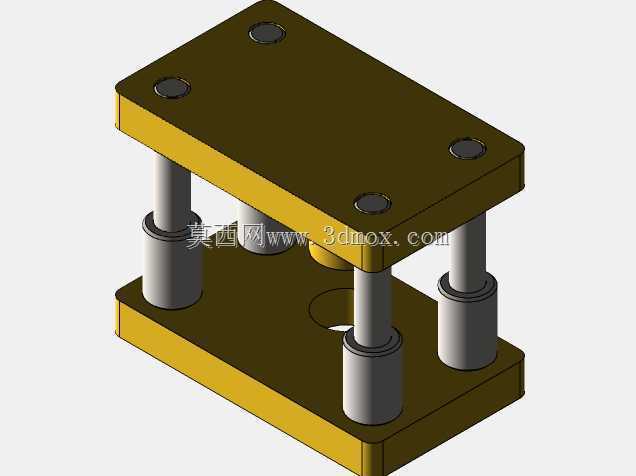

　　这套冲压刀具装配结构，是面向小吨位冲床配套开发的简易冲压作业工装，主要适配小型五金件的落料、冲孔、浅拉伸类冲压工序，常见于电子五金接插件、小型家电金属结构件、文具五金配件的批量加工场景，在小型五金加工厂的开式可倾压力机上安装频次极高，能覆盖10吨以内冲裁力的常规冲压作业需求。整套结构采用经典的四柱导柱导向布局，上下模座均采用矩形平板结构，四个角位对称布置导柱导套组件，导套压装固定在上模座对应安装孔内，导柱压装固定在下模座对应孔位，合模过程中导柱与导套的滑动配合能全程保证上下模的对中精度，避免冲裁过程中出现啃模、毛刺过大的问题，相比双导柱结构，四柱布局的抗偏载能力更强，哪怕冲压工位不在模座中心位置，也能保证模架运行的平稳性，

　　减少导柱的单侧磨损。上模座中心位置安装冲头固定座，可根据不同冲压工序更换对应规格的冲头，下模座中心位置设置凹模安装位，与上模冲头位置精准对应，凹模可通过压板或者沉头螺栓直接固定在下模座平面，更换不同工序的凹模时，只需松开紧固件即可快速拆装，适配小批量多品种的柔性冲压生产需求。上下模座的四个角位都设置了贯穿的安装沉孔，上模座通过沉孔与冲床滑块的T型槽配合，用T型螺栓完成紧固，下模座通过沉孔与冲床工作台面的T型槽固定，安装时无需额外加工过渡连接板，能直接适配市面上多数常规开式冲床的安装孔位布局，安装边界的兼容性较强。导柱导套采用间隙配合，配合精度选取H7/h6等级，既能保证合模过程的滑动顺畅，不会出现卡滞问题，

　　又能将上下模的对中误差控制在0.02mm以内，满足常规五金冲压件的尺寸公差要求。上下模座的厚度经过受力校核，在额定冲裁力作用下，模座的最大变形量控制在0.05mm以内，不会因为模座变形导致冲头与凹模的间隙不均，延长模具刃口的使用寿命。整套结构没有设置额外的卸料板组件，针对薄料冲压作业时，可直接在冲头位置加装弹性卸料胶圈，或者在下模座上加装固定卸料板，拓展工装的适用范围；针对厚料冲裁作业，也可在模座上预留的螺孔位置安装独立的导料、定位组件，实现条料的自动送料定位，减少人工定位的辅助时间。在实际生产场景中，这类简易冲压模架的维护成本极低，导柱导套位置可定期加注润滑脂减少磨损，日常作业前只需检查导柱表面是否有杂物、冲头固定是否牢固即可，

　　不需要复杂的日常维护流程，非常适合小型加工企业的低成本冲压生产需求，相比标准冷冲模架，这套结构的加工难度更低，普通铣床即可完成模座的平面加工与孔位加工，不需要高精度的坐标镗床也能满足使用精度要求，自制成本仅为标准模架的三分之一左右，在小批量定制冲压件的生产中性价比优势十分明显。结构设计过程中，特意将导柱的有效导向长度设置为大于冲头的工作行程，保证合模全过程导柱都不脱离导套，避免开模状态下导柱与导套错位，导致合模时撞坏冲头或者凹模；上下模座的边缘都做了倒角处理，避免安装过程中锋利边缘划伤操作人员，也减少模座磕碰变形的概率。
