可实现变角度传动的万向接头结构

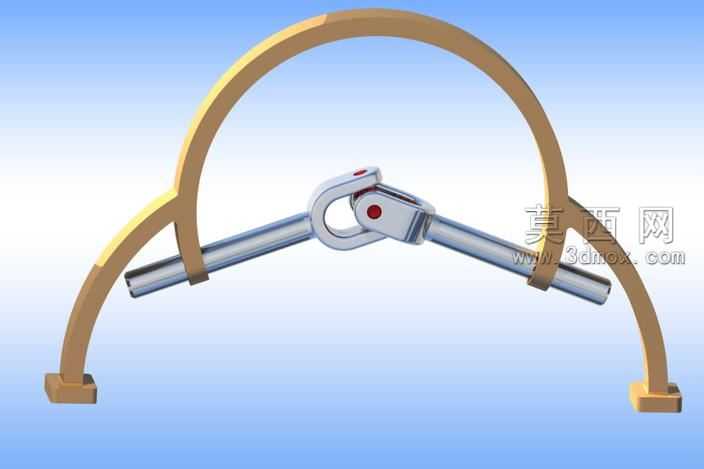

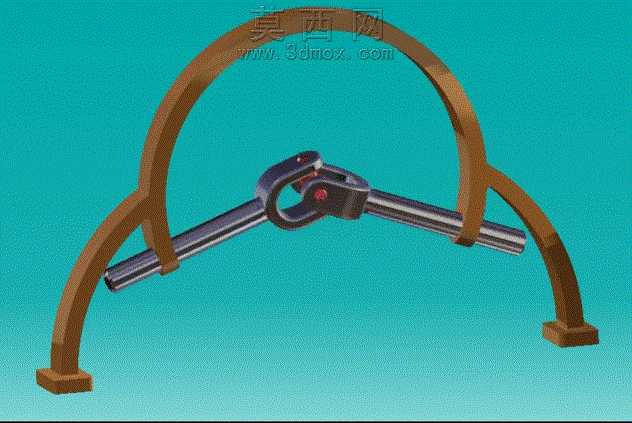

本作品为万向传动接头的三维建模设计，建模过程中首先基于万向节的传动原理进行结构拆解，将整体拆分为十字轴、主动轴叉、从动轴叉、传动轴四个核心组成部分，在三维建模软件中先绘制各零件的基准草图，通过拉伸、旋转、切除等基础特征命令完成单个零件的实体构建，针对十字轴的轴颈配合位置、轴叉的铰接孔位均严格按照机械传动配合公差进行尺寸约束，保证各零件装配后可实现顺畅的相对转动。完成零件建模后按照实际装配关系进行虚拟装配，添加同轴、重合等配合约束，验证十字轴与两侧轴叉的铰接自由度，确保两传动轴可在设计角度范围内实现无卡滞的扭矩传递，不会出现运动干涉问题。材质与渲染阶段，为金属传动轴、十字铰接部件赋予抛光合金钢材质，调整金属材质的反光度、粗糙度参数还原金属零件的真实质感，为外部展示支架赋予棕色硬质工程塑料材质，设置青蓝色纯色背景突出主体结构，通过三点布光的渲染设置打亮模型的结构细节，清晰展现铰接位置的配合关系与整体传动结构。设计思路上，该万向节结构核心是解决两轴线不重合、存在夹角的轴间传动问题，建模时特意保留了铰接位置的细节结构，直观展现万向节可在一定角度范围内补偿轴线偏移、持续传递扭矩的工作特性，整体结构简洁紧凑，传动可靠，可用于机械传动系统的原理演示、相关传动机构的设计参考，模型的各零件结构完整，可直接导出用于后续的运动仿真、工程图生成等工作，能够帮助设计者直观理解万向传动的工作逻辑，为变角度传动场景的机构设计提供可靠的三维参考。
