9g伺服机构专用连接挂钩结构设计

　　这款9g伺服配套挂钩，是微型伺服执行系统里的末端传动连接件，主要适配市面上常见的9g规格微型舵机，在航模舵面操控、小型自动化教具动作执行、微型机械装置位移传递这类场景里承担动力输出端的负载挂接与动作传导作用。从实际使用场景来看，这类小规格伺服挂钩常出现在固定翼航模的副翼、升降舵操控链路里，也会用在桌面级小型机械臂的末端执行件连接、学生科创项目的动作机构搭建、小型智能门锁的锁舌联动结构中，因为9g伺服本身输出扭矩有限，配套挂钩的结构强度、安装匹配度直接决定了整套小载荷传动系统的动作可靠性。

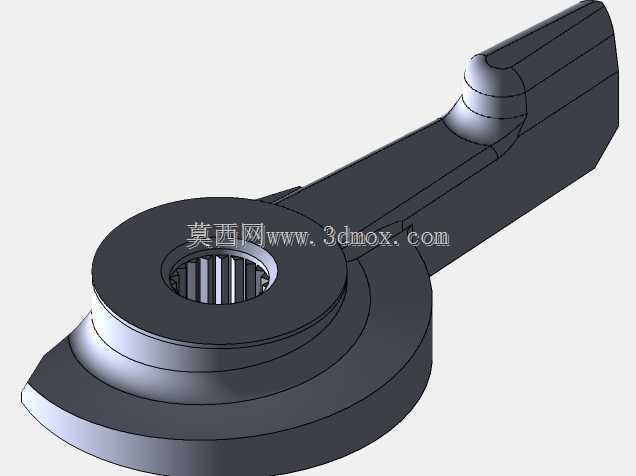

　　从结构设计逻辑来看，这款挂钩的安装端采用内花键套结构，直接与9g伺服的输出齿轴配合，内齿的模数、齿形参数完全匹配标准9g舵机的输出齿规格，安装时不需要额外加装转接件，直接套入舵机输出轴后依靠齿形啮合传递扭矩，能避免传动过程中出现打滑、空程的问题。挂钩的柄部做了渐变式的截面过渡，从安装端的圆盘结构向末端挂接部位平滑收窄，这种设计一方面能在不额外增加整体重量的前提下，保证柄部的抗扭、抗弯强度，避免伺服输出动作时柄部出现应力断裂，另一方面也能减少动作过程中的风阻或者运动干涉，尤其在航模应用场景里，多余的结构凸起会影响舵面动作的响应速度，平滑过渡的外形能降低不必要的负载损耗。

　　安装端的圆盘结构做了双层台阶设计，下层台阶直径略大于上层，安装时下层台阶的端面可以贴合伺服输出端的安装面，起到轴向定位的作用，能保证挂钩安装后与舵机输出轴的同轴度，避免转动过程中出现偏心晃动的问题，减少舵机输出轴的径向负载，延长微型舵机的使用寿命。末端的挂接部位做了圆弧过渡的钩型结构，挂接孔位的边缘做了圆角处理，避免挂接连杆或者传动钢丝时出现应力集中割伤连接件的问题，钩体的厚度经过匹配设计，既能满足小载荷下的结构强度要求，又不会因为厚度过大增加不必要的转动惯量，适配9g伺服的小扭矩输出特性。

　　从安装边界尺寸来看，这款挂钩的整体长度适配9g伺服的常规安装空间，安装后不会超出舵机本体的外侧轮廓太多，在紧凑安装场景里不会和周边的结构件产生运动干涉；内花键的深度与标准9g舵机输出轴的齿长匹配，安装到位后花键套的端面不会顶到舵机的上盖，也不会因为啮合长度不足导致传动打滑。挂钩整体的重量控制在毫克级，不会给9g伺服带来额外的负载负担，保证舵机的动作响应速度满足使用要求。

　　在实际选型使用时，这款挂钩适合传递不超过9g伺服额定输出扭矩的直线或者摆动动作，挂接部位可以连接钢丝拉杆、塑料连杆等常见的微型传动件，安装时只需要对准舵机输出齿压入即可，不需要额外的紧固件，依靠齿形的过盈配合就能满足使用中的固定要求，拆装维护都比较方便。结构上没有多余的复杂特征，建模过程中优先保证了安装配合面的尺寸精度，花键齿的形位公差控制在微型传动件的合理范围内，能适配不同厂商生产的同规格9g伺服产品，互换性较强。柄部的曲面过渡做了连续曲率处理，不存在应力集中的直角棱边，在频繁往复摆动的使用场景里，能有效降低结构疲劳断裂的风险，延长配件的使用寿命。
