薄型带导杆气缸三维结构设计

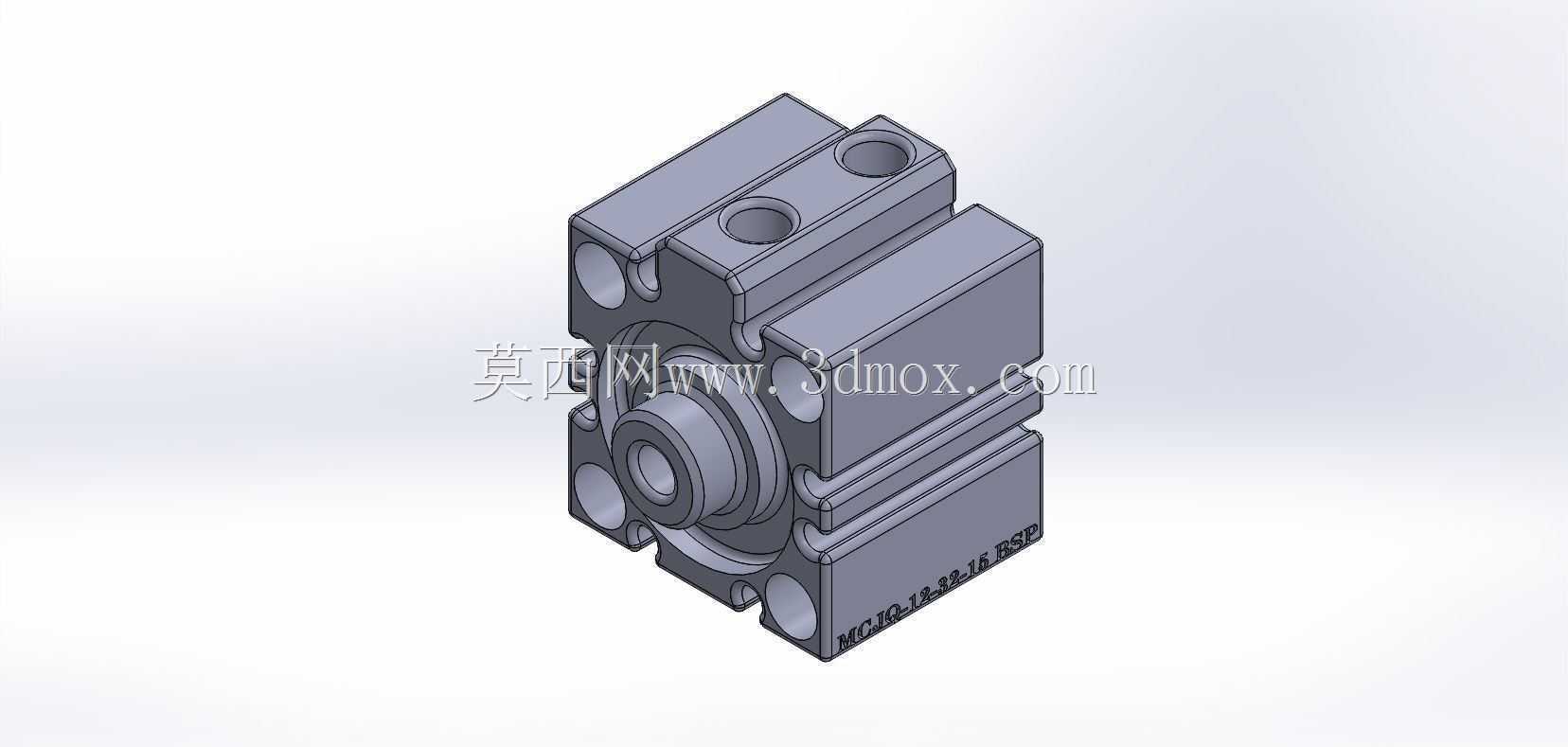

　　在自动化产线的气动执行环节，空间受限工位的直线往复动作一直是结构设计的难点，常规标准气缸的轴向安装尺寸偏大，无法适配紧凑布局的工装夹具、检测工位、小型移栽机构的安装需求，这类薄型带导杆气缸正是针对这类场景开发的气动执行元件。从结构设计来看，这款气缸采用了缸体与导杆集成的一体化布局，将活塞杆的导向结构直接集成在缸体前端，不需要额外加装导向附件，大幅压缩了轴向安装长度，同时缸体侧面预留的两个安装通孔，可直接从正面穿装螺栓完成固定，不需要额外配置安装支架，进一步减少了安装占用的空间。导杆结构的设计，主要是为了抵消活塞杆伸出时承受的径向负载，常规无导杆的薄型气缸在承受偏载时，活塞杆容易出现偏磨，导致密封圈过早失效、气缸漏气、动作卡顿等问题，

　　这款集成的双导杆结构，可在活塞杆全行程范围内提供稳定的径向支撑，允许执行端直接搭载小型吸盘、夹爪、检测探头等负载，不需要额外设计导向轴、直线轴承等辅助导向结构，简化了配套机构的设计复杂度。从安装边界来看，这款气缸的缸体采用方形截面设计，四个角做了圆角过渡处理，避免安装时与周边管线、结构件发生干涉，缸体上的气路接口采用内螺纹设计，可直接适配标准气动快插接头，接口位置布置在缸体侧面，不会占用轴向安装空间，在排布气路管线时，可顺着缸体侧面走线，避免管线弯折影响气缸动作。在实际应用场景中，这类气缸常被用在电子组装产线的工件压紧工位，比如PCB板分板前的压紧、小型塑胶件装配时的定位顶紧，也会用在包装设备的标签吸附推送、

　　小型物料的短距离移栽工位，由于自带导杆抗偏载，在短行程高频动作的工况下，相比普通气缸的使用寿命更长，维护频次更低。设计这款气缸的三维模型时，重点还原了缸体内部的活塞密封槽结构、导杆与缸体的配合公差、前端盖的防尘圈安装位，以及缸体表面的型号标识刻印位置，所有安装孔位的位置度、螺纹深度都按照实际量产产品的尺寸参数绘制，可直接用于设备布局时的干涉检查、安装板的孔位设计，也可作为气动系统集成时的选型参考模型。在结构细节上，活塞与缸筒的配合采用间隙密封加橡胶密封圈的组合设计，既保证了活塞动作的顺滑度，又能避免压缩空气泄漏，导杆表面做了硬化处理，降低长期往复动作的磨损量，前端盖的防尘圈可阻挡车间环境中的粉尘、切削液进入缸体内部，适配机加工、

　　组装、包装等多类车间的使用环境。在进行设备选型时，可根据实际需要的输出力、行程长度、安装空间尺寸匹配对应规格，这款模型的外形尺寸完全对应量产薄型带导杆气缸的安装尺寸，在做三维布局时，可直接将模型调入装配体，预留对应的安装空间、气路管线走位空间，不需要反复核对二维样本的尺寸参数，减少设计阶段的尺寸核对工作量。
