可3D打印包裹递送多旋翼无人机结构

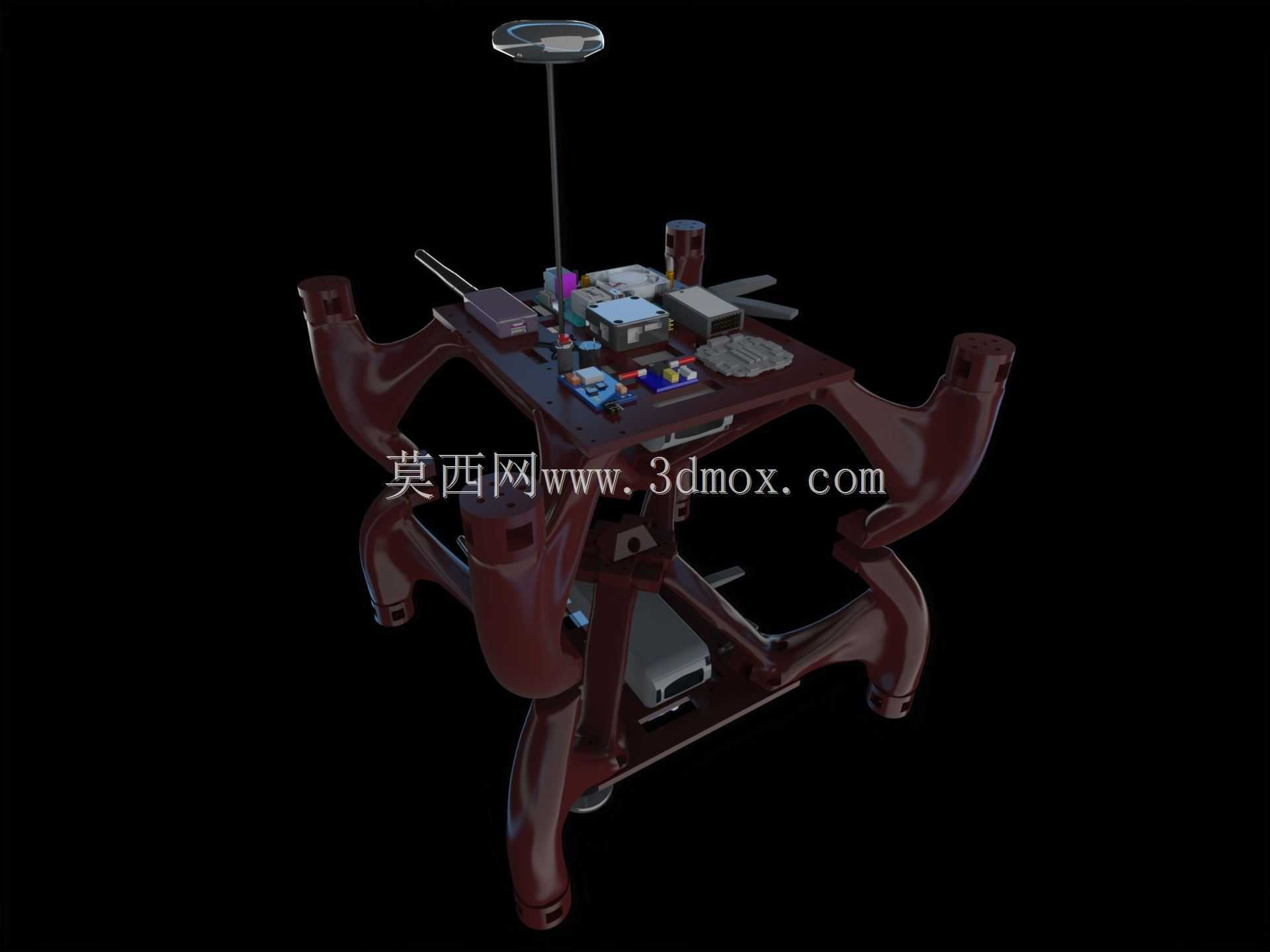

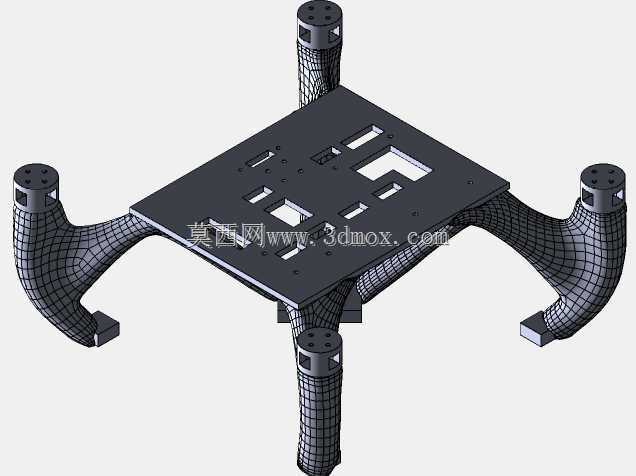

　　这款面向末端物流场景设计的多旋翼飞行器结构，核心定位是解决社区、园区范围内的小件包裹最后三公里配送需求，整体机架采用分体式支撑腿布局，四条向外延展的弧形支撑臂从中心载荷平台向下延伸，既保证了起降阶段的接地稳定性，也能在降落遇到不平整地面时通过臂体的结构形变吸收部分冲击，避免中心搭载的货舱与电子元件受到硬碰撞损伤。中心载荷平台采用分层式设计，上层预留了飞控模块、GPS定位组件、信号接收天线的安装位，天线通过独立支撑杆延伸至机体最高处，减少机身金属部件与电子元件对信号的遮挡，保证飞行过程中遥控与定位信号的稳定传输；中层为电池安装舱，采用抽拉式限位结构，可快速更换动力电池，适配高频次配送的连续作业需求，电池舱周边预留了电调、

　　分电板的固定孔位，走线槽沿支撑臂内部空腔布置，避免线材外露在飞行过程中被气流吹动产生晃动，同时减少线材对旋翼下洗气流的干扰。下层为包裹挂载平台，平台表面设置了防滑纹理与绑带固定孔，可适配不同尺寸的小型包裹，最大挂载重量下的重心与整机升力中心重合，避免飞行过程中出现重心偏移导致的姿态控制偏差。支撑臂末端为动力单元安装座，可直接固定无刷电机与螺旋桨，安装座的角度经过预校准，保证旋翼旋转平面与水平面保持设计倾角，抵消飞行过程中的反扭矩影响。整体结构的所有非标准零部件均适配FDM3D打印工艺，壁厚设置在1.8-2.5mm区间，既保证了结构强度满足飞行载荷要求，也能减少打印过程中的支撑材料消耗，降低单件制造成本；

　　各部件之间采用卡扣加螺栓的组合连接方式，无需复杂的工装夹具即可完成整机装配，出现部件损坏时可单独打印替换对应零件，大幅降低后期维护成本。从安装边界来看，整机展开后的外接圆直径控制在常见民用多旋翼飞行器的合规尺寸范围内，支撑腿的接地跨度保证了起降时的抗侧翻能力，中心挂载平台的离地高度足够容纳常规厚度的快递包裹，不会在起降过程中出现包裹剐蹭地面的情况。结构设计阶段充分考虑了飞行过程中的气动影响，所有外露的部件边缘均做了圆角过渡处理，减少飞行阻力的同时，也能避免尖锐边角在作业过程中剐蹭到周边人员或物体。飞控安装位预留了减震球的安装空间，可过滤飞行过程中电机产生的高频振动，保证IMU模块的采样精度，提升飞行姿态的稳定性。

　　信号天线的支撑杆采用可拆卸设计，运输过程中可将天线拆下，减少整机的收纳尺寸，方便配送站点的批量存储与转运。电池舱的限位结构兼容市面上主流的高倍率锂聚合物电池规格，无需定制专用电池即可使用，降低了设备的使用门槛。包裹挂载平台可根据配送需求更换不同的固定组件，既可以用绑带固定常规包裹，也可加装小型空投器实现定点无接触投放，适配无接触配送的场景需求。支撑臂的弧形结构经过力学仿真优化，在最大起飞重量下的形变量控制在允许范围内，不会因为臂体形变导致动力单元的角度出现偏差，影响飞行控制精度。整机的重量分配经过反复调校，空载状态下的重心与几何中心偏差不超过5mm，保证飞行过程中的姿态响应速度，减少飞控的修正功耗，提升续航表现。
