变径锥段螺栓法兰连接喷嘴结构

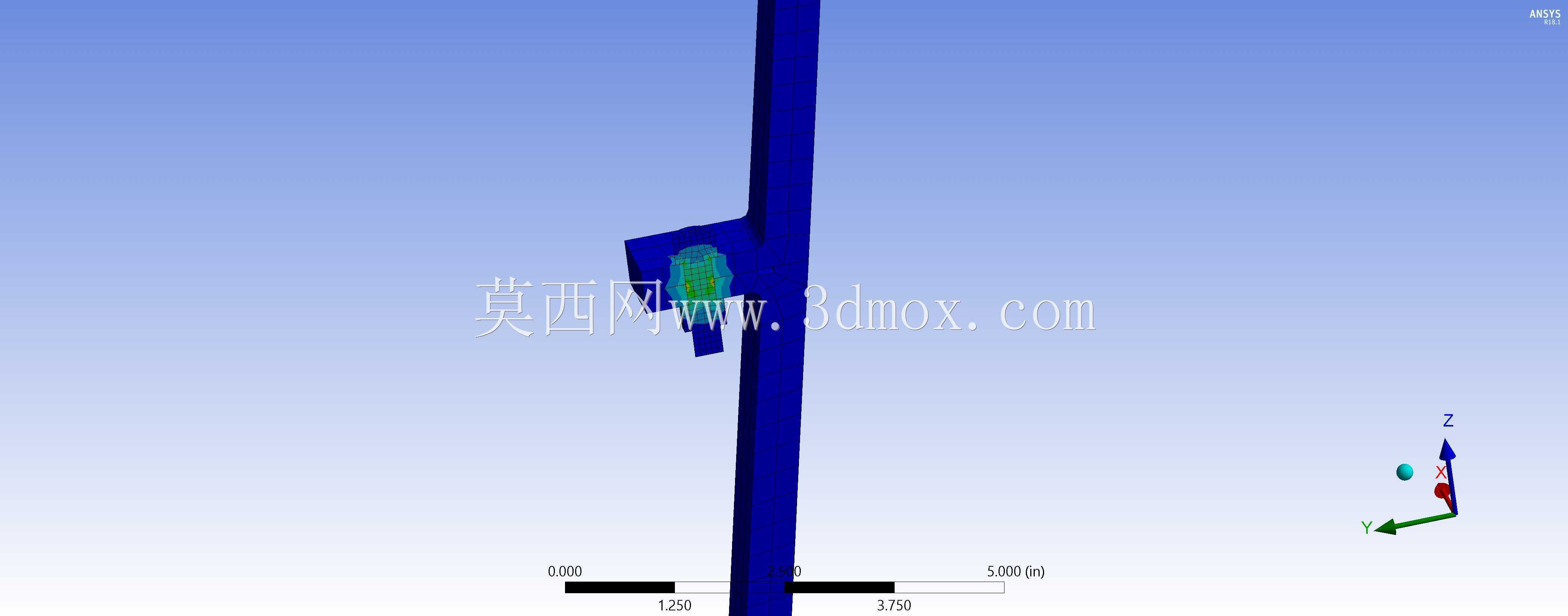

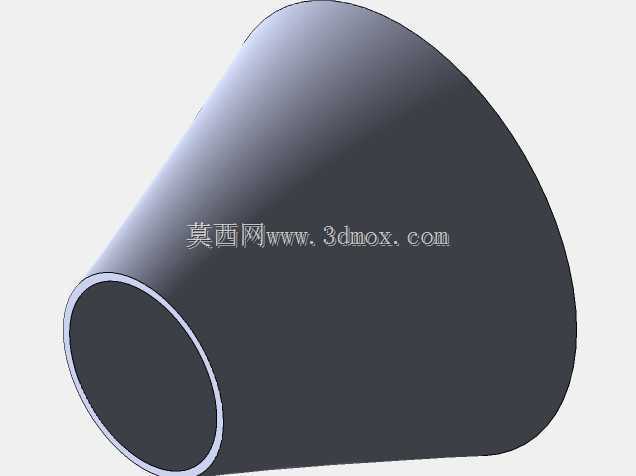

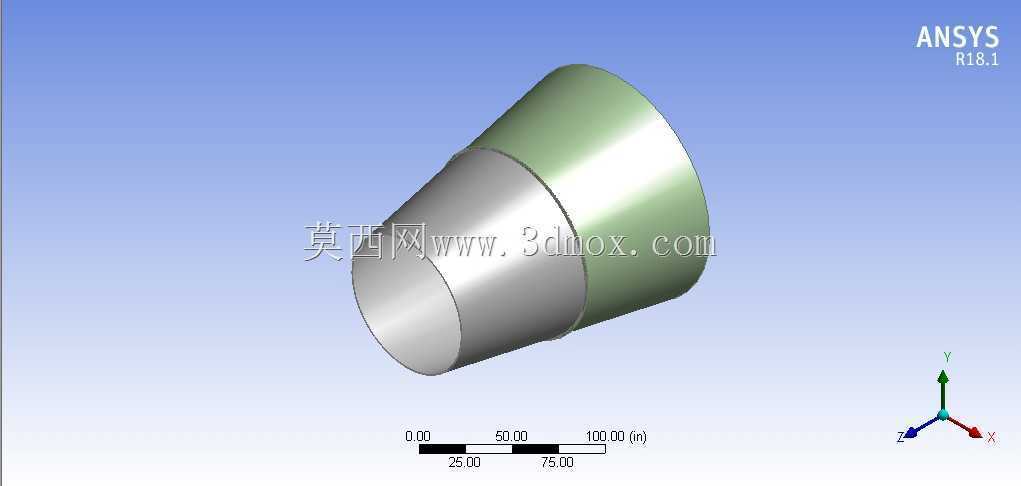

　　该锥段法兰连接喷嘴，主要应用在电力变压器冷却回路、油路喷射系统以及配套工业管路的介质导流场景中，实际运行时承担定向输送绝缘油、冷却介质的核心作用，通过锥段的平滑过渡结构，降低介质流经变径位置时的局部阻力损失，避免流道突变引发的涡流、紊流问题，减少长期运行过程中介质对管壁的冲蚀损耗。从结构设计逻辑来看，整体采用直筒段加锥段的组合构型，入口端为等径直筒结构，可与上游管路实现同轴对接，对接面的加工精度满足密封配合要求，无需额外增设过渡接头即可完成装配；锥段部分采用连续平滑的锥面过渡，锥角取值经过流场仿真验证，既保证通流截面的平缓变化，也控制整体结构的轴向长度，避免占用过多安装空间。出口端为法兰连接结构，法兰端面预留标准螺栓孔位，

　　可与下游设备的法兰端面对接，螺栓孔的位置度公差控制在装配允许范围内，现场安装时无需二次配钻即可完成对位，法兰密封面的平面度满足静密封要求，搭配对应规格的密封垫片即可实现承压状态下的无泄漏连接。从安装边界尺寸来看，直筒段的外径与上游对接管路的内径匹配，插入深度满足管路套接的深度要求，锥段的大端直径与法兰的内径保持一致，不存在截面突变的台阶结构，法兰的螺栓孔分布圆直径符合对应压力等级的法兰尺寸规范，整体轴向长度控制在紧凑范围内，可适配变压器内部狭窄的安装空间，不会与周边的绕组、夹件等部件发生干涉。在实际工程应用中，该类喷嘴除了用于变压器的油路喷射冷却，也可适配其他工业管路的变径导流场景，比如化工管路的介质喷射、换热设备的流体导入等场景，

　　结构的承压能力满足常规工业低压管路的运行要求，锥段的壁厚经过强度校核，可承受介质运行压力带来的环向应力，法兰连接部位的强度经过螺栓预紧力的载荷验算，不会在长期运行中出现法兰变形、密封失效的问题。建模过程中对各段的衔接位置做了圆角过渡处理，避免应力集中问题，直筒段与锥段的衔接处、锥段与法兰的衔接处均采用平滑圆角过渡，降低焊接或成型过程中的应力集中风险，提升结构的疲劳寿命。流道内壁的粗糙度要求满足介质输送的要求，不会因为内壁粗糙引发额外的阻力损失，也避免杂质在变径位置滞留堆积。对于结构设计人员而言，该模型可直接用于变压器冷却系统的管路布局设计，也可根据实际管路的通径要求、压力等级调整法兰规格、锥段锥角以及直筒段长度，适配不同的安装场景；在三维装配过程中，可通过法兰端面的配合约束、管路轴线的同轴约束快速完成整体装配定位，检查与周边部件的安装间隙，提前规避现场安装时的干涉问题。
