十二螺栓紧固式管道连接法兰结构

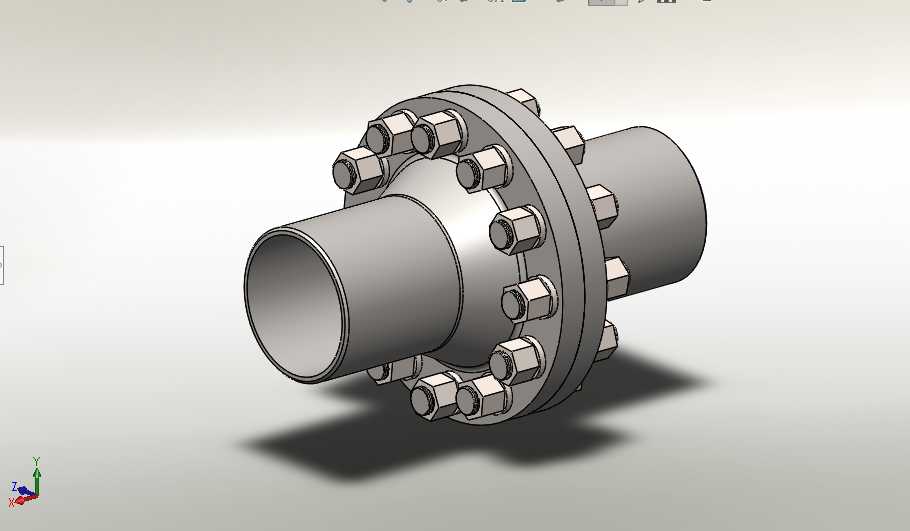

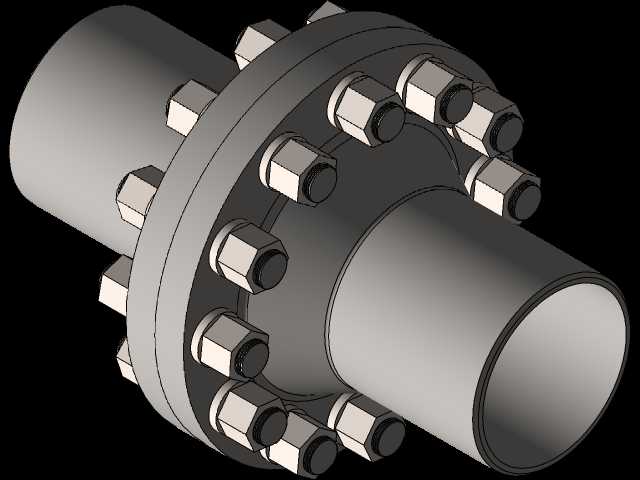

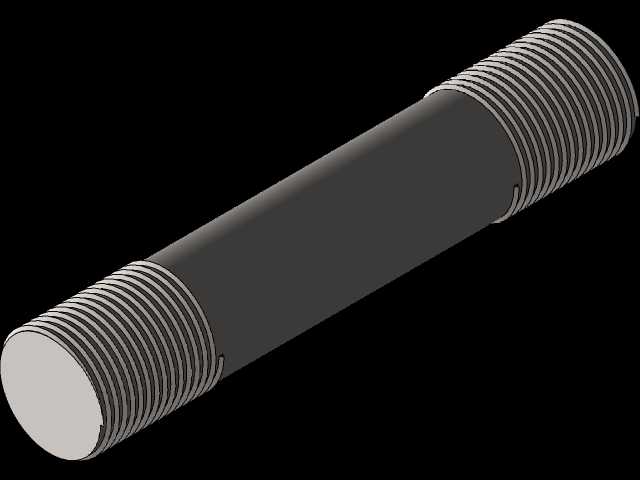

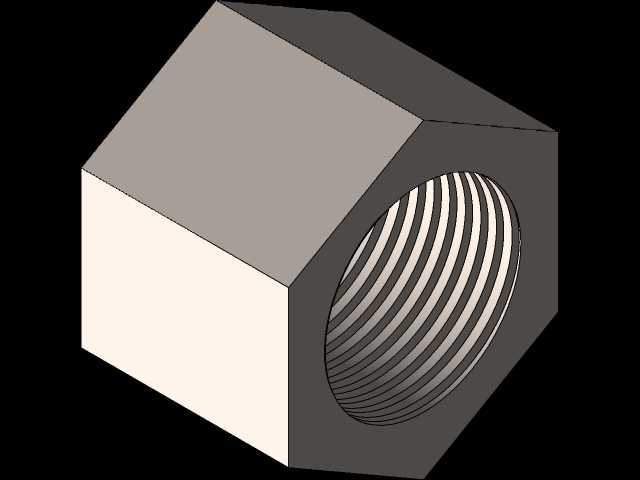

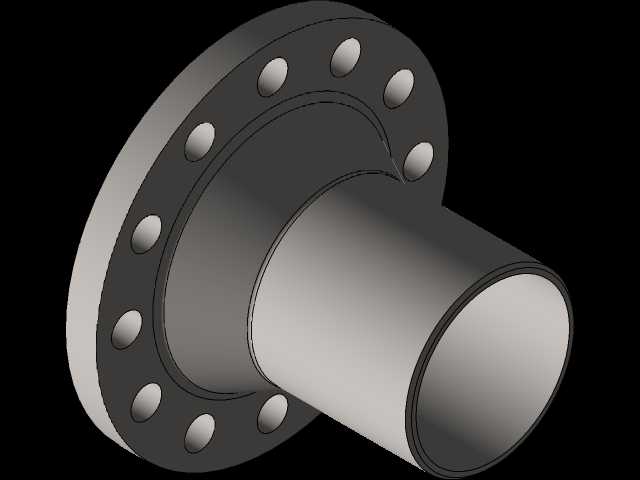

在石化输送、市政给排水、工业循环水系统的管路布设场景中，两段同管径金属管道的刚性对接，往往需要这类多螺栓紧固的法兰结构来实现稳定连接。不同于单螺栓或卡箍式的快接结构，十二螺栓沿法兰盘周向均匀排布的设计，能够让法兰密封面承受的压紧力均匀分布，避免局部应力集中导致的密封失效，尤其适配中高压管路的长周期运行需求。从结构设计逻辑来看，该法兰两端带同轴的短管插接段，安装时可先将两段待连接管道分别插入两端短管内完成定位，通过点焊预固定后再穿入螺栓，沿圆周方向按对角顺序逐步拧紧螺母，让法兰盘中间的密封垫片被均匀压实，杜绝管路运行中出现介质渗漏的问题。法兰盘的厚度与螺栓规格是匹配对应管道压力等级设计的，周向螺栓孔的中心圆直径需严格匹配对应公称通径的法兰标准，确保现场安装时能与同规格的管路法兰实现孔位完全对中，不会出现错孔导致的安装卡滞。两端短管的外径与待连接管道的内径采用间隙配合设计，单边间隙控制在0.1到0.2毫米之间，既方便现场插接对位，也能保证焊接后两段管路的同轴度，避免管路通径突变造成的介质流阻增大。这类法兰结构在实际应用中，除了承担管道的刚性连接作用，还能传递管路运行中的轴向与径向载荷，十二螺栓的排布方式相比六螺栓、八螺栓法兰，能在相同螺栓规格下承受更高的管道内压与外部载荷，适合在长距离输送管线、泵组进出口连接、设备与管路对接的位置使用。建模过程中需重点保证法兰端面与短管轴线的垂直度，螺栓孔的位置度公差需控制在合理范围，避免加工后出现安装干涉，密封面的平面度也需满足密封要求，防止垫片压合不均出现泄漏点。
