矩形板二维元件传热有限元分析模型

项目分类:变压器 发布时间:2024-08-22 ID:766986
  • 矩形板二维元件传热有限元分析模型
  • 矩形板二维元件传热有限元分析模型
  • 矩形板二维元件传热有限元分析模型

  在电力设备热设计领域,二维传热分析是电力变压器核心元件热性能校核的关键环节,本次构建的矩形板二维传热有限元分析模型,主要针对变压器内部层叠式导电、导磁元件的稳态热传导场景搭建,可直接用于元件温升预判、散热结构优化的前期仿真验证环节。从实际工程应用来看,变压器内部的绕组层压结构、铁芯叠片组在长期通流运行过程中,会因电阻损耗、铁磁损耗产生持续热量,这类元件的截面形态多为规则矩形,热量在元件内部的传导路径、温度梯度分布直接决定了绝缘材料的老化速率、设备的长期运行负载上限,传统的经验公式计算无法精准捕捉局部热点位置,而该二维分析模型可通过网格划分、边界条件赋值,直观呈现矩形截面上从高温区到低温区的完整温度分布规律。

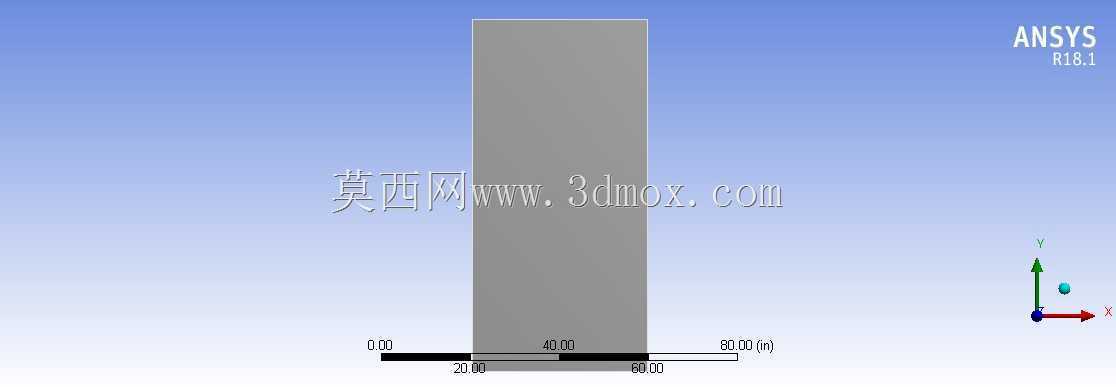

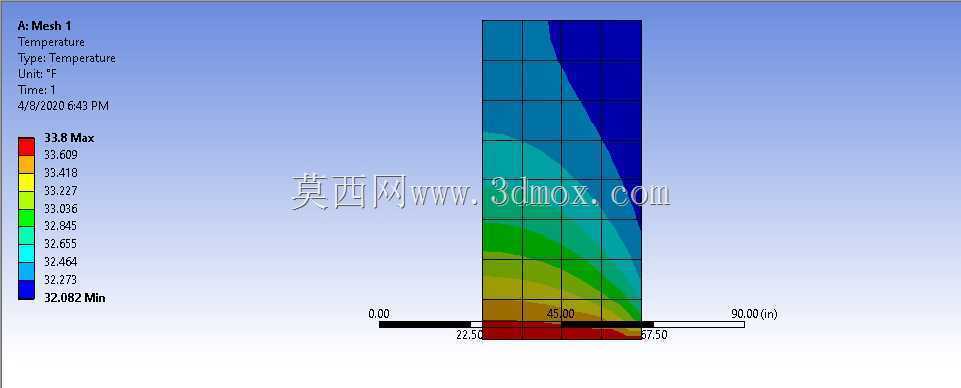

  模型的设计思路完全贴合工程实际的热传导逻辑,首先将实际三维的层叠元件简化为二维平面传热问题,忽略垂直于截面方向的微小热流分量,在保证仿真精度满足工程需求的前提下大幅降低计算量;网格划分采用结构化矩形网格,在靠近底部热源的区域进行网格加密,因为该区域温度梯度变化最为剧烈,加密网格可提升热点温度的计算准确度,上部区域温度变化平缓则采用相对稀疏的网格,平衡计算效率与结果精度。从温度场分布结果来看,模型底部为固定热流输入边界,对应实际元件中损耗集中的发热端,侧边与顶部设置对流散热边界,对应元件与绝缘油、空气的换热界面,最终呈现的温度云图可清晰看到最高温度出现在底部热源中心区域,温度沿高度方向、侧边散热方向逐步递减,

  蓝色低温区集中在顶部远离热源且散热条件好的边角位置,不同颜色的色阶对应精确的温度数值,可直接读取任意网格节点的温度值,定位最高温升点的具体位置。在安装边界与尺寸适配层面,模型的尺寸标注完全匹配常用低压电力变压器内部层压元件的实际截面尺寸范围,底部宽度方向的尺寸刻度、高度方向的尺寸刻度可根据实际元件参数进行等比例缩放调整,边界条件的换热系数、热流密度参数可根据实际运行工况、散热介质类型修改,无需重新搭建几何模型即可快速适配不同容量、不同电压等级变压器的元件传热分析需求。对于结构设计从业者而言,该模型可直接用于验证不同散热结构的优化效果,比如在侧边增加散热翅片、调整元件层间导热材料的导热系数时,可通过修改模型的边界条件、材料属性参数,

  快速对比优化前后的温度场变化,预判最高温升是否满足绝缘材料的耐温限值,避免直接制作实物样机进行温升试验带来的成本与周期浪费;在设备选型阶段,也可借助该模型快速核算不同规格元件在额定负载下的温升水平,为元件的参数选型提供量化的热性能数据支撑,避免选型裕量过大带来的成本浪费,或是裕量不足导致的长期运行过热故障。模型的热传导计算逻辑严格遵循固体稳态热传导的基本方程,考虑了材料导热系数的各向同性设置,符合金属导电、导磁元件的实际材料属性,温度色标的数值范围设置覆盖了从最低温度到最高热点温度的完整区间,可直观呈现温度梯度的变化趋势,帮助设计人员快速识别热阻集中的区域,针对性优化热传导路径,比如在热阻较大的区域填充高导热系数的绝缘材料,拉平整体温度分布,降低局部热点的最高温度,提升元件的长期运行可靠性。
