特殊径向锁紧式回转工装结构设计

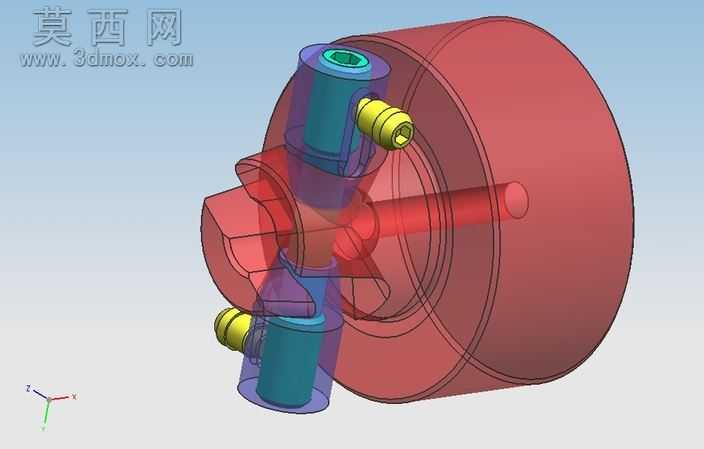

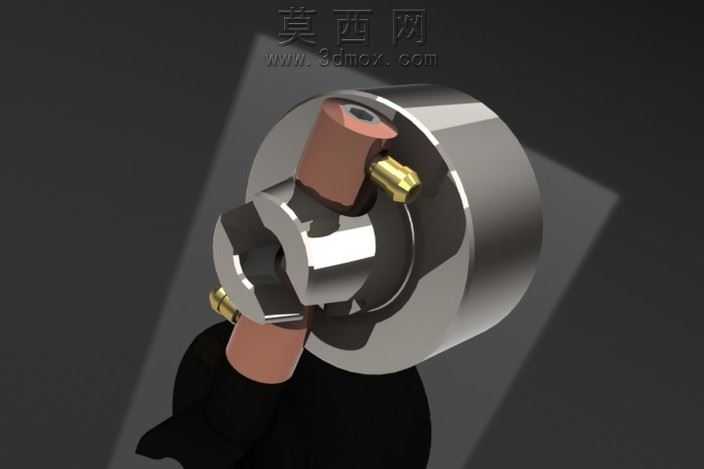

本作品为特殊径向锁紧式回转工装的三维设计成果，建模阶段采用参数化特征建模思路完成全零件构建，首先以回转主体为基准搭建核心装配骨架，将红色半透明的回转基体作为核心承载件，围绕其中心回转轴线完成周向组件的布局定位，确保所有配合零件的同轴度、位置度符合工装的装配精度要求。建模过程中对每一处配合结构做了公差适配的特征预留，比如锁紧柱塞与基体安装孔的间隙配合段、锁紧螺钉与柱塞内螺纹的旋合段、中心定位销与基体通孔的过渡配合段，都通过精确的草图尺寸约束、特征拉伸切除完成结构还原，避免后续装配出现干涉问题。渲染阶段采用半透明材质区分不同功能的组件，将核心回转基体设置为半透红色材质，既可以完整展示基体的外部轮廓形态，又能够清晰呈现内部穿设的中心定位销结构，方便观察内部装配关系；将周向布置的两组锁紧柱塞设置为不透明青蓝色材质，搭配端部明黄色的内六角锁紧螺钉，通过高饱和度的色彩区分功能组件，让锁紧调节结构的位置一目了然；中心定位销采用半透红色与基体材质呼应，明确其与基体的同轴装配关系。材质参数调整上，针对金属类零件设置了合适的粗糙度与反光度，模拟钢制工装零件的金属质感，半透明材质调整了合适的透明度与折射参数，避免过度透明丢失结构轮廓，同时保证内部结构的可见性。结构设计上采用对称式双锁紧点布局，在回转基体的径向对称位置设置两组锁紧柱塞组件，通过拧紧端部的锁紧螺钉推动柱塞向中心轴线方向进给，实现对中心穿设轴类零件的抱紧锁紧，相比单螺钉锁紧结构，双点对称锁紧的受力更均匀，锁紧后不会出现轴件偏斜的问题，定位精度更高；中心贯穿的定位销既可以作为回转基体的装配定位基准，也能够在锁紧状态下承受一定的径向载荷，提升工装整体的承载稳定性。设计过程中充分考虑了工装的操作便捷性，锁紧螺钉采用标准内六角圆柱头螺钉，属于通用标准件，后期维护更换成本低，锁紧柱塞的行程做了限位设计，避免螺钉过度旋入导致柱塞脱出基体安装孔，同时在柱塞与基体的配合段做了导向结构设计，保证柱塞进给过程中始终沿径向直线移动，不会出现卡滞问题。整体装配完成后通过软件的干涉检查功能完成全组件校验，确认所有运动部件在锁紧行程内无硬干涉，配合间隙符合机械装配的常规要求，能够直观展示该特殊锁紧工装的工作原理与装配关系，可作为机械工装设计的参考案例，也可用于相关机械结构的教学演示使用。
