带十字头钕磁铁的机械锁定结构

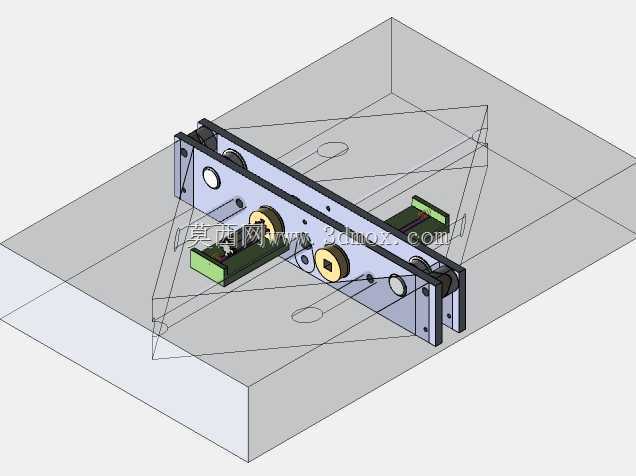

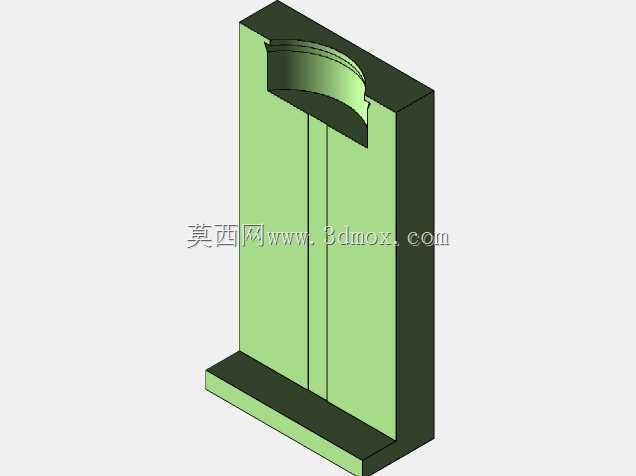

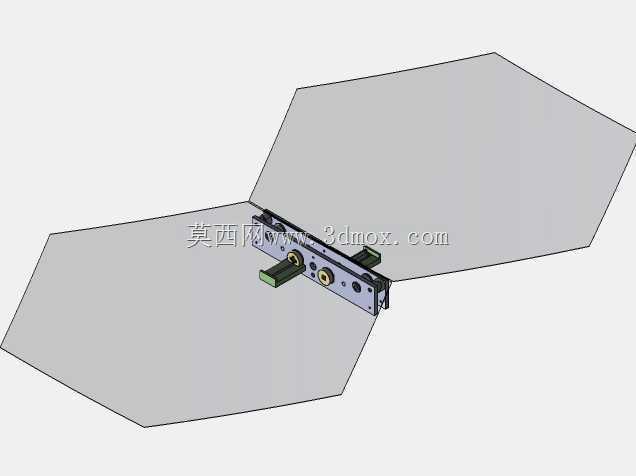

　　这套带十字头与钕磁铁的锁定结构，主要应用在需要快速对位、可靠锁紧且操作频次较高的工业设备工位上，比如自动化产线的快换工装对接、精密检测设备的舱门锁紧、小型模块化功能单元的快速装夹场景，相比传统的螺纹锁紧、卡扣锁紧结构，它结合了机械定位的刚性与磁吸吸附的预紧特性，能在无额外动力输入的前提下完成快速锁定与解锁，操作时不需要额外工具，手动拨动十字头即可完成状态切换。从结构设计逻辑来看，整个锁定组件采用板式安装基体作为承载主体，基体上预先加工了对应安装孔位，可直接通过螺栓固定在设备的安装基准面上，安装边界的孔位间距按照通用工业型材的安装间距做了适配，不需要额外加工转接板就能直接适配多数常规设备的安装面，整体厚度控制在较薄的区间内，

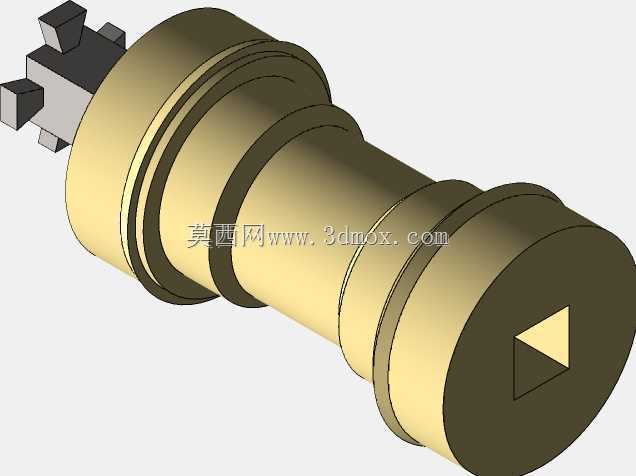

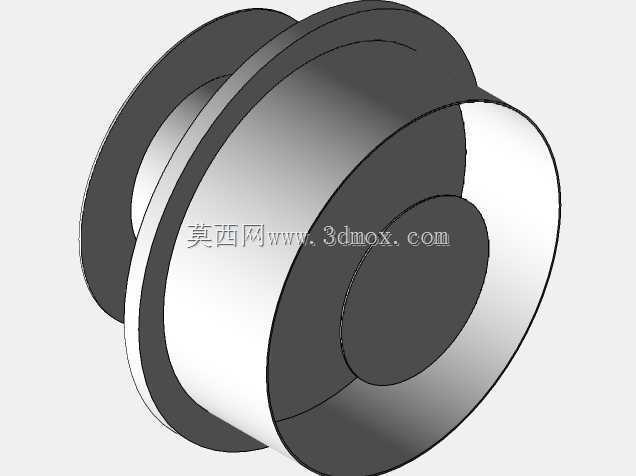

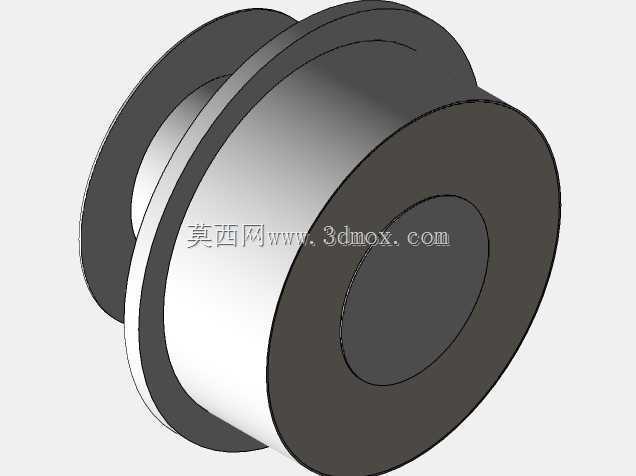

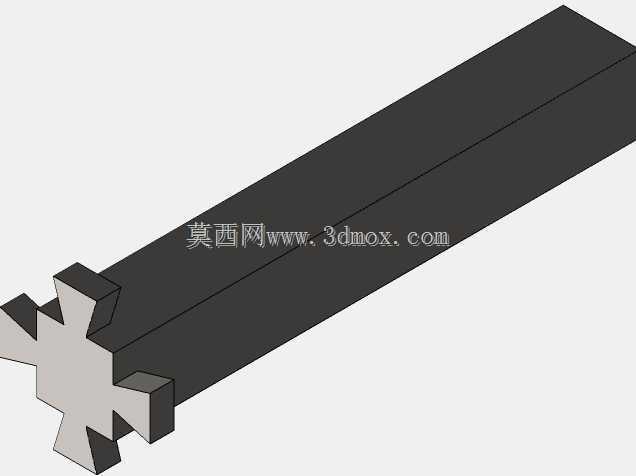

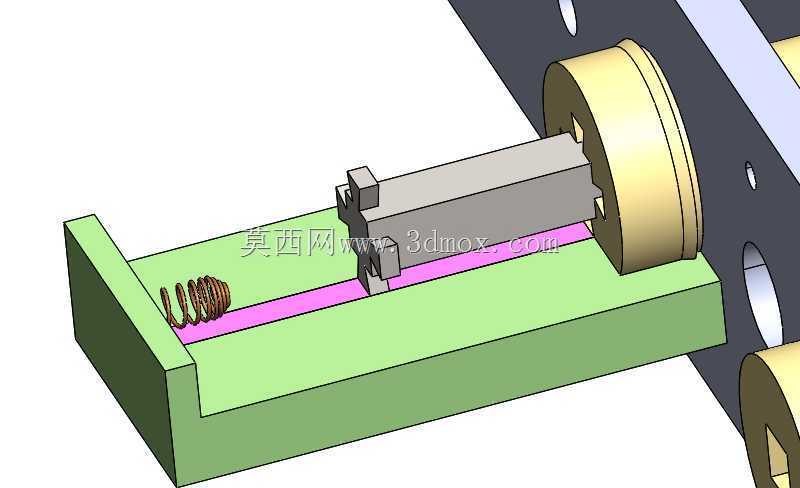

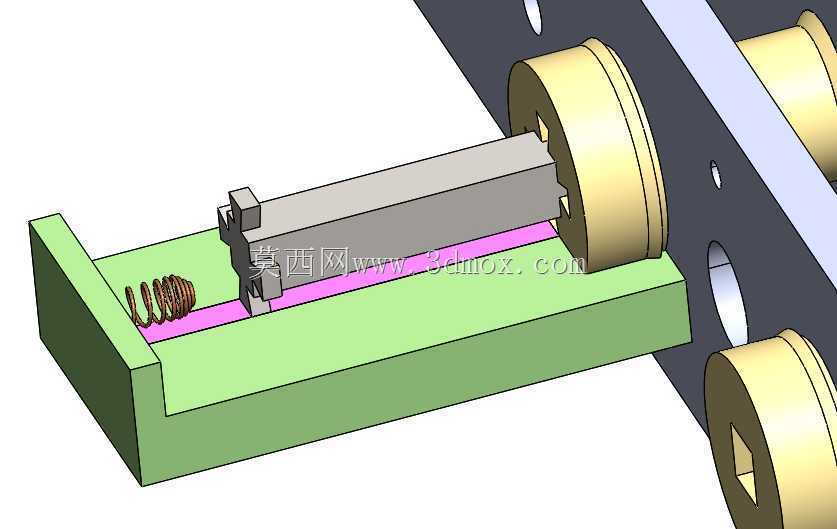

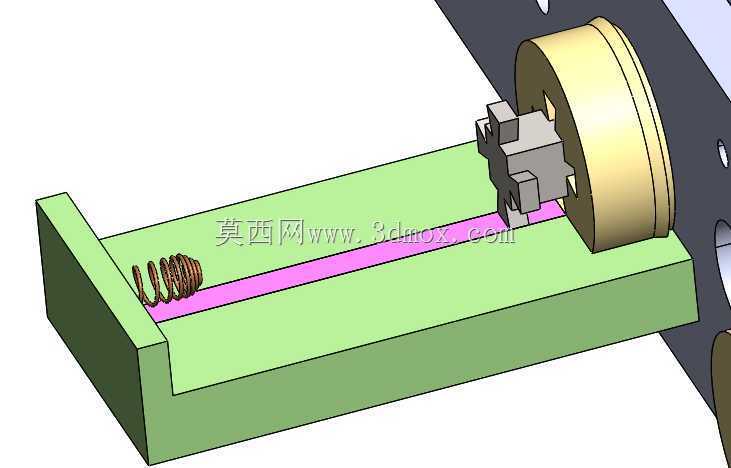

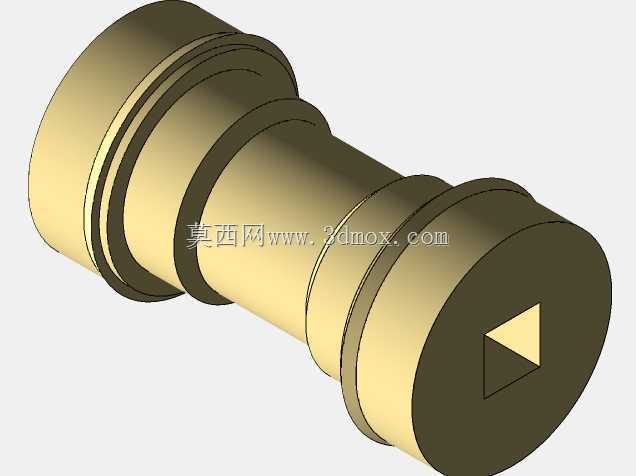

　　不会占用过多的设备内部安装空间，适合在结构紧凑的小型设备内部布置。十字头作为操作端的受力部件，设计上做了防滑的平面结构，手动操作时能提供足够的摩擦力，不会出现打滑的情况，十字头的转动行程经过精确计算，转动到锁定位置时，内部的锁紧块会刚好卡入对接件的对应卡槽内，同时钕磁铁会与对接件上的磁吸对位块完全贴合，提供持续的预紧力，避免设备运行过程中因为振动出现锁紧松脱的情况。钕磁铁的嵌入位置做了沉孔设计，磁铁完全嵌入基体内部，不会突出安装平面，既避免了安装过程中磁铁被磕碰损坏，也能保证磁铁与对接磁吸面的间隙控制在最优区间，保证磁吸吸附力足够稳定，不会因为间隙过大出现吸附力不足的问题。整个结构的运动部件都做了限位设计，

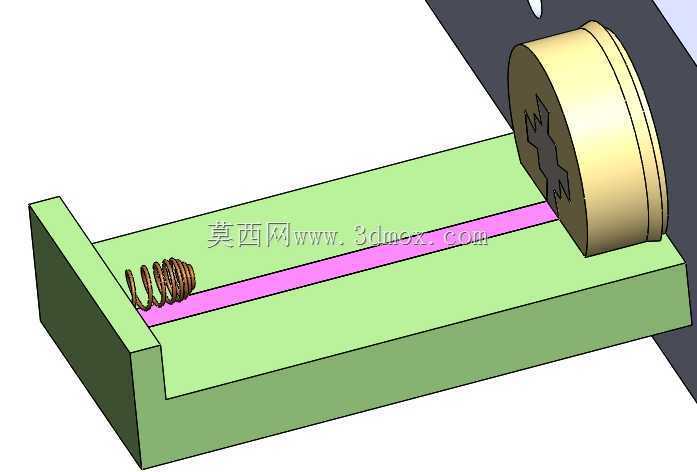

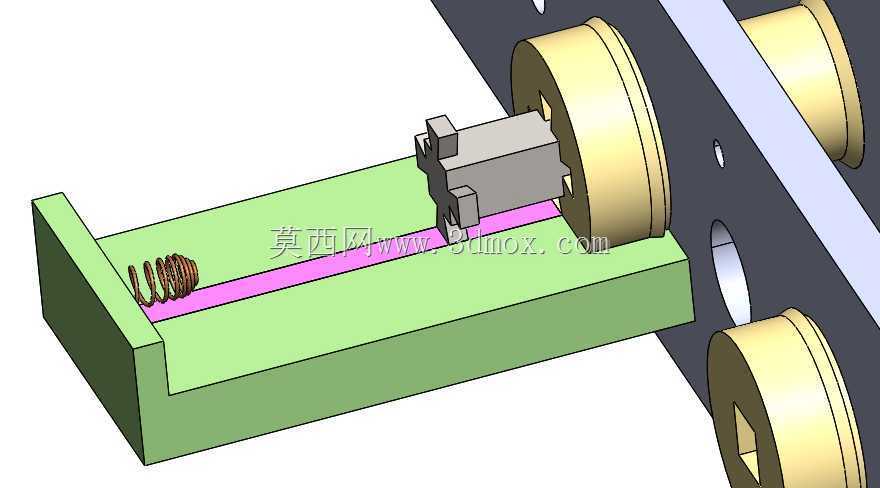

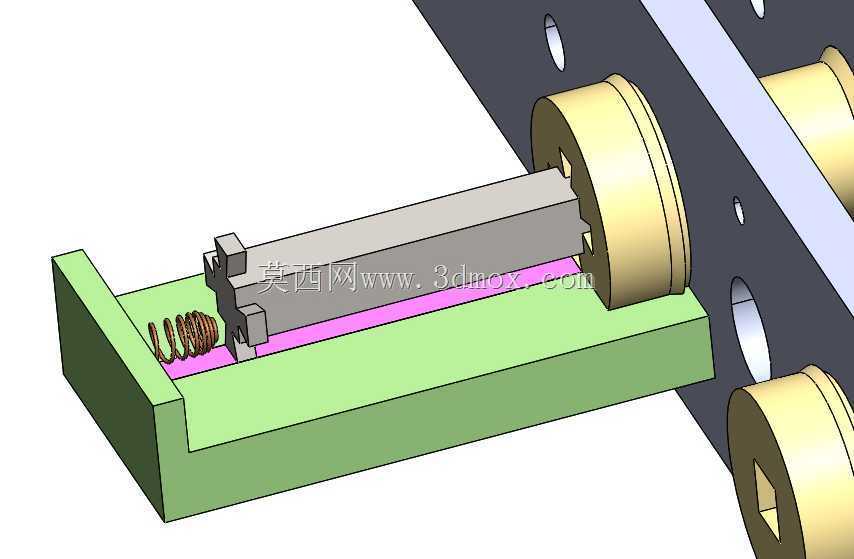

　　十字头转动到锁定和解锁两个极限位置时，都会被基体上的限位台阶挡住，不会出现过转导致内部结构损坏的情况，内部的滑动锁紧块采用了耐磨的金属材质，长期反复操作也不会出现过度磨损导致锁紧间隙变大的问题。在实际使用场景中，对接件上只需要加工对应的卡槽与磁吸贴合面，不需要额外加装复杂的锁扣结构，就能实现与这套锁定系统的快速对接，对接时首先依靠钕磁铁的吸附力完成初步对位，让两个对接面自动贴合对齐，之后转动十字头就能让锁紧块卡入卡槽完成刚性锁定，整个操作过程不需要精确对位，磁吸结构会自动引导部件对齐，大幅降低了操作对位的难度，即使是在视线不好的设备内部位置，也能快速完成装拆操作。结构的所有运动部件都布置在基体的封闭腔体内，外部只有操作十字头突出，

　　能有效避免车间内的粉尘、切削液进入结构内部导致运动卡滞，适合在生产车间的复杂工况下长期使用，不需要频繁拆解维护，只需要定期在转动副位置添加少量润滑脂就能保证操作顺畅。从安装尺寸来看，整个组件的长宽尺寸适配小型模块化单元的安装需求，安装孔位采用对称设计，不管是水平安装还是垂直安装都能保证锁紧力方向与受力方向匹配，不会出现因为安装方向不同导致锁紧受力不均的问题，磁吸预紧力的大小经过匹配，既能保证锁定状态下不会因为振动松脱，也能保证解锁时不需要过大的操作力，单人手动就能轻松完成解锁操作。
