牛仔帽造型曲面结构三维数模设计

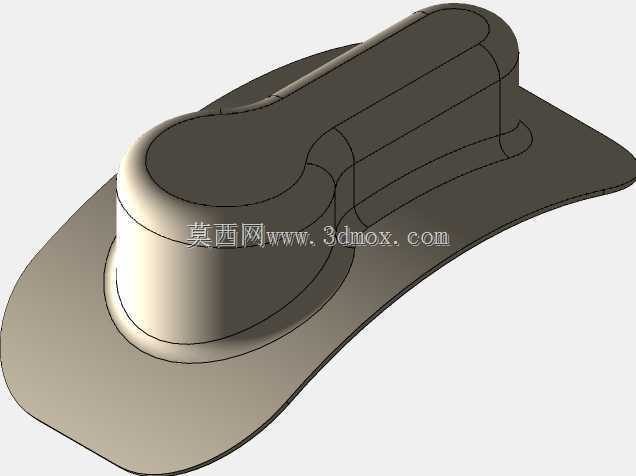

　　本次呈现的曲面结构数模，以日常穿戴的牛仔帽为原型完成全参数化曲面构建，整个建模过程全程遵循G2连续曲率要求，避免曲面拼接处出现棱线、褶皱等视觉瑕疵，可直接用于后续的注塑开模、3D打印手板制作或者文创产品的结构衍生设计。从实际应用场景来看，这类异形曲面壳体结构的建模逻辑，不止适用于帽类文创产品的开发，其曲面拆分、曲率过渡的处理思路，完全可以平移到设备外覆盖件、异形护罩、消费电子产品外壳的结构设计工作中，很多刚接触曲面建模的工程师容易在这类带大弧度翻边、双曲率隆起的结构上出现曲面失真的问题，这个数模的构建逻辑刚好可以作为曲面练习的典型参考案例。从结构功能特性来看，整个模型分为帽顶隆起腔体、帽身环形过渡段、帽檐外伸翻边三个核心结构段，

　　帽顶部分采用双截面扫掠结合曲率桥接的方式完成，完全还原牛仔帽帽顶的自然凹陷弧度，没有生硬的折线拼接，环形帽身段做了等壁厚偏移的预留结构，后续如果要做实体化抽壳，只需要调整偏移参数就能适配不同的材料厚度需求，不管是做毛绒面料的裁切基准，还是做硬质塑料壳体的开模结构，都不需要重新重构曲面。帽檐部分做了自然的下翘弧度处理，边缘位置做了曲率收边，避免薄边结构在后续加工中出现应力集中的问题，整个外伸段的弧度变化是渐变的，从帽身连接处到外边缘，曲率半径逐步放大，不会出现视觉上的生硬转折。设计思路上，没有采用简单的拉伸倒圆角的低效方式，而是先搭建整体的曲面控制线网，先确定帽顶的最高轮廓线、帽身与帽檐的交界环线、帽檐的外边缘环线这三个核心控制基准，

　　再通过交叉曲线构建曲面的支撑骨架，每一段桥接曲线都做了曲率梳检查，确保相邻曲线的曲率变化是连续平滑的，后续补面的时候不会出现曲面收敛或者褶皱。很多新手做这类曲面的时候习惯先做大面积面再修剪，很容易导致曲面局部曲率失控，这个模型在构建的时候就提前拆分了曲面分块，把帽顶、帽身、帽檐的曲面拆成独立的四边面来构建，最后再做曲面缝合与实体化，这样的处理方式后续修改局部结构的时候，只需要调整对应分块的控制线，不需要重构整个模型，参数化调整的效率会高很多。从安装与尺寸边界来看，整个模型的基准面设置在帽檐的下表面，也就是实际佩戴时与头部接触的支撑面位置，这个基准选择方便后续对接头模数据或者穿戴固定结构的设计，

　　帽身的内圈直径按照常规成人头围的适配尺寸做了参数化预留，整个帽檐的外伸宽度控制在合理范围内，不会因为外伸过长导致结构刚性不足，帽顶的隆起高度也符合常规牛仔帽的视觉比例，没有出现比例失调的问题。整个曲面构建过程中，所有的过渡位置都做了曲率偏差检查，相邻曲面的连接偏差控制在0.02mm以内，完全满足工业级加工的精度要求，不管是用于数控加工制作模具，还是用于3D打印制作展示手板，都不需要额外做曲面修复工作。另外，模型的壁厚预留是均匀的，后续如果要做吸塑成型的工艺适配，只需要调整抽壳的厚度参数，就能适配不同片材的加工要求，不需要重新调整曲面造型。对于结构设计从业者来说，这类异形曲面的建模练习，核心不是还原产品的外观，而是掌握四边面构建、曲率连续控制、分块建模的逻辑，这些逻辑可以复用在很多工业产品的外观结构设计中，比如设备的异形防尘罩、工程机械的驾驶室覆盖件、消费电子的曲面外壳，本质上都是这类双曲率曲面的组合拼接，掌握了这类结构的建模思路，遇到其他异形曲面结构的时候就不会出现无从下手的问题。
