固定翼构型直升机构型验证三维数模

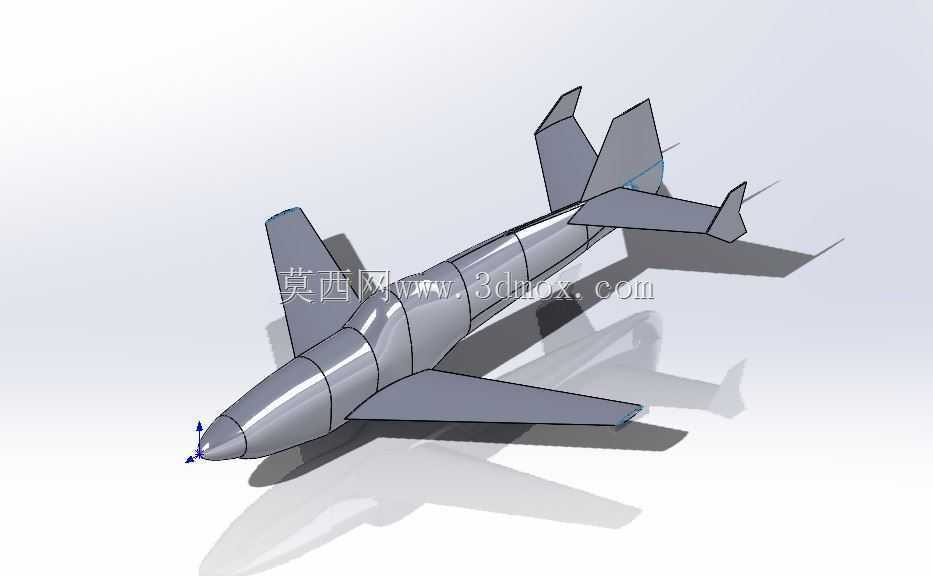

　　该三维数模针对复合式高速直升机构型验证阶段搭建，核心服务于旋翼类飞行器高速飞行状态下的气动布局迭代需求，区别于常规单旋翼带尾桨直升机，数模采用固定翼与直升机构型融合的设计思路，在保留直升机垂直起降、低空悬停能力的基础上，通过加装固定升力翼面降低高速前飞时的旋翼载荷，解决常规直升机前飞速度受旋翼前行桨叶激波、后行桨叶失速限制的行业痛点。数模完整还原了机身主体、主翼面、多组尾翼操纵面的相对安装位置，机身采用流线型旋成体设计，截面沿纵轴从机头钝头圆弧段逐步过渡到中段等直段、尾段收缩段，全程控制曲面曲率变化率，避免局部气流分离带来的压差阻力增量，机头位置预留了机载传感设备、航电舱的安装空间，中段机身按照座舱布置、燃油舱、

　　传动系统舱的顺序划分了内部安装边界，各舱段的框架定位面、设备安装座的连接孔位均在数模中做了基准预留，方便后续细化设计时直接调用装配基准。主翼采用小展弦比梯形翼设计，安装位置选取在机身中段重心附近，确保前飞状态下翼面升力增量不会带来过大的纵向配平力矩，翼根与机身的连接段做了翼身融合过渡处理，降低翼身干扰阻力，翼面后缘预留了副翼操纵面的安装缝隙，可支持后续偏转机构的结构细化。尾翼组采用多垂尾加平尾的布局，区别于常规直升机的单垂尾设计，数模在尾梁末端布置了左右对称的双外倾垂尾，同时在机身尾段上部增设了小型安定面，该布局可在旋翼下洗流、尾桨气流的复合干扰下保持足够的航向稳定性，尤其是在侧风着陆、低速大侧滑角飞行状态下，

　　多垂尾布局能够避免单垂尾被机身、旋翼尾流遮蔽导致的舵效失效问题，平尾安装位置选取在垂尾中段，避开机翼下洗流与旋翼尾流的核心干扰区，保证纵向操纵的线性度。从安装边界来看，数模中各翼面与机身的连接交点均设置了统一的坐标基准，主翼安装角、垂尾外倾角、平尾安装角的初始设计值均按照高速巡航状态的配平需求设定，后续开展风洞试验、飞行仿真时可直接调整对应角度参数，无需重构整体曲面。该数模可直接用于飞行器总体方案阶段的气动仿真计算、结构干涉检查、地面样机的3D打印验证，在开展总体布置时，可基于该数模快速调整旋翼系统、推进系统的安装位置，验证不同重心位置下的操纵余量，也可用于高校航空类专业的直升机总体设计课程教学案例，帮助设计人员理解复合式直升机与常规直升机、固定翼飞机在布局设计上的差异，规避构型融合阶段容易出现的气动干扰、结构干涉、操纵耦合等典型问题。
