深沟球滚动轴承精密结构设计

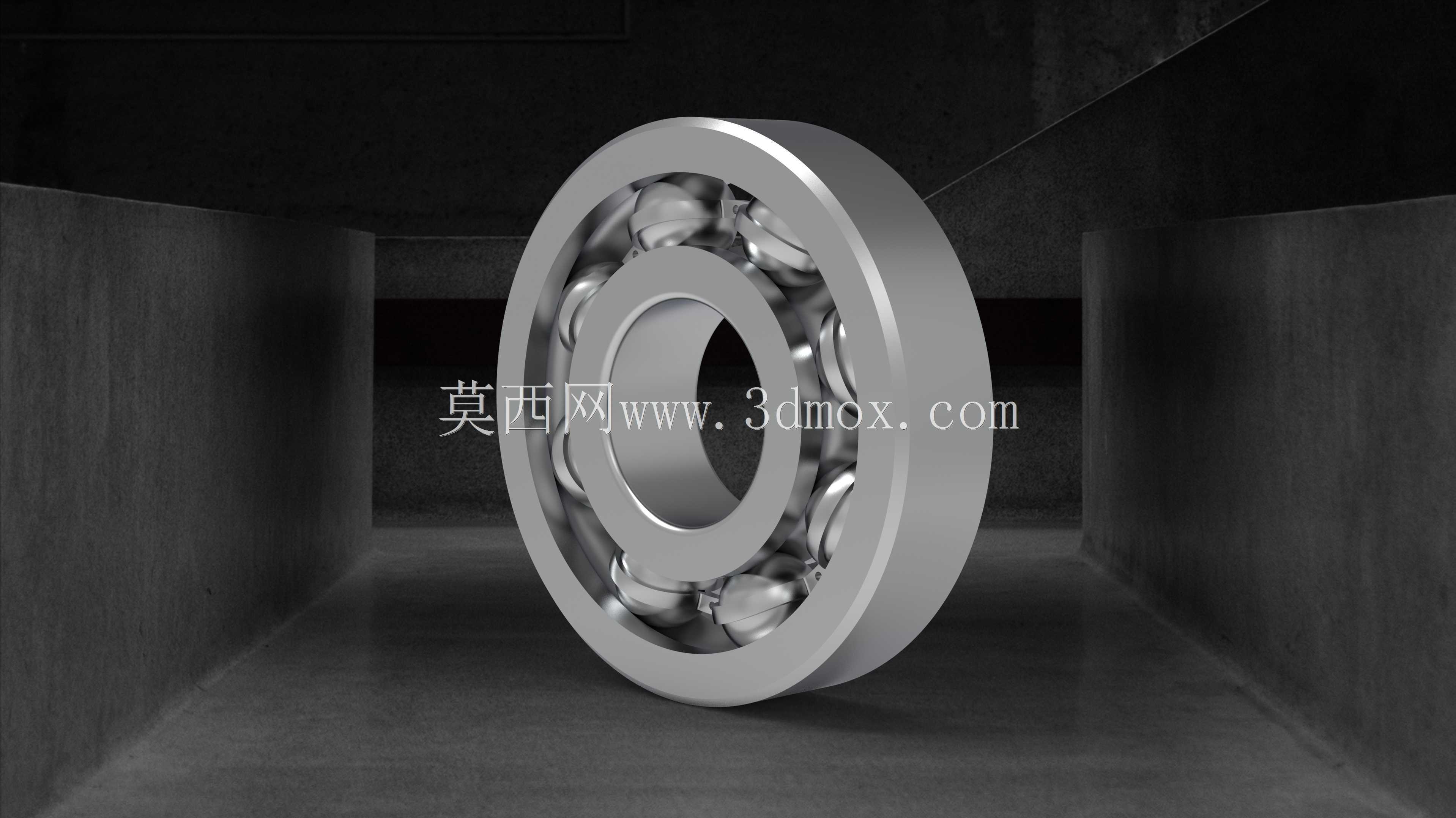

　　深沟球轴承是旋转机械里最基础也最常用的支承元件，这套三维结构完整还原了内圈、外圈、滚动钢球与保持架的装配关系，适合用于电机、泵类、输送机、减速器、风机以及各类轻中型传动装置的轴系设计。建模时先确定内外圈滚道的曲率与沟道位置，再按节圆直径均布钢球，保持架将相邻滚动体隔开，避免钢球直接接触摩擦，同时保证运转过程中滚动体受力均匀。

　　从实际使用看，这类轴承主要承受径向载荷，在沟道几何允许的范围内也可承担一定比例的双向轴向载荷。内圈与轴颈通常采用过渡或小过盈配合，外圈与轴承座孔多采用过渡配合；选型时需要核对轴径、轴承外径、宽度以及安装台阶高度，台阶不能过高，否则会遮挡拆卸空间，也不能过低，否则定位面不足。圆角半径也要与轴承倒角匹配，防止装配时端面顶死。

　　结构设计的重点在于滚道与钢球之间的接触关系。沟道半径略大于钢球半径，使滚动体在受载时形成稳定接触区；保持架兜孔留有合理间隙，既约束钢球周向位置，又允许其在运转中灵活滚动。若用于高速工况，还需结合润滑方式考虑脂润滑或油润滑空间，密封件、挡肩、锁紧螺母和端盖等周边结构都要与轴承宽度协调。

　　在设备布局阶段，轴承位置往往决定轴系的跨距与刚度。两支承点间距过小，轴的抗弯稳定性不足；跨距过大，则会增加挠曲和不对中影响。三维模型可以直接用于检查轴承与轴肩、套筒、密封圈、箱体孔壁之间的干涉关系，也能辅助校核装拆路径：内圈通常从轴侧压装，外圈从座孔侧装入，维护时拉马作用面应尽量靠近内圈，避免通过滚动体传递拆卸力。

　　外形上，该零件呈环形同轴结构，外圆柱面与座孔贴合，内孔与旋转轴配合，两侧端面承担轴向定位基准。模型对倒角、滚道、钢球排布和保持架轮廓均有表达，能够用于装配演示、工程制图、干涉检查以及轴系方案沟通。对于初学者，它也有助于理解滚动轴承如何把轴与机架之间的滑动摩擦转化为滚动摩擦，从而降低功率损耗、提高旋转精度并延长维护周期。
