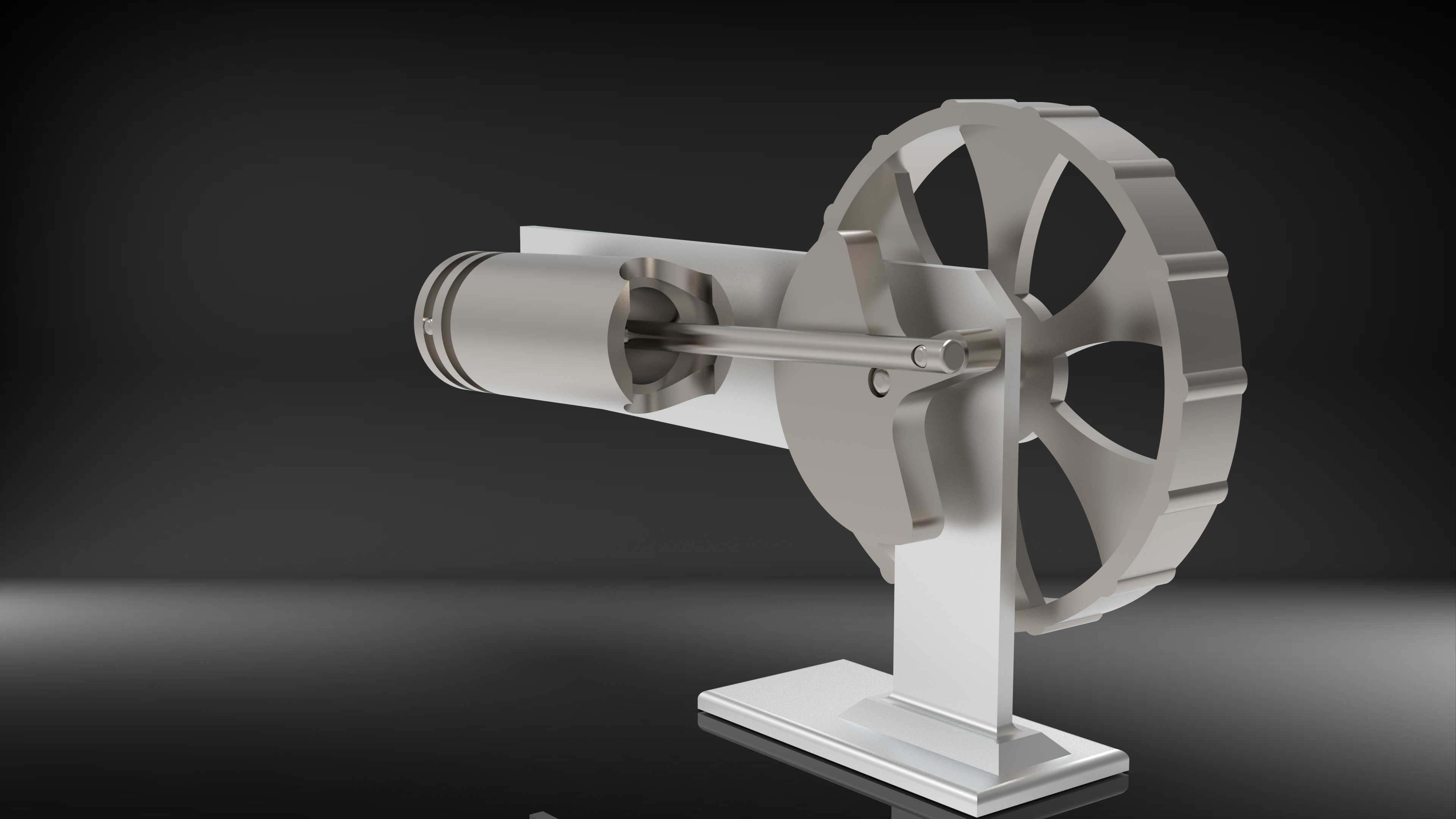

SolidWorks设计摇摆式引擎结构三维数模

　　这款摇摆引擎的结构设计，核心围绕动力转换效率与结构紧凑性做平衡，在小型动力输出场景中，这类摇摆式结构相比传统曲柄连杆引擎，能大幅缩减轴向安装尺寸，适合对安装空间有严格限制的小型动力设备、教学演示装置、微型动力实验平台使用。从实际应用场景来看，这类结构常被用于高校机械原理教学演示教具、小型航模动力单元验证、微型气动动力输出装置的原型开发，也可作为非标动力单元集成到定制化小型自动化设备中，替代传统布局的动力组件，压缩设备整体的动力舱占用空间。

　　从功能特性上看，该结构取消了传统引擎复杂的多连杆配气与传动冗余结构，通过摆臂直接将活塞的往复直线运动转换为飞轮的旋转运动，运动传递路径更短，传动过程中的机械损耗更低，在低转速工况下的动力输出平顺性优于同排量的传统曲柄结构。飞轮采用大直径辐条式设计，既可以通过自身转动惯量储存动能，平衡活塞往复运动带来的转速波动，让输出轴的转动更平稳，也能在结构上作为整机的外露运动部件，直观展示动力传递的全过程，适配教学演示场景的可视化需求。

　　设计思路上，整机采用模块化拆分逻辑，缸体组件、摆臂传动组件、飞轮组件、支撑底座四个模块可独立拆分装配，每个模块的配合面都设计了定位止口，装配时无需额外工装即可完成精准对位，降低装配调试的难度。缸体部分采用一体式圆柱腔体结构，活塞与缸壁的配合面预留了标准的密封件安装槽位，可根据实际使用的动力介质（燃油、压缩空气）适配不同材质的密封环，满足不同工况的密封需求。摆臂与活塞、飞轮的连接位置都设计了销轴铰接结构，铰接处预留了润滑脂加注通道与轴承安装位，长期运行时可定期加注润滑脂降低铰接副的磨损，延长整机使用寿命。支撑底座采用L型一体式支撑结构，竖直支撑臂与水平安装底板之间设置了加强筋结构，抵消飞轮转动时产生的侧向倾覆力矩，保证整机运行时的稳定性，底板上预留了四个标准化的安装通孔，可直接通过螺栓将整机固定在安装台面或者设备机架上，无需额外设计转接安装板。

　　从外形尺寸与安装边界来看，整机的轴向长度（从缸体前端到飞轮后端）控制在较小范围内，竖直方向高度从底座安装面到飞轮顶端的尺寸适配小型设备的安装舱高度要求，水平宽度方向仅覆盖底座与飞轮的最大外径，无外凸的冗余结构，安装时只需预留出飞轮转动的安全间隙即可，周边无需额外预留过多的操作空间。飞轮的外圆做了倒角处理，避免转动过程中尖锐边缘带来的安全隐患，所有外露的铰接销轴端部都做了沉头设计，销轴安装后端部不突出于安装面，防止运动过程中剐蹭周边管线或者部件。

　　在结构细节处理上，摆臂与飞轮的连接偏心距经过反复校核，既保证活塞的往复行程满足设计排量要求，也避免偏心距过大导致摆臂运动过程中与缸体、支撑结构产生运动干涉。缸体的进气、排气接口位置设置在缸体侧上方，接口采用标准的管螺纹规格，可直接对接标准的气路或者油路配件，无需二次加工转接螺纹。支撑底座的安装孔位采用对称布局，可适配不同方向的安装需求，不管是水平台面安装还是竖直侧壁挂载，都能保证整机的重心落在安装支撑范围内，避免运行时产生额外的振动。整个模型的所有配合面都按照机械加工的公差要求做了间隙预留，装配后所有运动部件都可顺畅动作，无卡滞、干涉问题，可直接用于结构验证、3D打印样机制作或者数控加工原型件的参考依据。
