星型五缸径向活塞动力装置结构

　　本次呈现的五缸径向活塞动力结构，是往复式内燃机的经典构型之一，最早广泛应用于早期螺旋桨航空器动力单元，凭借紧凑的周向布局、优异的风冷散热特性，在低空低速通航飞机、早期军用战斗机动力段占据了数十年的应用场景，部分小型通航设备、特种作业无人机动力系统至今仍会采用该构型的衍生设计。从结构布局来看，五个气缸以中心曲柄轴为圆心呈均匀放射状排布，相邻气缸夹角为72度，这种布局最大的优势是可以在极小的轴向尺寸内布置多组活塞做功单元，相比同排量直列发动机，轴向长度可缩短60%以上，非常适合对动力段径向尺寸不敏感、但对轴向安装长度有严格限制的前置螺旋桨动力场景。从功能特性上分析，该构型的做功间隔角均匀，五缸结构每72度曲轴转角即可完成一次点火做功，

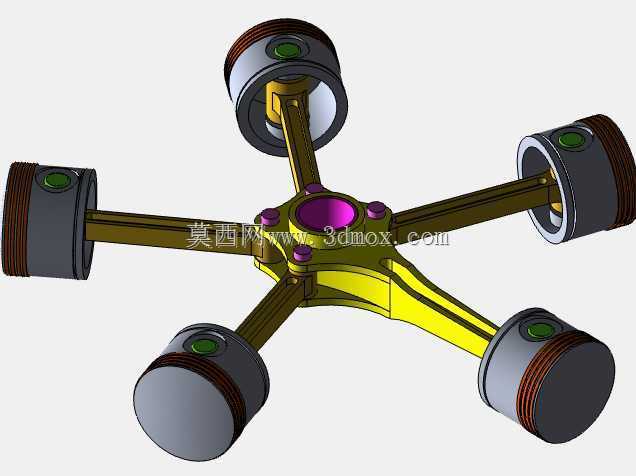

　　动力输出的平顺性远优于同缸数直列机型，曲轴运转时的动平衡更容易调校，不需要额外加装大质量平衡轴即可抵消大部分一阶、二阶往复惯性力，整机运转振动幅度更小，对动力安装架的结构强度要求更低。设计过程中，中心星形曲柄架是整个结构的核心承载部件，五个连杆大端共同铰接在中心曲柄销上，这种共用曲柄销的设计大幅简化了曲轴结构，减少了曲柄段的加工工序与装配零件数量，相比直列发动机多曲拐的曲轴结构，零件数量减少40%以上，整体故障率更低，维护时拆解难度更小。每个活塞单元采用独立的筒状活塞设计，活塞环槽预留了气环、油环的安装位置，可满足往复运动时的气缸密封与润滑油刮除需求，气缸外壁的散热鳍片结构可在运转时借助迎面气流完成风冷散热，

　　不需要额外布置复杂的水冷管路、散热水箱与循环水泵，整套动力系统的附属部件更少，整机重量更轻，功重比可比同排量水冷直列发动机提升25%左右。安装边界方面，该结构的安装定位面集中在中心曲轴的前端输出端与后端机匣连接位，五个气缸呈放射状向外延伸，安装时需要预留足够的径向空间，避免气缸外壁与周边机架、管路发生干涉，曲轴输出端采用标准花键连接结构，可直接匹配螺旋桨连接法兰或者减速箱输入轴，不需要额外设计转接结构。在实际工程应用中，该类径向动力结构除了航空领域外，还可经过参数调校后应用于小型特种船舶动力、固定式应急发电机组动力单元，尤其适合在缺乏复杂冷却系统维护条件的野外作业场景使用，风冷结构不会出现冷却液泄漏、低温冻裂等故障问题，

　　环境适应性更强。建模过程中对曲柄连杆的运动间隙做了精准匹配，活塞与气缸壁预留了合理的配合间隙，连杆铰接处的转动副约束完全符合实际装配要求，可直接用于运动仿真模拟，验证不同曲轴转速下的活塞运动轨迹、连杆受力变化，为后续的结构强度校核、动力学分析提供精准的三维模型基础。
