星型布局五缸径向活塞动力总成结构

　　这套径向布置的活塞动力结构，最早在航空活塞动力领域得到规模化应用，凭借周向均布的缸体布局，能在更小的整机迎风轮廓下实现更大的排量输出，相比同排量直列动力结构，整机轴向长度可压缩40%以上，非常适合对径向尺寸包容度高、轴向安装空间受限的动力搭载场景，除早期轻型通航飞机外，在小型固定翼无人机、特种农用作业机械、小型船舶舷外动力、应急便携发电机组上也有适配应用。从结构功能来看，整套总成围绕中心的曲柄输出轴完成动力转换，五个活塞组件沿中心曲轴的回转中心呈72度夹角均匀排布，每一组活塞都通过独立的连杆与中心曲柄销铰接，做功行程沿周向依次错开，相比少缸直列结构，曲轴每旋转一周可获得五次做功脉冲，输出扭矩的波动幅度大幅降低，

　　无需配备大惯量的飞轮组件就能获得平顺的动力输出特性，整机运转的振动量级也能得到有效控制。设计层面上，周向均布的缸体让所有气缸的散热条件保持高度一致，不存在直列结构中前后端缸体温差过大的问题，无论是采用风冷还是液冷方案，都能简化冷却流道的设计难度，风冷场景下只需在中心轴端加装导流风轮，就能让冷却气流均匀扫过每一个缸体的散热鳍片，无需为不同位置的气缸单独设计导流结构。从安装边界来看，整套结构的核心安装基准为中心曲轴的两端支撑轴承位，所有缸体的安装法兰面均处于同一垂直于曲轴轴线的平面上，整机外轮廓为规则的正五边形回转体，安装时可根据搭载场景选择任意角度的缸体朝向，

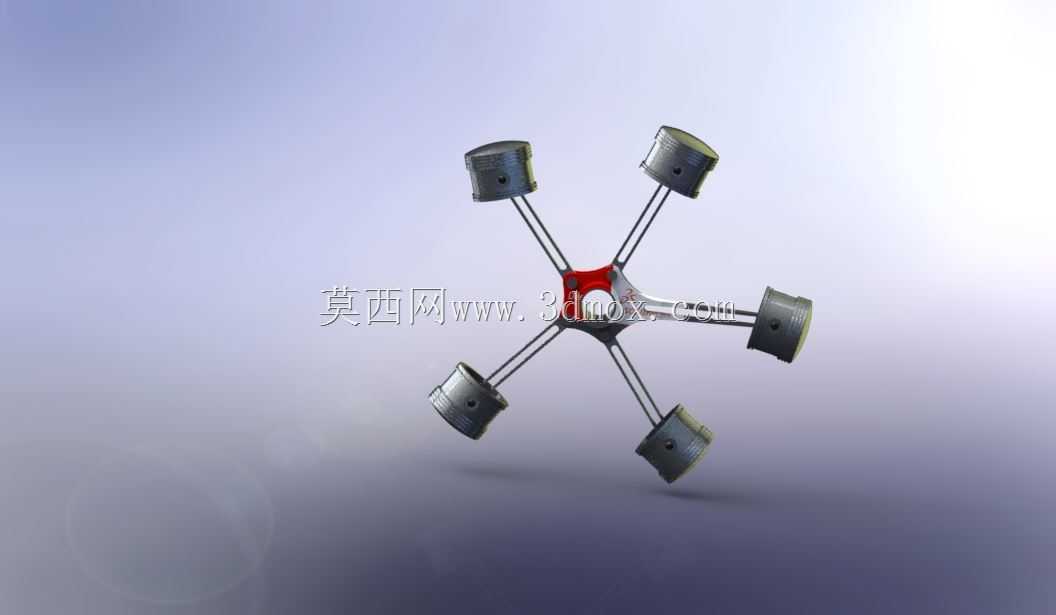

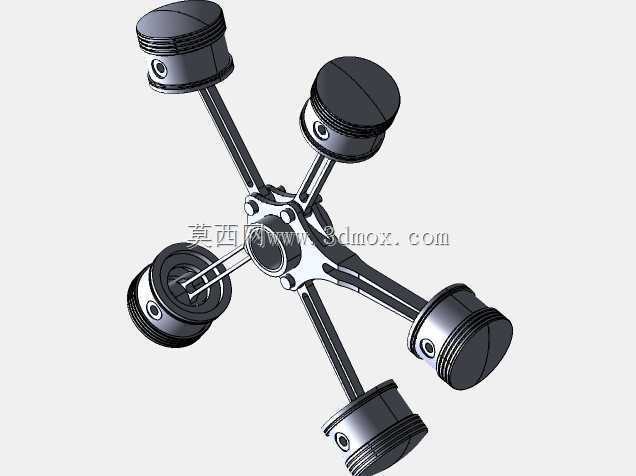

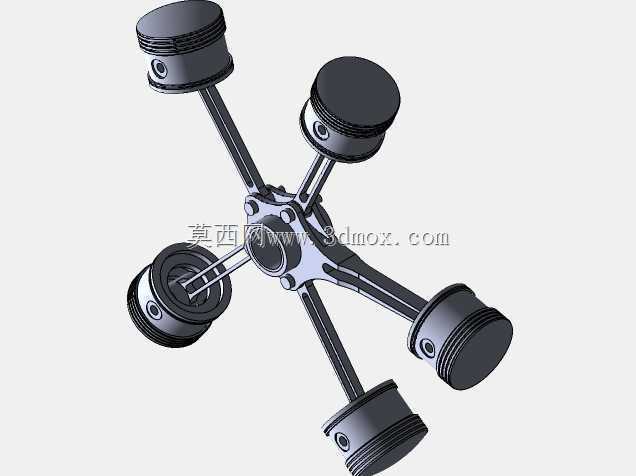

　　无需额外调整内部润滑结构的布局——因为周向布置的油道可随曲轴转动完成各摩擦副的润滑油分配，不会出现直列结构倾斜角度过大时某一缸润滑不足的问题。连杆组件采用了分体式铰接设计，主连杆直接与曲柄销配合，其余四个副连杆通过铰接销与主连杆的大端凸台连接，这种设计既避免了多连杆同装一个曲柄销带来的轴销长度过大、刚度不足的问题，也能保证各缸活塞的行程一致性，将各缸的压缩比差值控制在极小范围内，降低运转时的动不平衡量。活塞组件采用了与常规内燃机一致的销座配合结构，活塞销与连杆小端采用浮动配合，活塞环槽预留了气环与油环的安装位置，可根据实际使用的燃料类型、转速区间调整环组的配置，适配汽油、航空煤油等多种燃料的燃烧需求。

　　整套结构的输出端可直接连接螺旋桨、传动齿轮箱或者发电机转子，动力传递路径短，传动效率比带减速机构的直列动力总成更高，在需要高功率密度便携动力的场景下，这种径向布局的结构优势十分突出。建模过程中严格遵循了机械设计的公差配合要求，所有运动副之间都预留了合理的配合间隙，活塞与缸壁的间隙、连杆大小端的轴承配合间隙、曲轴轴向窜动间隙都按照通用内燃机的设计规范取值，可直接用于动力学仿真验证、结构强度校核，也可作为同类特种动力开发的结构参考模板，帮助设计人员快速完成初始方案的布局搭建，减少前期方案迭代的时间成本。
