大涵道比航空涡扇发动机外观结构

　　航空涡扇发动机作为民航干线客机、大型军用运输机的核心动力装置，其外观结构的三维建模是航空动力装备研发、教学演示、结构验证环节的重要基础载体。本次呈现的大涵道比涡扇发动机外观模型，完整还原了现役商用大涵道比发动机的外部轮廓与核心外露结构，可直接用于航空类专业的结构教学、飞发一体化匹配的初步干涉检查、航空展馆的展陈数字素材制作等场景。

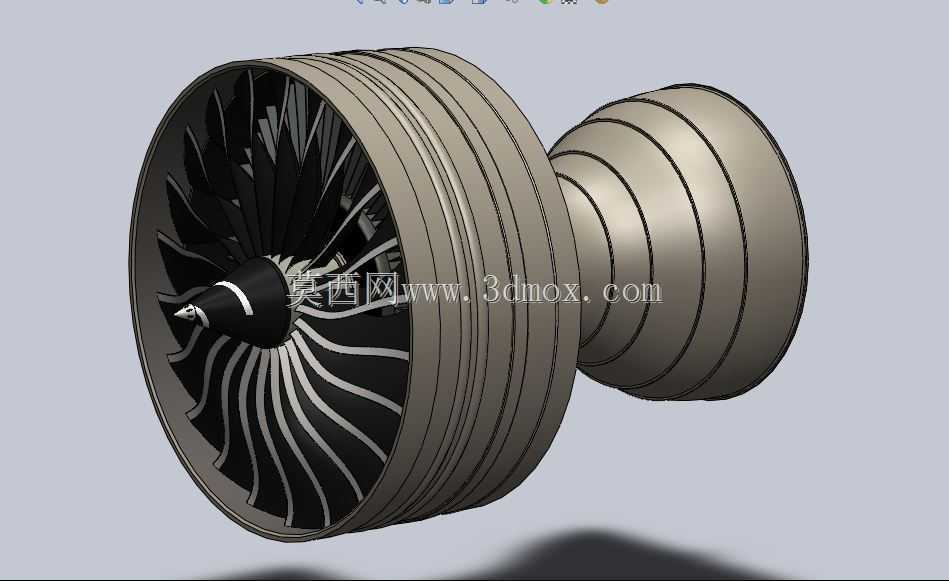

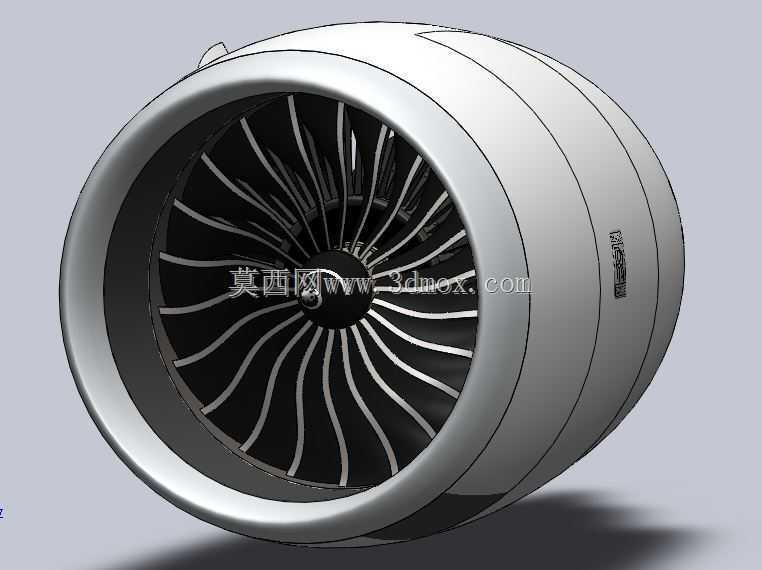

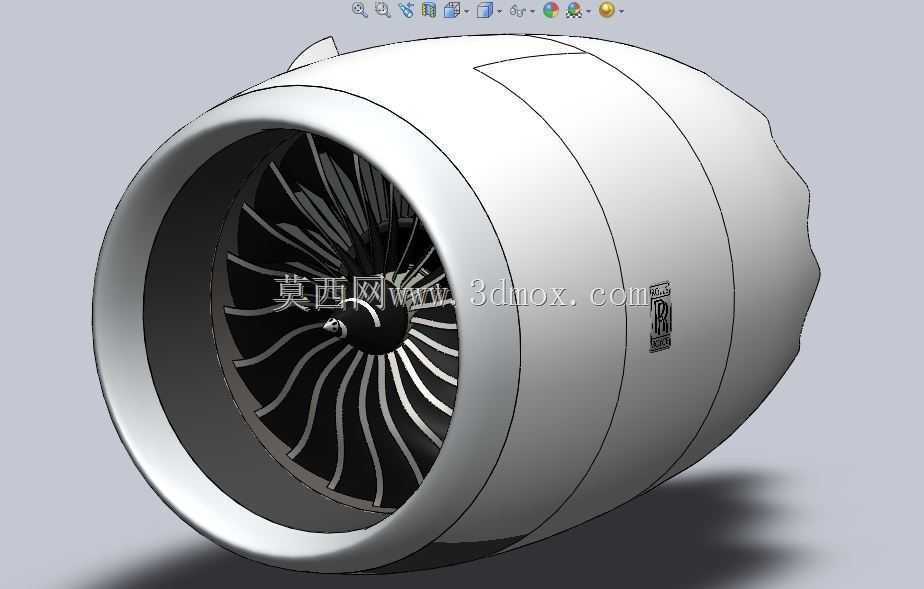

　　从实际工程应用角度出发，大涵道比涡扇发动机的外部结构直接决定了飞机短舱的设计边界，模型中还原的进气道唇口圆弧过渡段，严格遵循真实发动机的进气道型面设计逻辑，唇口前缘的圆角半径匹配亚音速巡航状态下的进气效率需求，避免大迎角飞行状态下进气道内侧出现气流分离，保证风扇进口流场的均匀性。外露的宽弦空心风扇叶片采用了真实机型的后掠弯曲叶型，叶身的扭角分布从叶根到叶尖呈现连续变化，既兼顾了低转速下的抗外物损伤能力，也能在巡航转速下降低叶尖激波阻力，模型中叶片与机匣之间的叶尖间隙控制在合理的工程范围内，还原了真实发动机叶尖间隙设计的基本逻辑，避免出现结构干涉的同时保证压气效率。

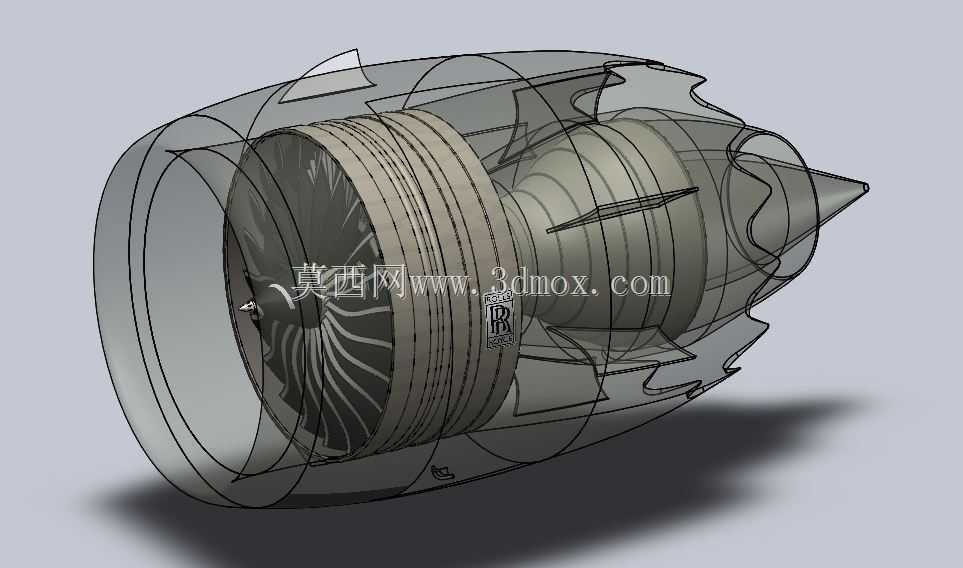

　　模型的外涵机匣段采用了分段式的筒体结构，机匣表面的纵向安装边、附件安装座凸台都做了对应还原，这些结构在真实发动机上用于固定外涵道壳体、安装管路支架与机载附件，建模时的分段位置也匹配真实发动机的装配拆分逻辑，可直接用于装配工艺的演示教学。机匣外侧的标识安装位、传感器探头凸台的位置也符合现役发动机的布局习惯，能够帮助结构设计从业者快速理解航空发动机外部附件的排布逻辑。

　　在安装边界的尺寸逻辑上，模型的整体长径比匹配现役150-200座级干线客机所用的大涵道比涡扇发动机的尺寸比例，进气道最大直径、风扇段直径、涡轮段直径的比值符合真实发动机的流道收缩-扩张规律，在进行飞发匹配的初步设计时，可直接参考该模型的外轮廓尺寸划定短舱的设计空间，校核机翼与发动机短舱、起落架与发动机短舱之间的安全间隙，避免初步布局阶段出现尺寸干涉问题。

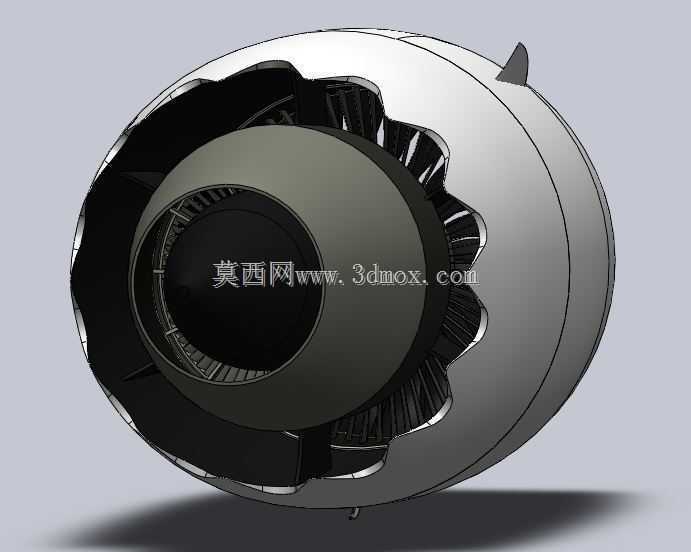

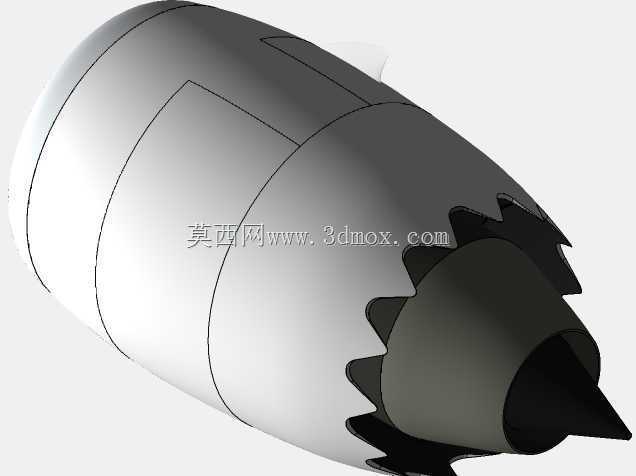

　　从设计思路层面，该外观模型优先保证了外部气动型面的准确性，没有做过度的内部细节简化而破坏外部轮廓的流畅度，风扇叶片的数量、叶型排布都和真实主流大涵道比发动机保持一致，转动部分的结构间隙预留合理，可直接用于简单的运动仿真演示，直观展示发动机工作时风扇的转动状态。机匣尾部的喷口段采用了分开式喷口的结构设计，外涵冷流与内涵热流的喷口边界清晰还原，能够帮助学习者快速区分大涵道比涡扇发动机内外涵道的结构差异。

　　在教学场景中，该模型可用于航空发动机结构课程的实物演示，替代昂贵的实物剖件完成外部结构的认知教学，学生可通过模型直观识别进气道、风扇段、外涵机匣、涡轮段、喷口等核心外部结构，理解各段结构对应的功能作用。在航空科普展陈场景中，该模型可配合渲染输出高精度的展示素材，用于航空馆、科技馆的动力展区内容制作，降低展陈内容的制作成本。在初步方案设计阶段，该模型可作为飞发一体化布局的占位模型，帮助总体设计人员快速完成飞机翼下动力段的布局规划，评估发动机吊装位置对机翼气动特性、起落架收放空间的影响，减少方案阶段的重复建模工作量。

　　需要明确的是，该模型为外观结构模型，未还原内部高压压气机、燃烧室、高压涡轮等核心热端部件的细节，也未包含内部管路、传动系统的结构，其定位为外部轮廓与核心外露结构的展示与初步布局参考，适用于不需要内部精细结构的方案论证、教学演示、展陈素材制作等场景，若要进行详细的部件级强度分析、气动仿真，则需要在此基础上补充内部结构的细节建模。模型的各段机匣之间的连接结构做了符合工程逻辑的简化，既保证了外观的真实感，也控制了模型的整体面数，可流畅运行在普通配置的三维设计软件环境中，不会出现因模型面数过高导致的操作卡顿问题。
