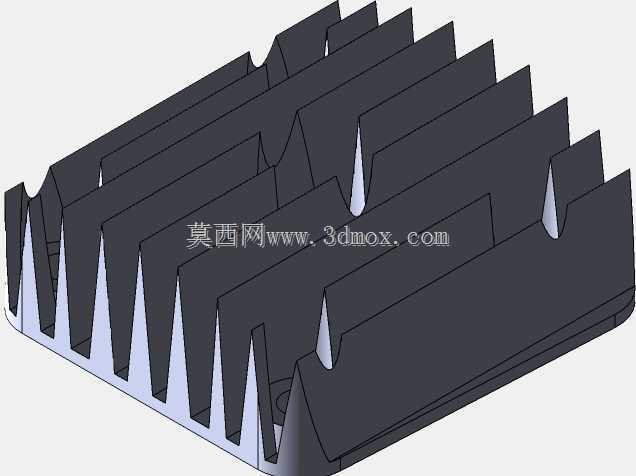

平行鳍片式发动机散热结构三维数模

　　这款平行鳍片式散热结构，主要适配小排量通用内燃机的风冷散热需求，在通用动力机械、小型发电机组、园林机械动力端的散热系统中应用广泛。区别于水冷系统的密闭循环结构，这类风冷散热件直接通过外露鳍片与流经的空气完成热交换，不需要额外布置冷却液管路、水泵与储液腔，整体结构更轻量化，在无持续水源补充的户外作业场景下，可靠性远高于水冷结构。

　　从功能实现逻辑来看，该结构的核心作用是将发动机缸体、缸头部位燃烧做功产生的多余热量快速导出，避免燃烧室、活塞环等核心部件因持续超温出现润滑失效、材料强度下降、配合间隙超差等问题。鳍片采用平行等距排布的设计思路，每一片鳍片都垂直于安装基座平面，相邻鳍片之间预留了均匀的通风间隙，当设备运行时，无论是设备自身运动带动的迎面气流，还是配套冷却风扇吹出的定向气流，都能顺着鳍片间隙顺畅穿过，不会出现气流紊流导致的散热死角。鳍片边缘做了斜切收边处理，一方面可以降低气流穿过时的风阻，减少不必要的动力损耗，另一方面也能避免尖锐棱边在装配、维护过程中造成划伤，同时在压铸成型时更利于金属液填充，减少铸件缺料、冷隔的缺陷概率。

　　设计过程中，首先要匹配安装基座的贴合面精度，基座底面为完整平面，需要与发动机缸头的安装面完全贴合，装配时需在结合面涂覆导热硅脂，降低接触热阻，保证缸头的热量能快速传导到整个散热鳍片组。鳍片的厚度经过反复校核，过薄会导致压铸成型难度大、成品易出现变形断裂，过厚则会增加不必要的重量，同时减少单位体积内的鳍片数量，降低总散热面积；当前设计的鳍片厚度在保证结构强度的前提下，最大化拓展了与空气的接触面积，在常规环境温度下，能将发动机连续作业时的缸头温度控制在材料允许的工作区间内。

　　安装边界方面，基座的轮廓尺寸完全匹配对应型号发动机的缸头安装位，不需要对原有发动机结构做额外改装，可直接替换同规格的原厂散热件。鳍片的整体高度经过严格控制，不会超出发动机外罩的内部空间，避免与外罩、周边管线产生干涉；相邻鳍片的间隙宽度兼顾了散热效率与防堵塞需求，在户外多尘、多草屑的作业环境下，普通的浮尘、细碎杂物不会卡在鳍片间隙中造成通风道堵塞，日常维护只需要用压缩空气从气流进风侧吹扫即可完成清理，不需要复杂的拆解作业。

　　从结构强度角度考量，鳍片与基座的连接位置做了圆角过渡处理，避免应力集中导致设备运行过程中因持续振动出现鳍片根部断裂的问题。整个部件采用一体压铸成型工艺，材质通常选用导热性能优异的铝合金，既保证了整体结构强度，又控制了部件自重，不会给发动机增加过多的额外负载。在实际选型匹配时，需要注意该散热结构的热容量适配范围，仅适用于对应功率段的风冷发动机，若应用在功率超出设计阈值的机型上，会因总散热面积不足导致散热效率不够，引发设备超温故障。
