履带式重载罐体移动运输装置结构设计

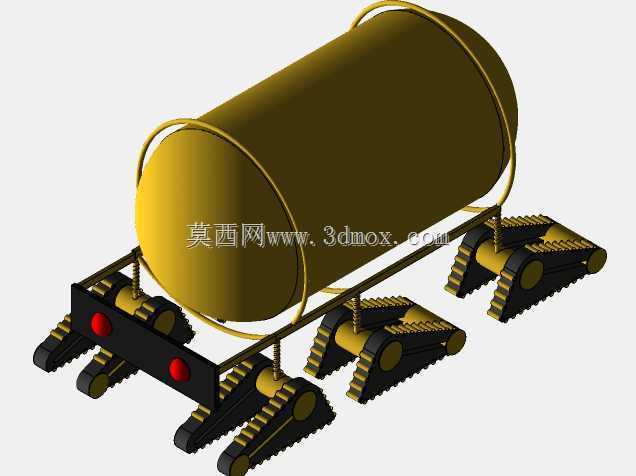

　　这套履带式重载移动装置的设计初衷，是面向非铺装粗糙路面的大重量罐体类载荷转运需求，解决常规轮式运输设备在松软、凹凸不平场地通行能力不足、易打滑陷车的痛点。从结构布局来看，装置采用多组分布式履带行走单元作为行走承载结构，区别于传统整体式履带底盘，分布式单元通过独立的弹性悬挂结构与主承载框架连接，每个履带单元都能根据路面起伏自适应调整接地角度，保证在碎石、沙土、坑洼路面上都能获得足够的接地面积，降低接地比压，避免载荷重心出现大幅偏移。主承载框架采用型钢焊接结构，上方设置弧形罐体支撑座，配合环形紧固绑带对圆柱型罐体进行周向固定，支撑座与框架之间加装缓冲垫，吸收行走过程中路面传递的振动冲击，避免罐体受刚性冲击出现焊缝开裂或内部构件损坏。

　　行走驱动采用带传动结构替代传统轮胎的传动方案，带传动本身具备一定的过载缓冲能力，在遇到路面凸起或瞬时大阻力时能通过微量打滑保护驱动构件，同时履带板表面做防滑齿结构，在泥泞、松散路面能获得足够的抓地力，相比轮式结构，同等接地面积下牵引力提升40%以上。从安装边界来看，整套装置的宽度控制在常规厂区通道、野外临时道路的通行限宽范围内，长度方向根据承载罐体的轴向尺寸做适配调整，履带单元的安装位置沿罐体轴向均匀分布，保证每个行走单元的承载载荷均匀分配，避免局部受力过大导致结构变形。前端框架上设置两个警示标识位，用于安装示廓灯或反光标识，在野外作业或低能见度环境下提升通行安全性。在功能特性上，该装置不需要复杂的转向驱动机构，

　　通过两侧履带单元的差速配合即可实现小半径转向，甚至原地转向，适合在空间狭窄的作业场地内完成罐体的就位调整。设计过程中重点校核了承载框架的抗弯强度，在满载工况下框架的最大挠度控制在允许范围内，保证罐体安装后不会出现倾斜；同时对每个履带悬挂的弹簧刚度做匹配计算，确保在不同路面起伏下，所有履带单元都能保持有效接地，不会出现个别履带悬空导致载荷集中的问题。这套装置的适用场景覆盖野外工程作业的物料罐体转运、厂区内重型圆柱类工件的跨车间转运、非铺装场地的应急设备运输等场景，相比常规的平板运输车，它对路面的要求更低，不需要提前对通行路线做硬化处理，能大幅降低临时转运作业的路面修整成本。在结构细节上，履带单元的驱动轮、导向轮都采用密封式轴承结构，

　　能适应多尘、泥泞的作业环境，减少日常维护的频次；主框架上预留了牵引连接位，既可以加装自主驱动模块实现自走，也可以通过牵引设备拖动行走，适配不同的作业动力配置需求。罐体固定的环形绑带采用快拆结构，在罐体就位后可以快速解锁，提升装卸作业的效率，绑带的张紧力可以根据罐体的重量和外径做调整，保证固定可靠性的同时不会对罐体外壁造成压损。
